Opis produktu: MPX5700GP - czujnik ciśnienia powietrza 700 kPa 4,75 V / 5,25 V
Analogowy czujnik o wysokim zakresie pomiaru ciśnienia, mierzy różnice pomiędzy naciskiem ciśnienia na obie strony czujnika i ciśnieniem atmosferycznym. Maksymalny odczyt ciśnienia to 700 kPa z dokładnością do ± 2.5 %. Czujnik przeznaczony jest do montażu na płytce prototypowej lub za pomocą przewodów, posiada 6 złącz raster 2,54 mm. Czujnik pracuje z napięciem z zakresu od 4,75 V do 5,25 V.
Opis wyprowadzeń czujnika

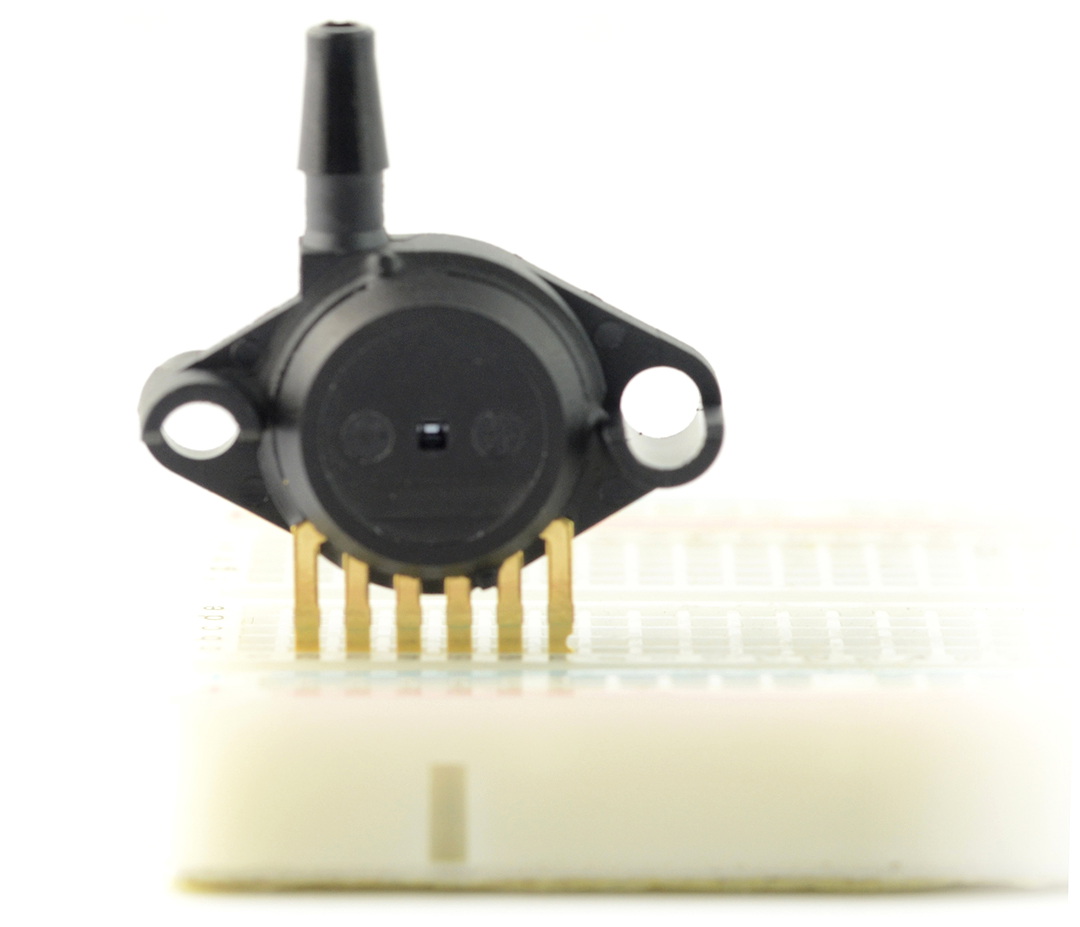

Dokładny opis wyprowadzeń znajduje się w dokumentacji. Piny uporządkowane w kolejności od lewej strony, patrząc na zdjęcie poniżej.
| Nr | Pin |
|---|---|
| 1 | VOUT |
| 2 | GND |
| 3 | VCC |
| 4 | V1 |
| 5 | V2 |
| 6 | VEX |
Specyfikacja techniczna czujnika ciśnienia powietrza
- Napięcie zasilania: od 4,75 V do 5,25 V
- Wyjście analogowe: 4,7 V
- Typ wyjścia: analogowe
- Zakres odczytu ciśnienia: od 0 kPa do 700 kPa
- Dokładność pomiaru: ± 2.5 %
- Czas reakcji: 1 ms
- Materiał obudowy: tworzywo epoksydowe
- Zakres temperatury roboczej: od -49 °C do + 125 °C
