Z-Uno 2 - płytka Z-Wave zgodna z Arduino

Indeks: ZWV-09042 EAN: 4673724090037

Moduł łączący możliwości protokołu Z-Wave oraz płytki Arduino. Umożliwia sterowanie automatyką domową z poziomu mikrokontrolera Arduino. Posiada 26 cyfrowych wejść/wyjść, 4 kanały PWM, 4 wejścia analogowe, popularne interfejsy komunikacyjne oraz 2 timery. Napięcie pracy wyprowadzeń jest równe 5 V.

Z-Uno 2 - płytka Z-Wave zgodna z Arduino
255,00 zł
207,32 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Z-Uno 2:
Producent: Z-Wave.me

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Z-Uno 2 - płytka Z-Wave zgodna z Arduino

Moduł łączący możliwości protokołu Z-Wave oraz płytki Arduino. Jest zgodny z popularnym układem Arduino Nano posiada mikrokontroler ATmega z zainstalowanym bootloaderem. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Płytka zawiera konwerter USB-UART, który umożliwia zaprogramowanie modułu podłączając go bezpośrednio do USB komputera.

Moduł posiada mikrokontroler, wyposażony w 26 cyfrowych wejść/wyjść z czego 4 można używać jako wyjścia PWM (np. do sterowania silnikami) i 4 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze microUSB, przycisk RESET oraz przycisk użytkownika.

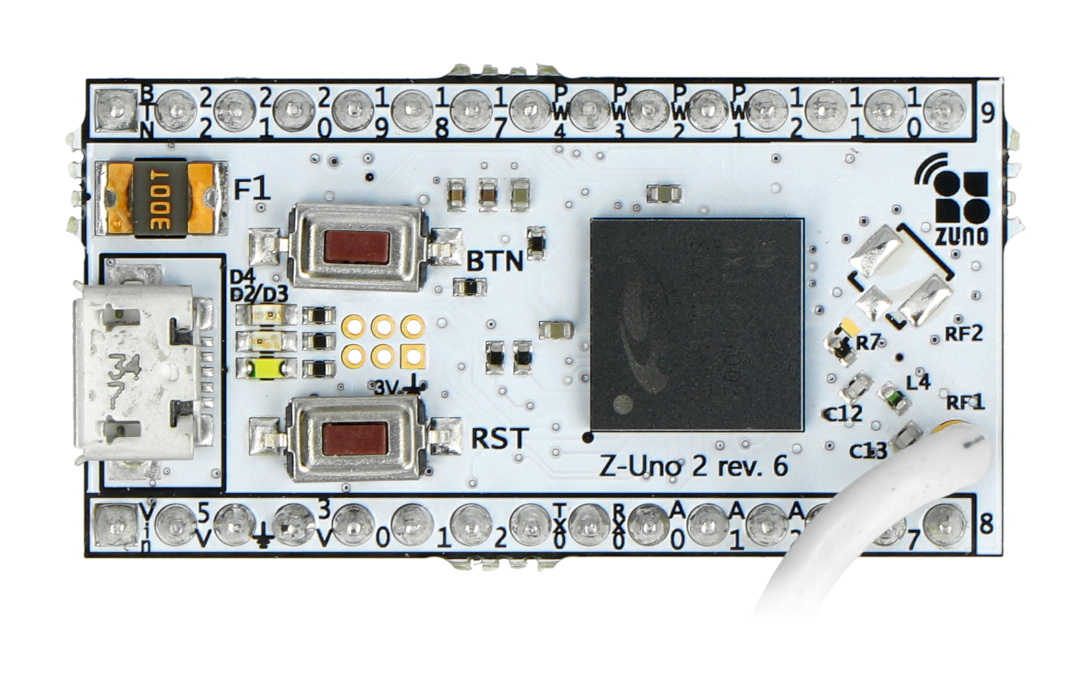

Z-Uno 2 - płytka Z-Wave zgodna z Arduino.



Producent udostępnia instrukcję instalacji sterowników dla Arduino IDE.



Programowanie płytki

Tworzenie i instalacja oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Szczegółowy opis można znaleźć w tutorialu.

Z-Uno 2 – płytka Z-Wave zgodna z Arduino

Z-Uno 2 jest modułem łączącym płytkę Z-Wave z Arduino. Urządzenie kompatybilne jest z Arduino Nano. Moduł ma możliwość programowania w środowisku Arduino oraz korzystania z jego bibliotek, dzięki wyposażeniu w mikrokontroler ATmega 328 z bootloaderem.

Możliwości modułu Z-Uno 2

Moduł Z-Uno 2 łączy w sobie płytkę Z-Wave i Arduino, co daje mu wiele możliwości. Urządzenie to ma możliwość kontrolowania automatyki domowej poprzez mikrokontroler Arduino. Co więcej, płytka wyposażona została w konwerter USB-UART, co pozwala na bezpośrednie podłączenie modułu do komputera.

Specyfikacja płytki Z-Uno 2

  • ModelZMEEZUNO2
  • Pamięć Flash: 40 kB
  • 8 kB RAM
  • 2 kB EEPROM
  • Nadajnik RF Z-Wave przy 9,6/40/100 kb/s
  • 26 GPIO, 15 toleruje napięcie 5 V, 5 jest w stanie wybudzić urządzenie z głębokiego snu
  • 4 x ADC
  • 4 x PWM
  • 3 x UART
  • 3 x SPI
  • 16 x przerwań
  • 1 x I2C
  • 2 x 16-bitowe zegary, 1x 32-bitowe zegary (GPT)
  • 1-Wire (oprogramowanie) (nakłada się na specjalne kontrolery sprzętowe)
  • 2 x diody serwisowe
  • 1 x przycisk serwisowy
  • 1 x dioda LED testu użytkownika
  • Interfejs CSEN dla pojemnościowych przycisków dotykowych
  • Kontroler LDMA do szybkiego przesyłania danych
  • 32-bitowy Cortex M4F / 39 MHz procesor
  • Napięcie zasilania: 4 V do 18 V
  • Wyprowadzenia pracują z napięciem 5 V
  • Zainstalowany bootloader Z-Uno zgodny z Arduino IDE
  • Obsługa protokołu Z-Wave
  • Wbudowana antena
  • Konektor: gniazdo microUSB
  • Współpracuje z bramkami i/lub bezpośrednio z innymi urządzeniami Z-Wave
  • Wymiary: 40 x 20 x 16 mm

Napięcie zasil. od 4.0 V
Napięcie zasil. do 18.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 26
UC - wejścia analog. 4
UC - Taktowanie 16 MHz
UC - Kanały PWM 4
UC - Moduł WiFi Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Inteligentny budynek Konwerter
Szerokość opakowania 5 cm
Wysokość opakowania 2 cm
Głębokość opakowania 4 cm
Masa opakowania 0.016 kg

Natalia

05/07/22

Pytanie: Jaki jest pobór prądu płytki?
Odpowiedź: Przesyłam link do strony producenta z parametrami zasilania:
https://z-uno.z-wave.me/technical/#Electrical
