Opis

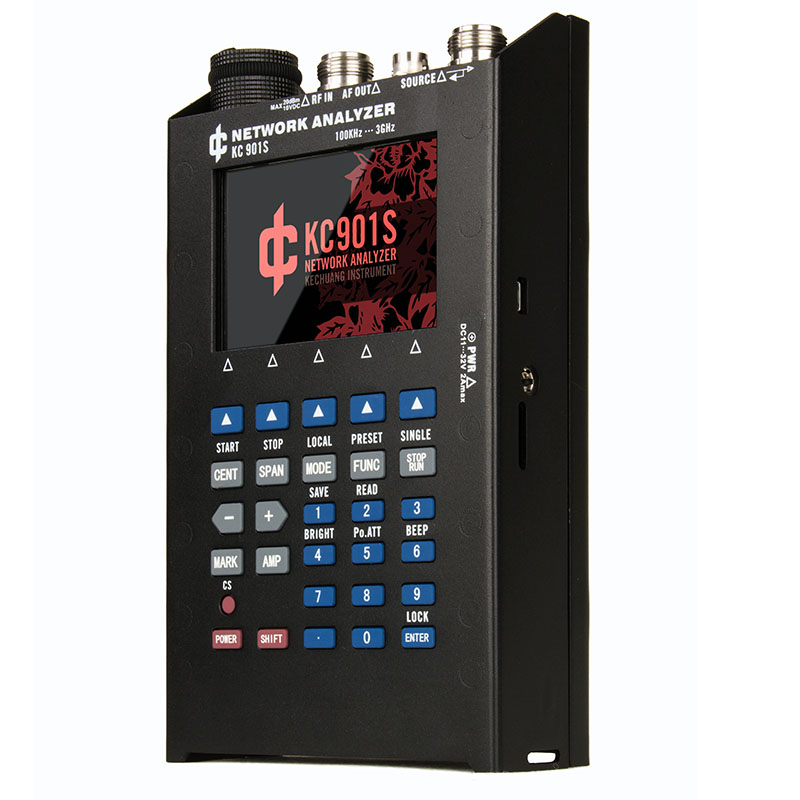

Miernik częstotliwości radiowych obsługujący zarówno wektorowy analizator sieci na jednym porcie i skalarny analizator na obu portach. Posiada możliwość pomiaru widma, natężenia pola oraz generator sygnałowy. Działa w częstotliwości od 150 kHz do 3 GHz z rozdzielczością 1 Hz.
Główne funkcje
- Pomiar przepustowości (pomiar filtrów, wzmacniaczy i kierunkowości anteny)
- Pomiar fali opadającej S21
- Pomiar SWR (S11)
- Pomiar fali odbitej
- Regulacja dopasowania impedancji sieci
- Badanie jakości układu zasilania anteny
- DFT (S11): pomiar uszkodzeń kabla
- Analiza widma (SPEC)
- Pomiar natężenia pola elektromagnetycznego (FILED)
- Pomiar źródeł sygnałów radiowych
- Wyświetlanie widma częstotliwości i natężenia pola
- Kontrola emisji stacji radiowych i źródła zakłóceń radiowych
- Źródło RF (RF SOURCE)
- Źródło niskich częstotliwości (AF SOURCE)
Specyfikacja
- Zakres częstotliwości
- Pomiar transmisji: od 150 kHz do 3 GHz
- Pomiar fali odbitej: od 250 kHz do 3 GHz
- Poziom wyjściowy sygnału:
- +3 dBm lub 2 mW (dla 1 MHz do 2 GHz)
- 0 dBm (dla 2 GHz do 3 GHz)
- Z zewnętrznym tłumikiem o zmiennym tłumieniu: od 0 dB do 30 dB
- Czułość
- Od 300 kHz do 1 GHz: lepiej niż -107 dBm lub 1 µV
- Od 1 GHz do 2,2 GHz: lepiej niż -87 dBm lub 10 µV
- Maksymalny (niszczący) poziom sygnału dla wszystkich portów: DC 15 V, +20 dBm
- Zakresy pomiarowe dla S21
- Od 1 MHz do 500 MHz: 100 dB
- Od 500 MHz do 3 GHz: 70 dB
- Rozdzielczość:
- Częstotliwość: 1 Hz
- Poziom: 0,01 dB
- Faza: 0,01 st.
- Dokładność poziomu sygnału: (25 °C, napięcie baterii >7,5 V)
- +/-1,5 dB (S11, widmo i pole)
- +/- 0,3 do 0,5 dB (S21, tłumienie)
- Bezwzględna kierunkowość (wartość typowa lepsza od 90 %)
- Od 3 MHz do 15 MHz oraz od 2 GHz do 3 GHz: 18 dB
- Od 15 MHz do 2 GHz: 20 dB
- Względna kierunkowość (przy kalibracji SOL i kierunkowość kalibracji urządzenia lepsza niż 48 dB)
- Od 3 MHz do 2,5 GHz: 45 dB
- Od 1 MHz do 3 MHz oraz od 2,5 GHz do 3 GHz: 25 dB
- Od 300 kHz do 1 MHz: 20 dB
- Dokładność fazy:
- Od 3 MHz do 1 GHz: 2 stopnie
- Od 1 GHz do 2,5 GHz oraz od 1 MHz do 3 MHz: 5 stopni
- Od 2,5 GHz do 3 GHz oraz od 300 kHz do 1 MHz: 8 stopni
- Kierunkowość wewnętrzna mostka:
- Od 3 MHz do 15 MHz oraz od 1,5 GHz do 3 GHz: 18 dB
- Od 15 MHz do 1,5 GHz: 30 dB
- Stabilność częstotliwości: +/- 1 ppm/rok przy 25 °C
- Napięcie zasilania
- Zasilacz zewnętrzny: od 11,5 V do 32 V
- Akumulatorki: od 7,2 V do 8,4 V
- Czas pracy na akumulatorkach
- Widmo i pole: 7 godz.
- S21, S11, tłumienie: 5 godz.
- Tryb STOP, jasność 10 %: 20 godz.
- Temperatura pracy: od -30 °C do 60 °C
- Wymiary: 200 x 114 x 46 mm
- Masa: 2 kg z bateriami
Skład zestawu
- Analizator KC901S
- Ładowarka sieciowa
- 4 akumulatorki 18650: 3,7 V / 3400 mAh
- Karta microSD 8GB
- Zestaw kalibrujący
- Zwarty
- Rozwarty
- 50 Ω
- Pasek do noszenia
- Redukcja NM/UC1-F
- Redukcja NM/BNC-F
- Kuferek aluminiowy
- Instrukcja w języku polskim
- Gwarancja 12 miesęcy

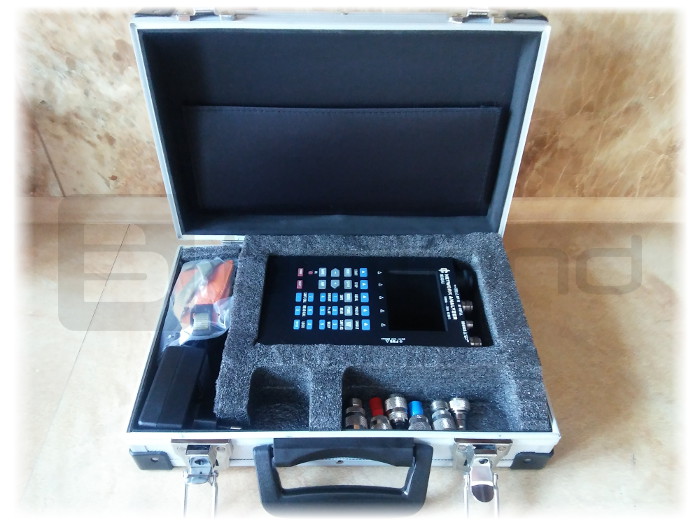

W zestawie znajduje się również poręczny kuferek.
