Opis produktu: Odbiornik podczerwieni TSOP4840 - 40 kHz
Odbiornik podczerwieniTSOP4840. Działający na częstotliwości 40 kHz.
Specyfikacja odbiornika podczerwieni
- Napięcie zasilania: -0,3 V do 6 V
- Średni prąd: 5 mA
- Napięcie wyjściowe: -0,3 V do 6 V
- Częstotliwość pracy: 40 kHz
Szczegóły w dokumentacji.

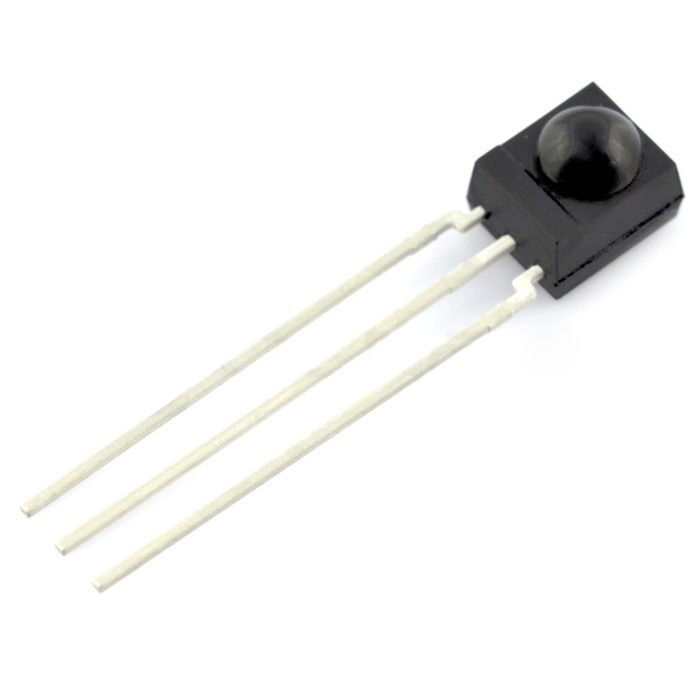

Odbiornik podczerwieni TSOP4840 - 40 kHz.

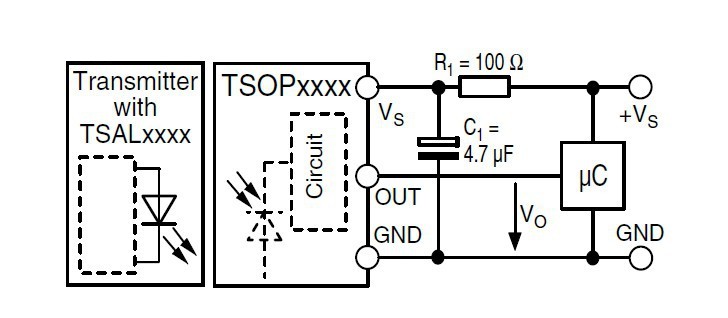

Schemat podłączenia odbiornika podczerwieni TSOP22xx.
Podłączenie
Poniższy rysunek przedstawia schemat podłączenia czujnika zaczerpnięty z dokumentacji. Producent nakazuje ograniczenie prądu za pomocą rezystora 100 Om oraz użycia kondensatora filtrującego pomiędzy nóżkami zasilania o pojemności 4,7 uF.
Uniwersalna technologia podczerwieni
Odbiorniki podczerwieni są prostymi w użyciu przyrządami półprzewodnikowymi, które znajdują szerokie zastosowanie m.in. w systemach komunikacji bezprzewodowej oraz w układach pomiarowych. Promieniowanie podczerwone jest niewidoczne dla ludzkiego oka, a jego zalety praktyczne są z powodzeniem wykorzystywane w pilotach sprzętu RTV, a także w kamerach termowizyjnych i nowoczesnych systemach diagnostycznych.
Komunikacja z Arduino
Czujnik podczerwieni TSOP4840 można bardzo łatwo podłączyć do płytki Arduino, umożliwiając w ten sposób zbudowanie prostego urządzenia do pomiaru odległości, lub inteligentnego wyzwalacza oświetlenia. Obudowa czujnika ma trzy wyprowadzenia do montażu przewlekanego, które należy podłączyć w następujący sposób:
1 - Wyjście sygnału prostokątnego o częstotliwości 40 kHz -> dowolne wejście cyfrowe w Arduino
2 - GND - masa “GND” w Arduino
3 - VCC - pin zasilania +5 V w Arduino
