Opis

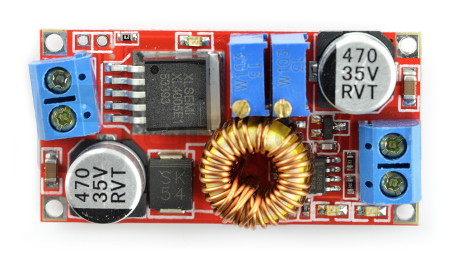

Moduł z przetwornicą impulsową step-down XL4005E1. Napięcie wejściowe od 5 V do 32 V. Maksymalny ciągły prąd wyjściowy 5 A. Napięcie wyjściowe regulowane w zakresie od od 0,8 V do 30 V.
Specyfikacja
- Napięcie wejściowe: od 5 V do 32 V
- Napięcie wyjściowe regulowane w zakresie: od 0,8 V do 30 V.
- Maksymalny ciągły prąd wyjściowy: 5 A (przy zastosowaniu chłodzenia)
- Sterownik XL4005E1
- Sprawność: poniżej 90 % (w zależności od poboru mocy)
- Częstotliwość przełączania: 300 kHz
- Cztery otwory montażowe o średnicy 2 mm
- Wymiary płytki: 51 x 26 x 12 mm
- Masa: 19 g
Sposób użycia
Moduł posiada cztery wyprowadzenia w postaci złącz śrubowych:
| Pin | Opis |
|---|---|
| IN+ | Napięcie wejściowe - biegun dodatni. |
| IN- | Napięcie wejściowe - biegun ujemny (masa). |
| OUT+ | Napięcie wyjściowe - biegun dodatni. |
| OUT- | Napięcie wyjściowe - biegun ujemny (masa). |
Napięcie wyjściowe jest wybierane z zakresu od 0,8 V do 30 V za pomocą potencjometru. Należy zwrócić uwagę, że jest to układ obniżający napięcie, a więc napięcie wyjściowe nie może być wyższe od wejściowego.
