Opis produktu: Moduł 4x wyświetlacz 7-segmentowy - interfejs cyfrowy
Moduł z czteroznakowym wyświetlaczem 7-segmentowym. Umożliwia wyświetlanie czterech cyfr wraz z dwukropkiem oraz niektórych liter. Oparty na układzie TM1637, jest kompatybilny z popularnymi płytkami Arduino.
|
Produkt kompatybilny z Arduino W sieci można znaleźć bibliotekę wraz z przykładowym programem dla Arduino. |
Podłączenie

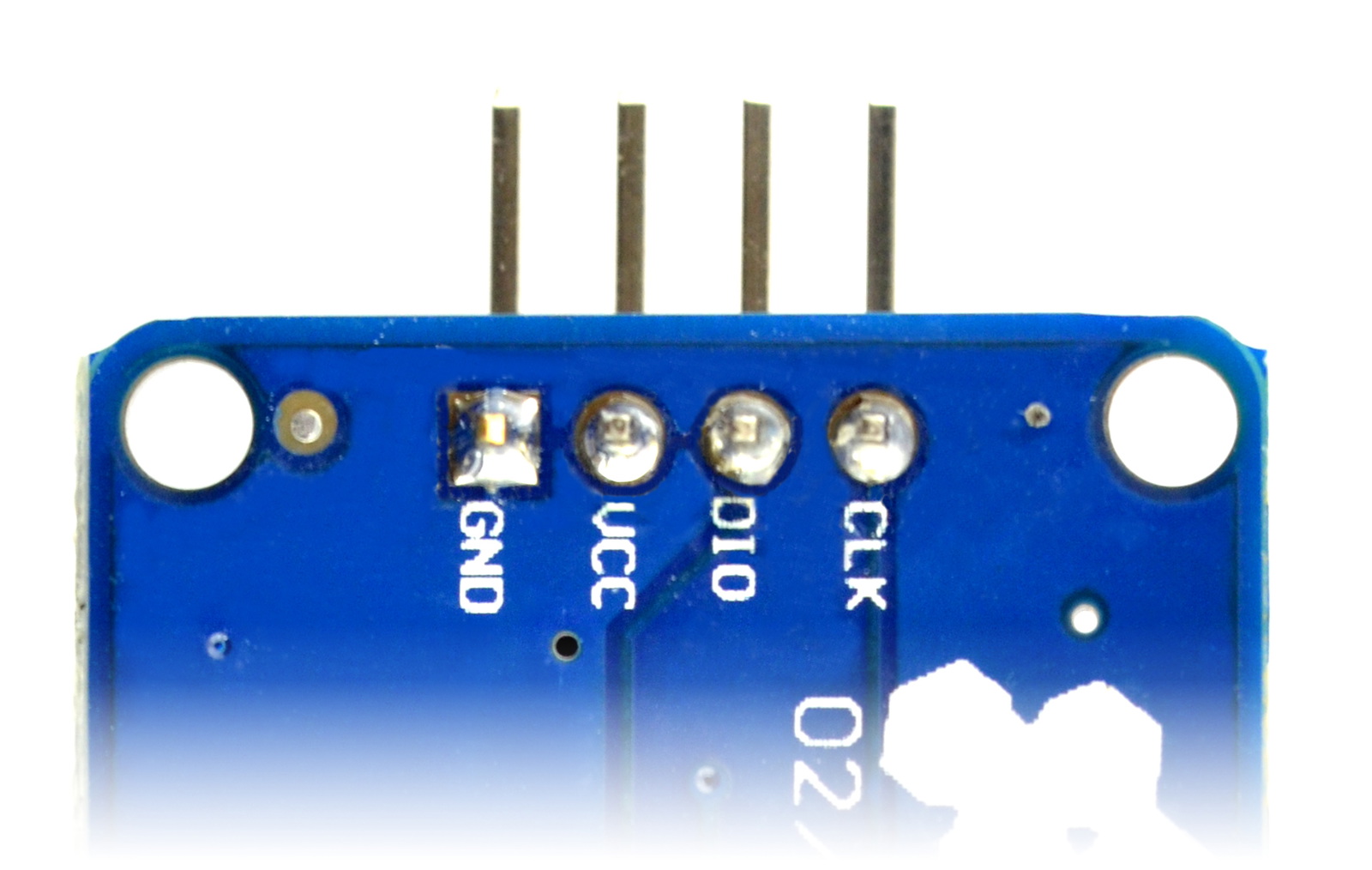

Układ posiada 4 wyprowadzenia w postaci wlutowanych złącz goldpin, raster 2,54 mm.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 3,3 V do 5,0 V. |
| GND | Masa układu. |
| DIO | Linia danych. |
| CLK | Linia zegarowa. |
Specyfikacja
- Napięcie zasilania: 3,3 V do 5,0 V
- Zastosowany układ: TM1637
- Komunikacja: interfejs cyfrowy: DIO, CLK
- Kolor segmentów: czerwony
- Wyprowadzenia: 4-pinowy goldpin raster 2,54 mm
- Wymiary: 42 x 25 x 8 mm
- Wysokość znaku: 9 mm
- Masa: 8 g
