Opis produktu: Czujnik prądu ACS709 -75A do +75A - moduł Pololu

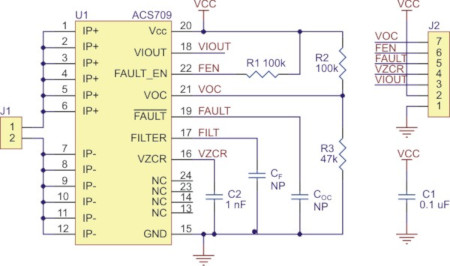

Moduł składa się z płytki drukowanej wykonanej dla układu Allegro ACS709LLFTR-35BB-T. Czujnik działa na podstawie efektu Halla. Układ można zasilać z napięcia z zakresu: 3,0 V do 5,5 V. Pin FAULT domyślnie jest w stanie wysokim. Osiąga stan niski, gdy wartość natężenia mierzonego prądu przekroczy ustalony próg. Wartość progową wybiera się poprzez podanie odpowiedniego napięcia na pin VOC. Jest ona zależna od wartości rezystorów dzielnika napięcia pokazanego na schemacie poniżej. Domyślnie próg jest ustawiony na 57 A, ale może zostać zmieniony poprzez dodanie zewnętrznego rezystora. Zresetowanie flagi błędu (stanu niskiego) na pinie FAULT odbywa się poprzez podanie stanu niskiego na wyprowadzenie FAULT_EN (domyślnie podciągnięte do VCC). Więcej szczegółów w dokumentacji.
Czujnik prądu ACS709 -75A do +75A - Pololu 2199.
Uwaga!
Maksymalny prąd mierzony jest zależny od czasu trwania pomiaru. Przykładowo: prąd o natężeniu 50 A może płynąć przez układ przez maksymalnie 20 s nie powodując przy tym uszkodzeń. Po upływie tego czasu moduł osiągnie temperaturę powyżej 150 °C. Dla natężenia powyżej 30A producent zaleca stosowanie dodatkowego chłodzenia.
Główne cechy czujnika prądu ACS709 - 75 A do +75 A
- Układ optymalizowany dla prądu płynącego w obu kierunkach od -37,5 A do 37,5 A z liniowym zakresem pomiarowym od -75 to 75 A (prosimy zwrócić uwagę na ograniczenia termiczne poniżej ).
- Dzięki niskiej rezystancji układu (1,1m Om) oraz doprowadzeń straty mocy są bardzo niewielkie.
- Dzięki wykorzystaniu efektu Halla ścieżki prądowe są odizolowane od części logicznej.
- Pasmo przepustowe do 120 kHz z możliwością zmniejszenia poprzez dodanie opcjonalnego kondensatora
- Precyzja rzędu 2% w temperaturze pokojowej.
- Temperatura pracy -40°C to 150°C.

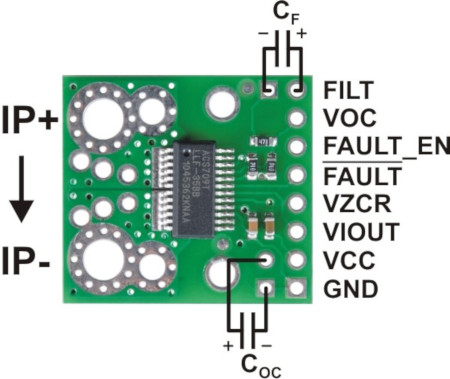

Do poprawnego działania czujnik wystarczy podłączyć: prąd mierzony (IP+ and IP-), napięcie zasilania 3 V - 5,5 V (VCC and GND) oraz wyjście (VIOUT). Pozostałe piny są opcjonalne, służą do podłączenia zewnętrznych kondensatorów, jak pokazano no rysunku powyżej.
Napięcie wyjściowe jest proporcjonalne do natężenia mierzonego prądu. Wartość jest wycentrowana na VCC/2. Przy zasilaniu 5 V napięcie wyjściowe zmienia się o 28 mV na 1 A mierzonego prądu. Dodatni kierunek prądu zwiększa wartość napięcia, ujemny natomiast zmniejsza. Wzór na napięcie wyjściowe VOUT przestawia się następująco:
VIOUT = (0.028V/A * i + 2,5V) * VCC / 5V
Pin VZCR jest wartością referencyjną napięcia dla zerowego przepływu prądu (0 A). Wartość ta jest w przybliżeniu równa VCC/2, pozwala precyzyjnie obliczyć natężenie mierzonego prądu.
Pin FILT pozwala podłączyć zewnętrzny kondensator Cf (pomiędzy FILT a GND) pozwalający ograniczyć pasmo przepustowe, domyślnie ustawione na 120 kHz. Więcej informacji na temat zewnętrznej filtracji można znaleźć w dokumentacji układu.
Specyfikacja
- Napięcia zasilania części logicznej: 3,0 V lub 5,5 V
- Pobór prądu części logicznej: 11 mA
- Czułość dla zasilania 3,3 V: 0,018 V/A
- Masa modułu 1,7 g

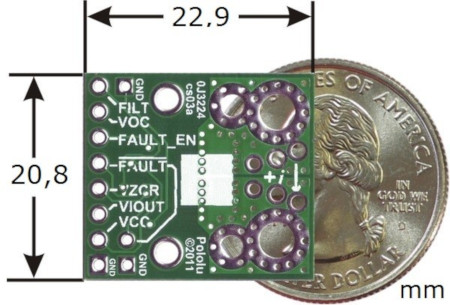

- Wymiary: 21 x 23 mm
