- EOL
|
Uwaga! Produkt został zastąpiony przez nowy czujnik prądu ACS711EX -15 A do +15 A . |
Specyfikacja
- Napięcia zasilania części logicznej: 3,0 V lub 5,5 V
- Pobór prądu części logicznej: 4 mA
- Czułość dla zasilania 3,3 V: 0,119 V/A
- Masa modułu 1,3 g

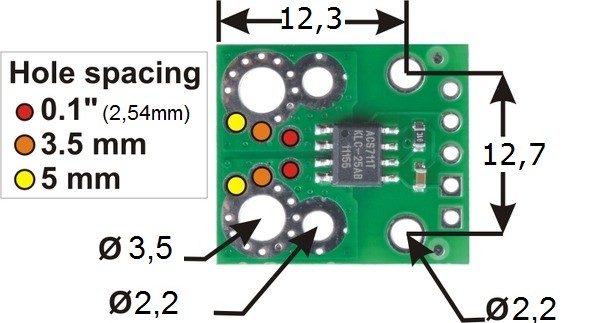

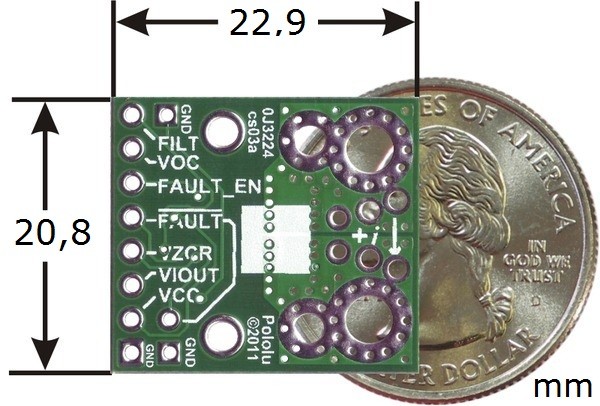

- Wymiary: 18 x 20,5 mm
W naszej ofercie również osobny układ scalony ACS711 .
Główne cechy modułu:
- Układ zaprojektowany dla prądu płynącego w obu kierunkach (od -12,5 A do 12,5 A).
- Dzięki niskiej rezystancji układu (1,2m Om) oraz doprowadzeń straty mocy są bardzo niewielkie.
- Dzięki wykorzystaniu efektu Halla ścieżki prądowe są odizolowane od części logicznej.
- Pasmo 100 kHz.
- Precyzja rzędu 5 % w temperaturze pokojowej.
- Pin FAULT, sygnalizujący przekroczenie zakresu od -12,5 A do 12,5 A
Czujnik wymaga napięcia zasilania 3 - 5,5V podanego na pinVcc.Wyjściem czujnika (pinOUT) jest napięcie analogowe wycentrowane na wartość VCC/2. Przy zasilaniu 3,3V napięcie wyjściowe zmienia się o 55mV na 1A mierzonego prądu. Dodatni kierunek prądu zwiększa wartość napięcia, ujemny natomiast zmniejsza.
Wzór na napięcie wyjściowe VOUT przestawia się następująco:
VOUT = (0.11V/A * i + 1.65V) * Vcc / 3.3V
Pin FAULT, normalnie znajdujący sie w stanie wysokim, osiąga stan niski gdy wartość mierzonego prądu przekroczy dopuszczalny zakres +/-12 A.
