Specyfikacja testera
- Zasilanie:1 x bateria 9 V 6F22 (do kupienia osobno)
- Testowanie kabli UTP, FTP, STP, RJ11, RJ12
- 9 kontrolek LED
- Funkcja autoscan z dwoma prędkościami:
- ON: prędkość normalna
- S: prędkość wolna
- Wykonywane testy:
- Skrzyżowane pary
- Nieciągłość przewodu
- Pary odwrócone
- Zwarcie
W zestawie
- Tester kabli moduł nadajnika
- Tester kabli moduł odbiornika

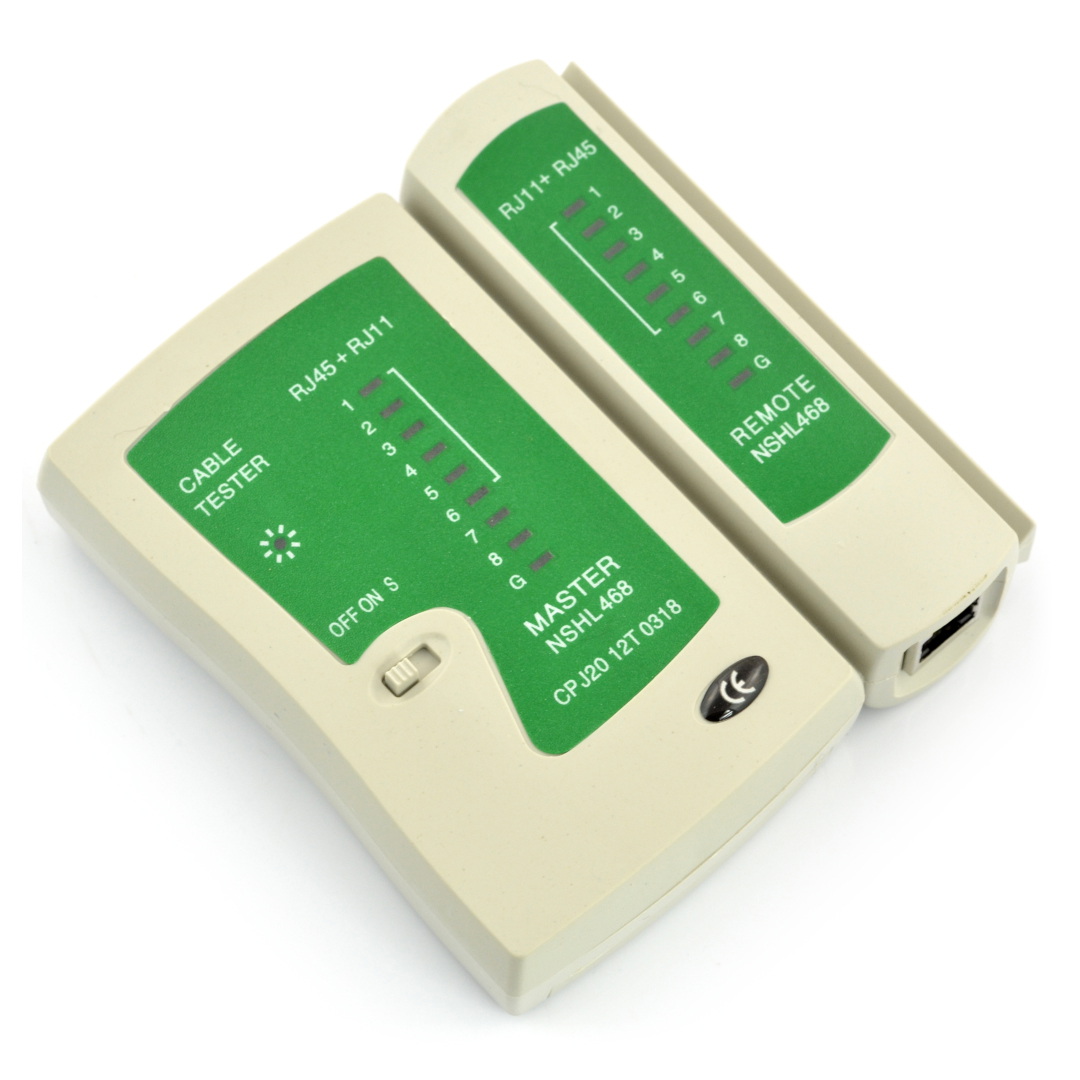

Tester kabli telefonicznych i skrętek LAN
Tester przewodów sieciowych RJ45/RJ11 to jedno z podstawowych narzędzi, niezbędnych podczas wykonywania prac instalacyjnych i serwisowych w zakresie instalacji telefonicznych oraz sieci komputerowych. Zestaw składa się z dwóch urządzeń, z których jedno pełni rolę nadajnika, zaś drugie – odbiornika.
Nadajnik generuje impulsy zasilające kolejne przewody kabla sieciowego. Dzięki funkcji automatycznego skanowania można łatwo zidentyfikować najczęstsze błędy i awarie – w tym przewody przerwane, zwarte, a także skrzyżowane lub odwrócone pary. Istotną zaletą prezentowanego urządzenia jest możliwość pracy z dwiema szybkościami skanowania: normalną oraz wolną (tryb S).
Pozostałe parametry
Tester kabli sieciowych posiada 9 diod LED w module nadajnika i tyle samo odpowiadających im diod w odbiorniku. Dzięki podwójnym złączom możliwe jest testowanie zarówno przewodów z wtykami RJ11 i RJ12 (telefoniczne), jak i skrętek sieciowych zakończonych złączami RJ45 (LAN - Ethernet).
Funkcja automatycznego skanowania umożliwia przeprowadzenie testów bez konieczności angażowania pomocnika – wystarczy podłączyć nadajnik do badanego przewodu, a następnie przejść do miejsca, gdzie znajduje się drugi koniec kabla. Obserwacja sekwencji zaświecania diod w intuicyjny sposób poinformuje o ewentualnych błędach lub awariach. Moduł nadajnika jest zasilany baterią 6F22 (należy dokupić ją osobno).
Testowanie kabli telefonicznych
Zestaw składa się urządzenia nadawczego “MASTER” oraz urządzenia “REMOTE”, które zwraca sygnał do nadajnika. W celu sprawdzenia prawidłowości połączeń, należy w pierwszej kolejności podłączyć do nadajnika jeden koniec przewodu zakończonego wtykiem RJ11 lub RJ45, a następnie drugi koniec przewodu do urządzenia zwracającego sygnał testowy. Przykładowo, dla wtyku RJ14 (podtyp RJ11), po włączeniu testera w trybie “SLOW”, przy prawidłowym połączeniu, diody LED nr 2, 3, 4 i 5 powinny zaświecić się w sposób sekwencyjny.
Testowanie kabli teleinformatycznych (UTP)
Kable teleinformatyczne do transmisji Ethernetowej, są zakończone wtykiem typu RJ45 z kluczem. Kable zakończone takimi wtykami są ośmiożyłowe. Wobec tego, test prawidłowości połączeń jest wykonywany tak samo jak w przypadku kabli z wtykami RJ11, ale prawidłowość połączenia musi być poświadczona sekwencyjnym zaświeceniem wszystkich diod LED ponumerowanych od 1 do 8. W przypadku wykrycia skrzyżowania przewodów, sekwencja świecenia diod LED na urządzeniu zwracającym sygnał, będzie się różniła względem tej wyświetlanej przez urządzenie nadawcze.
