- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis
Moduł bezprzewodowy działający na częstotliwości 433 MHz w zasięgu do 1000 metrów. Zasilany jest napięciem od 3,2 V do 5,5 V. Komunikuje się poprzez interfejs UART (RX, TX), np. z Arduino. W zestawie znajduje się antena, którą należy przylutować do wyprowadzenia ANT. Układ posiada również gniazdo u.FL do podłączenia zewnętrznej anteny z przejściówką. Wyprowadzeniami są otwory dla złącz goldpin raster 2,54 mm, które należy nabyć osobno.
|
Produkt kompatybilny z Arduino Przykładowy kod wraz ze schematem podłączenia można znaleźć w naszym poradniku. |
Podłączenie

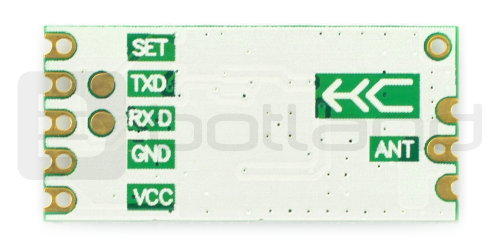

Układ komunikuje się poprzez standardowy interfejs szeregowy UART. Opis wyprowadzeń znajduje się w tabeli:
| Pin | Opis |
|---|---|
| SET | Pin do zmiany ustawień modułu, domyślnie podciągnięty do VCC poprzez rezystor 10 kΩ. |
| TXD | Komunikacja szeregowa - nadajnik. |
| RXD | Komunikacja szeregowa - odbiornik. |
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,2 V do 5,5 V. |
Specyfikacja
-
Napięcie zasilania: od 3,3 V do 5,5 V
- Pobór prądu w stanie spoczynku: 3,4 mA
- Sterownik: CC1101 (dokumentacja)
- Zakres częstotliwości pracy: od 433,4 MHz do 473 MHz
- Moc wyjściowa: 10 dB
- Pin do przylutowania znajdującej się w zestawie anteny
- Złącze u.FL do podłączenia zewnętrznej anteny
- Zasięg transmisji: od 1 m do 40 m (poniżej 1 metra, może nie działać właściwie)
- Wyprowadzenia: otwory dla złącz goldpin raster 2,54 mm (brak w zestawie do nabycia osobno)
- Wymiary modułu: 27,8 x 14,4 x 4 mm
|
