Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Ilość wyświetlaczy (cyfr): 4
- Wspólna anoda
- Cztery otwory montażowe o średnicy 3 mm
- Podświetlanie: czerwone
- Wymiary modułu: 48 x 19 mm
Opis

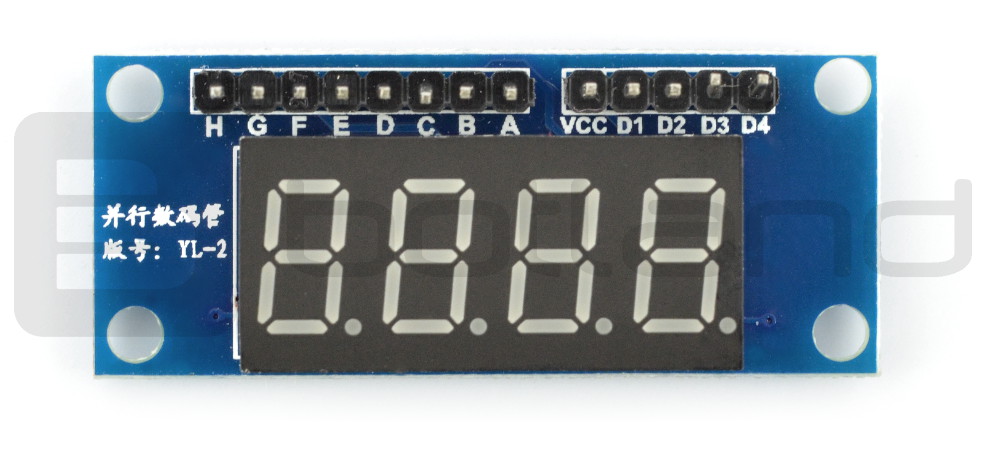

Moduł z cztero-znakowym wyświetlaczem 8-segmentowym. Umożliwia wyświetlanie czterech cyfr wraz z kropkami oraz niektórych liter. Układy tego typu są jednymi z najpopularniejszych indykatorów, charakteryzują się prostą obsługą oraz niewielkimi rozmiarami.
Wyprowadzeniami są złącza goldpin (raster 2,54) umożliwiające połączenie modułu z dowolnym zestawem uruchomieniowym lub płytką stykową za pomocą przewodów.
Podłączenie
Jest to wersja ze wspólną anodą, dlatego należy podłączyć linię zasilania VCC. Cyfry lub litery tworzy się poprzez załączanie odpowiednich segmentów: od A do G lub H (kropka). Sterowanie segmentami odbywa się poprzez podanie stanu niskiego na poszczególne wyprowadzenia.
Do wyboru wyświetlacza służą piny Dx gdzie x oznacza numer wyświetlacza. Przykładowo, aby załączyć wyświetlacz pierwszy należy podać stan niski na D1. D2, D3 oraz D4 powinny pozostać w stanie wysokim (VCC). Poprzez multipleksację, czyli szybkie przełączanie można wyświetlać cztery cyfry jednocześnie przy użyciu tych samych linii sterujących.
|
Produkt kompatybilny z Arduino W sieci można znaleźć przykładowy program dla Arduino, opis podłączenia znajduje się w dalszej części opisu. |
Przykład podłączenia z Arduino
Moduł współpracuję m. in. z Arduino, przedstawiamy przykładowe podłączenie:
| Pin Arduino | Pin wyświetlacza |
|---|---|
| 11 | D1 |
| 10 | D2 |
| 9 | D3 |
| 6 | D4 |
| 3,3 V | VCC |
| A1 | A |
| 3 | B |
| 4 | C |
| 5 | D |
| A0 | E |
| 7 | F |
| 8 | G |
| 13 | H |
Program wykorzystany w tym połączeniu pochodzi z tej strony. Jednakże w celu prawidłowego działania należy znaleźć linie:
- #define DIGIT_ON HIGH
- #define DIGIT_OFF LOW
i zastąpić je liniami:
- #define DIGIT_ON LOW
- #define DIGIT_OFF HIGH
