Opis

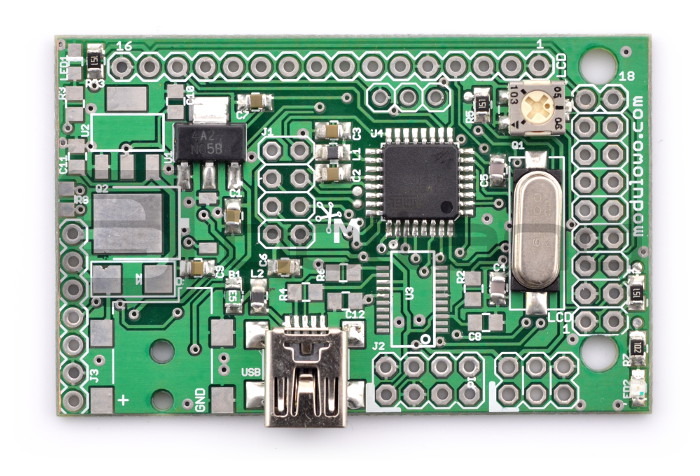

Moduł umożliwia budowanie projektów wykorzystujących wyświetlacz LCD, np. 2x16 i modułów komunikacji bezprzewodowej takich jak nRF24L01, Bluetooth HC-05/06 lub odbiornik podczerwieni IR.
Układ posiada dwa rodzaje wejść dla wyświetlaczy LCD ze złączem jedno- i dwurzędowym. Na znajduje się miejsce do montażu tranzystora sterującego MOSFET, złącza zasilającego DC. Wbudowane gniazdo mini USB służy do zasilania modułu napięciem 5 V. Wyprowadzone interfejsy I2C, SPI i UART oraz kilka pinów GPIO na zewnętrzne otwory do montażu złącz goldpin, umożliwiają rozszerzenie funkcji sterownika przez podłączenie dodatkowych układów lub czujników.
|
Uwaga! Moduł zasilany jest z mini USB napięciem o wartości 5 V, natomiast wyprowadzone złącza tolerują napięcie 3,3 V.
Moduł nie posiada wgranego oprogramowania, szczegółowe informacje dostępne są w przewodniku użytkownika. |
Specyfikacja
- Kontroler: ATmega 8 taktowany zegarem 16 MHz
- Zabezpieczenie 500 mA
- Zasilanie 5V ze złącza miniUSB
- Możliwość wlutowania złącza DC (brak w zestawie, do nabycia osobno)
- Wyprowadzenia pracują z napięciem 3,3 V, do podłączenia układów 5 V niezbędny jest konwerter napięć
- Sygnalizacja LED
- Potencjometr do regulacji kontrastu
- Brak domyślnie wgranego oprogramowania
- Możliwość montażu modułu Bluetooth HC05/06 lub nRF24L01
- Możliwość podłączenia enkodera/impulsatora MOD-16 do sterowania
- Wymiary: 55 x 35 mm
W zestawie
- Uniwersalny sterownik
- Zestaw złącz żeńskich do samodzielnego zamontowania ( 16-pin i 2 x 9-pin )
