Opis
System Nettemp służy do monitorowania temperatury i innych parametrów oraz wyświetlania wyników pomiaru w postaci statystyk na stronie internetowej serwera zbudowanego na Raspberry Pi lub innej platformie opartej o system Linux. Posiada interfejs użytkownika umożliwiający łatwą konfigurację czujników, ustawianie parametrów i śledzenie pomiarów.
| Oprogramowanie typu open source jest udostępnione w serwisie GitHub, strona projektu to http://techfreak.pl/nettemp. |

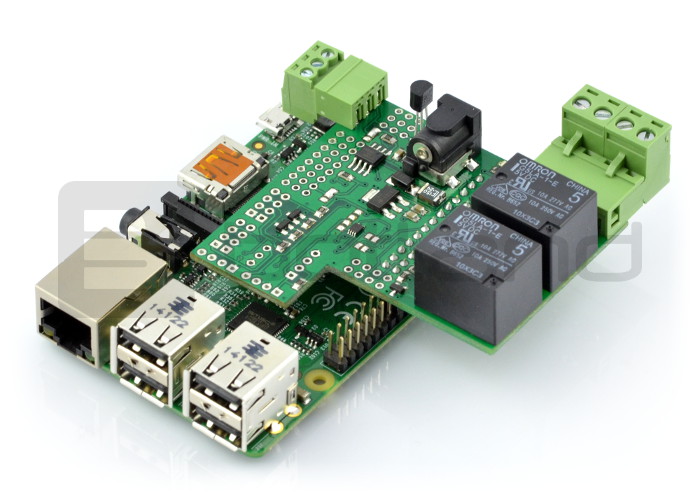

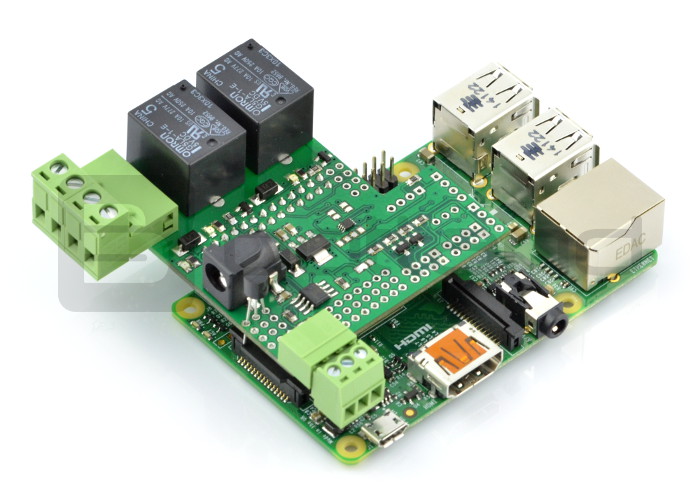

Moduł rozszerzający posiada konwerter I2C / 1-Wire (DS2482), przez który można podłączyć czujniki temperatury DS18B20 za pomocą dwóch lub trzech przewodów. Konwerter obsługuje maksymalnie 8 takich urządzeń. Sensory temperatury można podpiąć również do złącza linii GPIO4. Ponadto, wyprowadzone zostały interfejsy I2C, UART oraz SPI. W zestawie znajdują się również 2 przekaźniki sterowane przez GPIO do samodzielnego wlutowania.
Ze względu na poziom napięcia pracy platformy Raspberry Pi (3,3 V), zamontowane zostały konwertery poziomów logicznych. Dzięki nim do części złącz I2C i UART, można podłączyć dodatkowe układy pracujące przy napięciu +5V.
| Złącza obsługujące napięcie +5 V zostały odpowiednio oznaczone w instrukcji, nie wszystkie złącza obsługują napięcie +5V). |
Do wyprowadzonych interfejsów można podłączyć np. moduł z LCD (sterowany przez I2C), czujnik wilgotności DHT11, DHT22, HTU21D, oświetlenia TSL2561 czy ciśnienia. Do złącza SPI można podłączyć moduł radiowy nRF24L01. Magistrala 1-Wire umożliwia podłączenie wielu czujników do jednej linii, co oznacza, że nie ma potrzeby podłączania przewodów do każdego czujnika osobno.
Moduł ma wbudowany stabilizator napięcia +5V oraz złącze DC, umożliwiające dodatkowe zasilanie napięciem o wartości max. +12V, może to wymagać montażu niewielkiego radiatora do stabilizatora napięcia. Dodatkowo, do złącza DC został wbudowany bezpiecznik polimerowy o wartości 750 mA (jest resetowalny, dzięki czemu, wystarczy odłączyć zasilanie, aby znów działał poprawnie).
Więcej filmów można znaleźć w na kanale Youtube.
Specyfikacja
- Zasilanie: z Raspberry Pi lub z zewnętrznego źródła od 7 V do 12 V poprzez gniazdo DC
- Wbudowany stabilizator napięcia LM1117
- Wykorzystuje układy: DS2482, TX0102
- Możliwość wyboru napięcia odniesienia dla linii 1-Wire (VCC lub GND
- Możliwość podłączenia modułu radiowego NRF24L01
- Wymiary: 64 x 58 mm

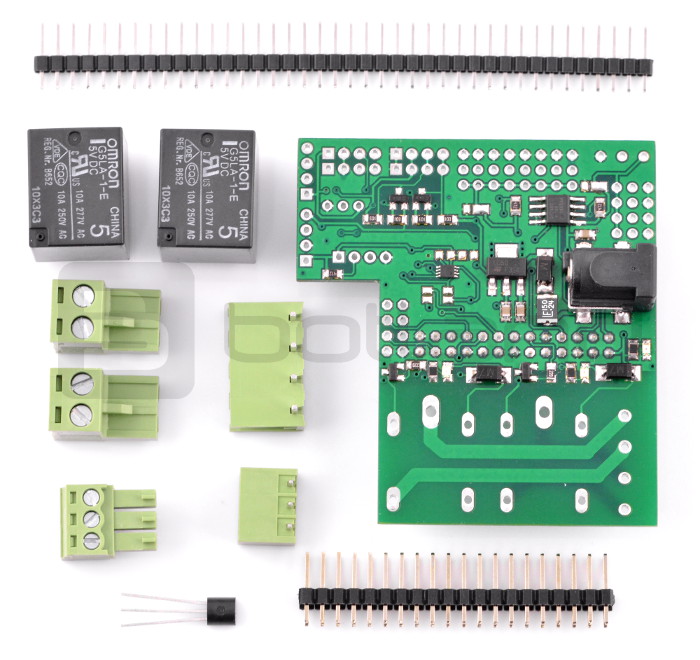

W zestawie:
- Płytka główna
- Dwa przekaźniki
- Złącza goldpin
- Złącza śrubowe
- Czujnik temperatury, cyfrowy DS18B20+
