Opis
Yun to połączenia Arduino Leonardo i kontrolera Atheros AR9331 z obsługą WiFi. Płytka zawiera mikrokontroler ATmega32u4 wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 12 jako wejścia analogowe. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2,5 kB pamięci operacyjnej SRAM.
|
Dzięki wykorzystaniu układu AVR wraz z biblioteką Bridge dostępną z poziomu środowiska Arduino IDE, Arduino Yun można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń. Po podłączeniu zasilania (5 V poprzez zasilacz ze złączem micro USB) moduł widoczny jest na komputerze PC jako sieć WiFi o nazwie Arduino Yun.

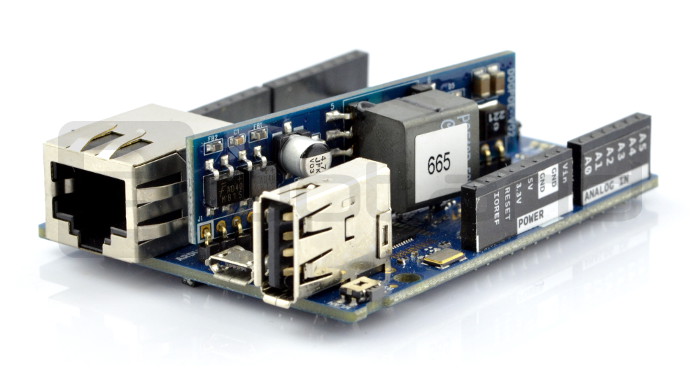

Ta wersja Arduino Yun posiada moduł PoE (Power Over Ethernet), który umożliwia zasilanie płytki z sieci Ethernet. |
Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.
Główne cechy
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
|
Zainstalowany bootloader |
Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta. |
|
Połączenie WiFi |
Arduino Yun można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń. |
|
Ethernet microSD |
Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 i układem zasilania PoE oraz czytnik kart pamięci microSD. |
|
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
|
Wyprowadzenia cyfrowe |
20 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
|
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
|
Wyjścia PWM |
7 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
|
Wejścia analogowe |
12 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
|
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
|
Gniazdo USB A |
Płytka posiada wbudowany kontroler USB, wyprowadzony na gniazdo komputerowe USB typu A. |
|
Pamięć wbudowana |
Układ Atmega32u4 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash 1 kB EEPROM oraz 2,5 kB pamięci operacyjnej SRAM. |
|
Zasilanie 5 V microUSB |
Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB. |
|
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
|
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
|
Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
|
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
|
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
Specyfikacja
- Napięcie zasilania: 5 V
- Wbudowany moduł PoE (Power Over Ethernet)
- Możliwość zasilania z sieci Ethernet
- Zgodny z normą IEEE802.3af
- Napięcie wejściowe: od 36 V do 57 V
- Zabezpieczenie przed przeciążeniem
- Regulator DC/DC o wysokiej sprawności: ok. 85 %
- Mikrokontroler AVR: ATmega32u4
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2,5 kB
- Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Porty I/O: 20
- Wyjścia PWM: 7
- Ilość wejść analogowych: 12 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Procesor Linux: Atheros AR9331
- Architektura: MIPS 400 MHz
- Napięcie zasilania: 3,3 V
- Ethernet IEEE 802.3 10/100 Mbit/s
- WiFi IEEE 802.11b/g/n
- Pamięć RAM: 64 MB DDR2
- Pamięć Flash: 16 MB
- Gniazdo USB Typ-A 2.0
- Czytnik kart Micro-SD
Programowanie
Dzięki zastosowaniu układu pośredniczącego ATmega32u4 programowanie Arduino Yun jest tak proste jak innych modułów z tej rodziny. Środowisko Arduino IDE zawiera specjalnie przygotowaną bibliotekę Bridge dla modułu Yun o nazwie Arduino IDE.
Schemat blokowy modułu Arduino Yun.
W naszej ofercie dostępny jest również Arduino Yun bez PoE oraz Arduino Yun Mini.
Arduino Tian vs Arduino Yun
W naszej ofercie znajduje się również inna płytka z kontrolerem WiFi i Ethernet - Arduino Tian.
| Funkcja | Arduino Yun | Arduino Tian |
|---|---|---|
| Mikrokontroler 1 | ATmega32u4 8-bit |
SAMD21G18 32-bit ARM Cortex-M0+ |
| Mikrokontroler 2 |
Atheros AR9331 MIPS 400MHz |
Atheros AR9342 MIPS 533 MHz |
| Interfejs WiFi | 802.11b/g/n | 802.11 b/g/n 2.4 GHz dual-band |
| Interfejs Ethernet |
IEEE 802.3 10/100 Mbit/s |
IEEE 802.3 1 10/100/1000 Mbit/s |
| Interfejs Bluetooth | Brak | Bluetooth EDR / BLE 4.0 |
| Czytnik kart | microSD | Brak |
