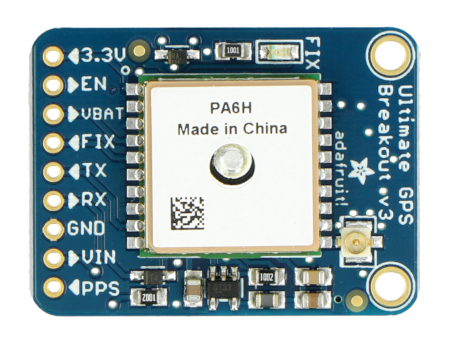

Opis produktu: Adafruit Ultimate GPS - moduł GPS MTK3339 z anteną
Płytka z modułem GPS MTK3339, który może śledzić do 22 satelitów dla 66 kanałów. Układ posiada wbudowaną antenę, czułość odbiornika to - 165 dB. Pracuje z napięciami pd 3 V do 5 V, pobiera tylko 20 mA prądu. Częstotliwość odświeżania wynosi 10 Hz, co oznacza nowe dane 10 razy na sekundę.
|
Produkt kompatybilny z Arduino i Raspberry Producent udostępnia bibliotekę Arduino wraz z przewodnikiem użytkownika. Opis połączenia z Raspberry Pi można znaleźć pod tym adresem. |
Adafruit Ultimate GPS - moduł GPS MTK3339 z anteną.
Niski pobór pomocy
Dzięki zastosowaniu pinu ENABLE moduł można przełączyć w stan niskiego poboru mocy z pinu GPIO dowolnego mikrokontrolera. Złącze na baterię CR1220 tzw. mała pastylkę, umożliwia podtrzymania pracy zegara RTC przy braku zasilania głównego.
Monitorowanie stanu
Wskaźnik LED umożliwia monitorowanie stanu modułu GPS. Miganie z częstotliwością około 1 Hz, oznacza szukanie satelitów, pojawianie się się światła raz na 15 sekund sygnalizuje znalezienie FIX. Sygnał LED jest wyprowadzony na złącze goldpin FIX, przez co można go odczytać przez mikrokontroler.
Zasięg
Wbudowana ceramiczna antena daje czułość - 165 dB, w celu zwiększenia tego parametru można dołączyć wersję zewnętrzną poprzez złącze u.FL. Ponieważ większość dostępnych anten posiada złącze SMA, w naszej ofercie znajdziesz odpowiedni adapter u.FL - SMA.
Rejestracja danych
Moduł MTK3339 posiada wbudowaną pamięć Flash, która umożliwia rejestrację danych pomiarowych. Wystarczy wysłać odpowiednią komendę z mikonkontrolera i zebrane dane (czas, data, długość i szerokość geograficzna) zostaną zapisane w pamięci. W tym czasie mikrokontroler można przełączyć w stan uśpienia i wybudzić tylko po odczyt zgromadzonych informacji. Wewnętrzna pamięć pozwala na zapis do 16 godzin danych.

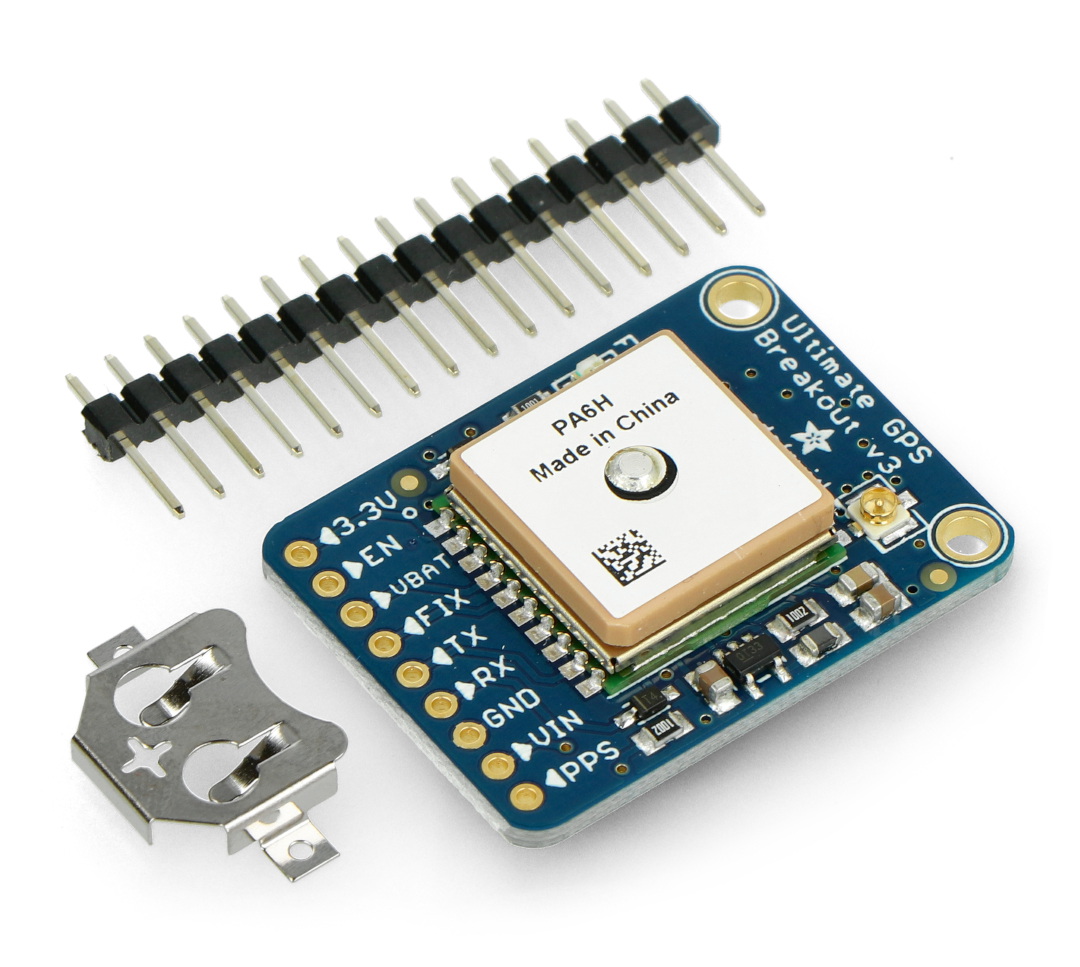

W zestawie znajdują się: płytka, złącza do samodzielnego lutowania.
Główne cechy modułu:
- Napięcie zasilania: od 3,0 V do 5,5 V
- Pobór prądu: 25 mA przy szukaniu satelitów, 20 mA przy nawigacji
- Komunikacja: NMEA 0183, 9600 bps
- Dokładność pozycji: poniżej 3 m
- Czułość: -165 dBm
- Odświeżenie: 10 Hz
- Niski pobór prądu: ok 20 mA
- Możliwość śledzenia do 22 satelitów
- Wbudowana pamięć Flash do zapisu danych
- Ciepły/zimny start: 34 sekundy
- Diody LED sygnalizująca status FIX
- Wsparcie dla DGPS/WAAS/EGNOS
- Maksymalna wysokość: teoretyczna, podana przez producenta 40 km, sprawdzona 32 km
- Posiada wbudowaną antenę oraz złącze do wyprowadzenia wersji zewnętrznej u.FL
- Wbudowany zegar RTC umożliwia zapis aktualnego czasu
- Udostępnione, darmowe biblioteki ułatwiają obsługę nakładki
- Wymiary: 25,5 x 35,0 x 6,5 mm
- Masa: 8,5 g

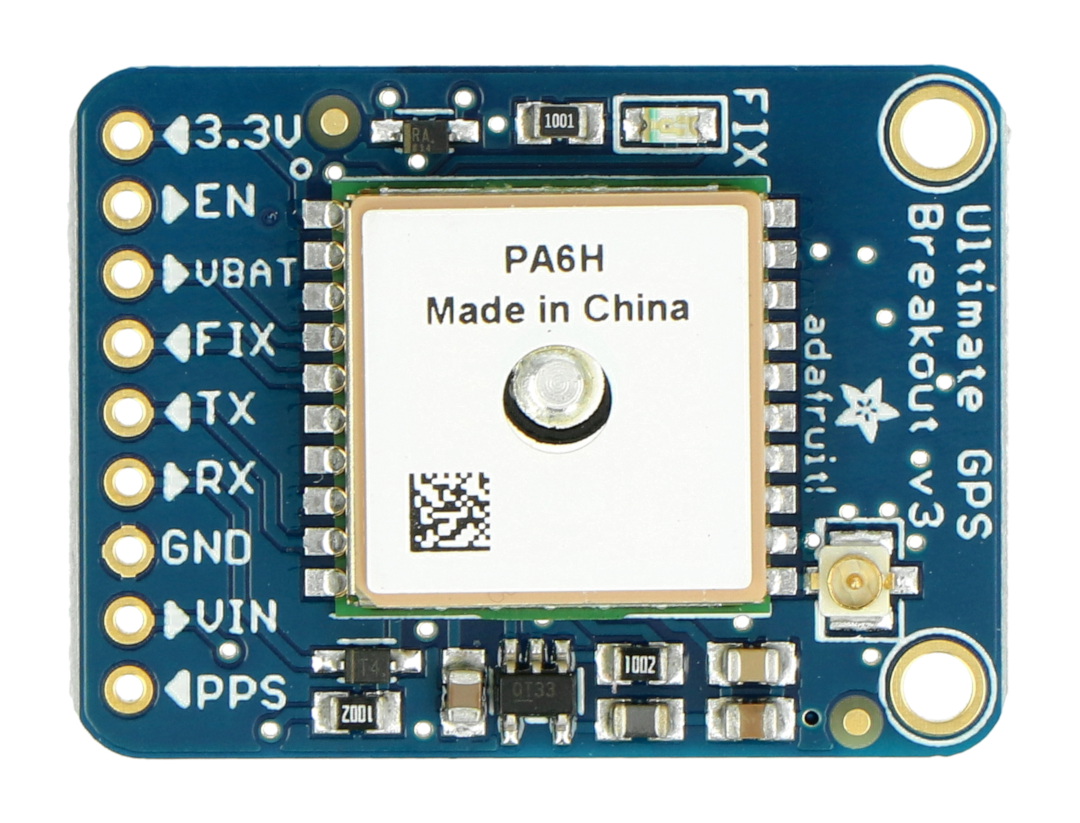

Wyprowadzenia
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3,0 V do 5,5 V. |
| GND | Masa układu |
| TX, RX | Złącza interfejsu szeregowego GPS NMEA 0183, 9600 bps. |
| FIX | Wyjście sygnalizujące stan urządzenia - to samo, które jest podłączone do statusowej diody LED. |
| VBAT | Wyprowadzenie połączone z dodatkowym zasilaniem zegara czasu rzeczywistego, połączone ze złączem baterii. Maksymalne napięcie jakie można podać na ten pin to 3,3 V. |
| EN | Pin umożliwia wyłączenie modułu poprzez dowolny GPIO mikrokontrolera. Domyślnie podciągnięty do VIN poprzez 10 kΩ, podanie stanu niskiego wyłącza układ. |
| 3.3V | Wyjście regulatora 3,3 V o maksymalnej wydajności 100 mA. |
| PPS | Wyjście sygnału pulse-per-second modułu GPS. |
Ultimate GPS - moduł GPS MTK3339 z anteną - Adafruit 746
Moduły GPS mają zastosowanie w wielu projektach terenowych, które polegają na przemieszczaniu się. Różnego rodzaju aplikacje mogą w ten sposób mierzyć odległości i kontrolować na bieżąco położenie.
Urządzenia takie, jak Ultimate GPS - moduł GPS MTK 3339 z anteną - Adafruit 746, mogą być też wykorzystywane do zapewniania bazowych rozwiązań komunikacyjnych. Układ jest na tyle zaawansowany, że może jednocześnie śledzić 22 satelity, przez co można z niego korzystać 24h/dobę z bardzo dużą precyzją.
Ultimate GPS - MTK3339 z anteną - zaawansowany moduł satelitarny
Ultimate GPS - moduł GPS MTK3339 z anteną - Adafruit 746 współpracuje z minikomputerami Arduino i Raspberry Pi, ale nie tylko. Częstotliwość odświeżania wynosi 10 Hz. Nowe dane pojawiają się co 10 sekund.
Układ posiada własną pamięć Flash. Świetnym rozwiązaniem jest wzmacniająca sygnał (do -165 dB) antena energooszczędna (20mA). Zdecydowanie jeden z faworytów modułów GPS.
