Indeks: ARD-25904
EAN: 7630049204102

Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

Arduino Pro Opta Ext D1608S to moduł rozszerzający dla sterownika Arduino Opta, który dodaje 16 programowalnych wejść napięciowych oraz 8 przekaźników półprzewodnikowych (solid-state) 24 V DC 2 A. Dzięki łatwemu montażowi na szynie DIN oraz pełnej integracji z ekosystemem Arduino, pozwala na szybkie zwiększenie liczby wejść i wyjść sterownika, zapewniając jeszcze większą elastyczność w automatyce przemysłowej i budynkowej.

Cena:
Cena netto:

Produkt wycofany ze sprzedaży

Ten model nie jest już produkowany i nie wróci do naszej oferty.

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

Moduł rozszerzeń Arduino Pro Opta Ext D1608S jest przeznaczony dla użytkowników sterowników Arduino Opta, którzy potrzebują większej liczby wejść i wyjść. Rozszerzenie to oferuje 16 programowalnych wejść, które mogą być pracować jako wejścia cyfrowe (od 0 V do 24 V DC) lub analogowe (od 0 V do 10 V) oraz 8 przekaźników półprzewodnikowych 24 V DC / 2 A. Dzięki łatwemu montażowi oraz możliwości zarządzania do 5 modułów rozszerzających, Arduino Pro Opta Ext D1608S pozwala elastycznie dopasować liczbę I/O do swoich potrzeb. Moduł obsługiwany jest zarówno przez Arduino IDE, jak i PLC IDE zgodne z IEC 61131-3, co umożliwia wykorzystanie gotowych bibliotek i narzędzi programistycznych dla zaawansowanych systemów sterowania.

Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006.

Botland jest oficjalnym dystrybutorem platformy programistycznej Arduino w Polsce. Zapewniamy szeroki wybór płytek, modułów i akcesoriów tej popularnej marki, a także prezentujemy tutoriale i bazę wiedzy dla użytkowników. Wszystkie prezentowane produkty Arduino są oryginalne.

Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

Moduł rozszerzeń przeznaczony jest do współpracy ze sterownikami PLC Arduino Opta.

Główne cechy Arduino Pro Opta Ext D1608S

  • Rozszerzenie sterownika Arduino Opta: pozwala na zwiększenie liczby wejść i wyjść
  • 16 programowalnych wejść napięciowych: możliwość konfiguracji jako cyfrowe od 0 V do 24 V DC lub analogowe od 0 V do 10 V
  • 8 przekaźników półprzewodnikowych: obsługa 24 V DC dla prądu do 2 A
  • Moduł do montażu na szynie DIN: łatwy montaż w systemie automatyki, oszczędza miejsce i zapewnia porządek w instalacjach
  • Kompatybilność z ekosystemem Arduino: w pełni zintegrowany z Arduino IDE i opcjonalnie z PLC IDE IEC 61131-3, co umożliwia programowanie w popularnych językach
  • Możliwość rozbudowy: do jednego systemu Opta można podłączyć maksymalnie 5 modułów rozszerzeń, co pozwala na elastyczne dostosowanie liczby wejść / wyjść do wymagań projektowych
  • Przemysłowa niezawodność: praca w szerokim zakresie temperatur (od -20°C do 50°C) umożliwia niezawodną pracę w trudnych warunkach przemysłowych

Jak rozpocząć pracę z Arduino Pro Opta Ext D1608S?

Rozpoczęcie pracy z modułem rozszerzającym Arduino Pro Opta Ext D1608S jest intuicyjne i nie wymaga skomplikowanej konfiguracji. Wystarczy:

  1. Montaż na szynie DIN - umieść moduł na szynie DIN, upewniając się, że jest stabilnie zamocowany. Moduł posiada odpowiednie uchwyty, które umożliwiają szybki i bezpieczny montaż
  2. Połączenie z jednostką bazową - po zamontowaniu modułu, podłącz go bezpośrednio do Arduino Opta. Dzięki funkcji snap-on, moduł automatycznie rozpozna połączenie i zacznie działać jako rozszerzenie systemu
  3. Programowanie - w celu rozpoczęcia programowania, skorzystaj z Arduino IDE lub IEC 61131-3 PLC IDE, zależnie od preferencji. Możesz zacząć od prostych programów lub skorzystać z gotowych przykładów i bibliotek dostępnych w ekosystemie Arduino
  4. Testowanie i konfiguracja - po zaprogramowaniu, sprawdź konfigurację wejść i wyjść oraz przekaźników. Upewnij się, że nowe I/O są rozpoznawane przez system i działają zgodnie z założeniami
Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

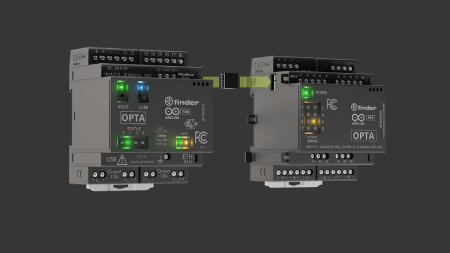

Rozszerzenie łatwo łączy się ze sterownikiem dzięki funkcji snap-on.

Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

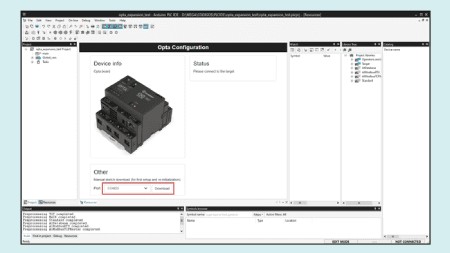

Po pobraniu PLC IDE należy postępować zgodnie z procesem instalacji opisanym w przewodniku użytkownika.

Programowanie modułu

Arduino Pro Opta Ext D1608S umożliwia programowanie zarówno w środowisku Arduino IDE, które oferuje bogaty zestaw gotowych szkiców, bibliotek i poradników, co sprawia, że nawet osoby bez doświadczenia mogą szybko rozpocząć pracę. Dodatkowo, moduł obsługuje PLC IDE IEC 61131-3, pozwalając na programowanie w językach takich jak Ladder (LD), Sequential Function Chart (SFC), Function Block Diagram (FBD), Structured Text (ST) oraz Instruction List (IL). Dzięki tej wszechstronności, urządzenie sprawdzi się zarówno wśród entuzjastów elektroniki, jak i profesjonalistów poszukujących zaawansowanych rozwiązań do automatyki przy zachowaniu prostego i intuicyjnego interfejsu.

Wybierz wersję sterownika odpowiednią do swoich potrzeb!

Zastosowania modułu w praktyce

  • Automatyka przemysłowa - rozbudowa sterownika Arduino Opta o dodatkowe wejścia i wyjścia
  • Zdalne monitorowanie i sterowanie - możliwość kontroli i diagnostyki w czasie rzeczywistym za pomocą Arduino Cloud
  • Automatyzacja budynkowa - zarządzanie systemami inteligentnego budynku, oświetleniem, wentylacją i innymi urządzeniami
  • Testowanie i prototypowanie - wygodna platforma dla inżynierów i deweloperów systemów sterowania
Arduino Pro Opta Ext D1608S - moduł rozszerzeń do Arduino Opta - AFX00006

Jeden moduł bazowy może zarządzać maksymalnie 5 modułami rozszerzeń.

Specyfikacja techniczna Arduino Opta Ext D1608S (AFX00006 )

MikrokontrolerRenesas R7FA4M1AB3CFM ARM Cortex M4
Taktowanie Cortex M4do 48 MHz
Maksymalna obsługiwana liczba modułów rozszerzeń5
Wejścia (cyfrowe / analogowe)16
Zakres operacyjny wejść cyfrowychod 0 V do 24 V
Maksymalne napięcie wejścia cyfrowego (VIL)4 V
Minimalne napięcie wejścia cyfrowego (VIH)5,9 V
Zakres operacyjny wejść analogowychod 0 V do 24 V
Rozdzielczość analogowa14 bitów
Przekaźniki (24 V DC / 2 A)8
Napięcie znamionowe przekaźników24 V DC
Maksymalne napięcie przełączania przekaźników33 V DC
Maksymalny prąd na przekaźnik3 A
Maksymalny prąd szczytowy na przekaźnik50 A
Napięcie zasilaniaod 12 V do 24 V DC
Ochrona IPIP20
ProgramowanieArduino IDE, Arduino CLI, Arduino Cloud, IEC-61131-3
Języki programowania IEC-61131-3Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC), Structured Text (ST), Instruction List (IL)
Wymiary70 x 89 x 62 mm
Masa190 g
Nazwa Wartość
Szerokość 10,4 cm
Wysokość 9 cm
Głębokość 7,3 cm
Waga 0,19 kg
