Opis produktu: Moduł z gniazdami USB A, USB C - SB Components 25756
Moduł wyposażony w złącza żeńskie USB A oraz USB C z polami lutowniczymi o rastrze 2,54 mm. Pozwala na łatwe prototypowanie urządzeń z interfejsem USB, m.in. na płytkach stykowych. Dla złącza USB typu A wyprowadzone zostały wszystkie 4 piny, natomiast dla złącza typu C - 6 pinów. Dzięki obecności linii CC1 oraz CC2 możliwe jest korzystanie z dodatkowych funkcjonalności - np. ze standardu USB Power Delivery, a więc zasilania podłączonych urządzeń ze złącza USB. Pola lutownicze zostały opisane, aby ułatwić podłączenie płytki. Moduł pozwala na współpracę zgodnie ze standardem USB 2.0.
Moduł z gniazdami USB A, USB C - SB Components 25756.
Wtyki goldpin nie są częścią zestawu - należy je zakupić oddzielnie.

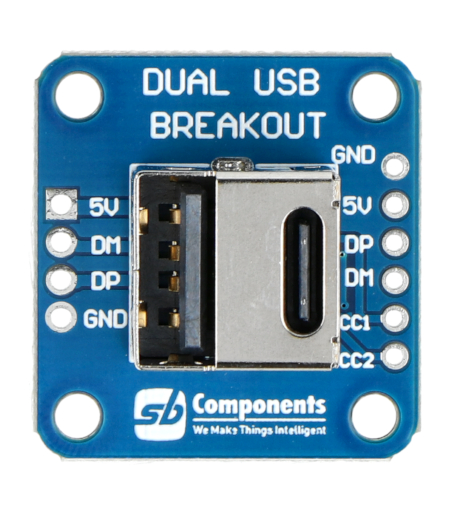

Złącza USB A, USB C modułu.
Wyprowadzenia modułu USB
- USB A:
- 5V - główna linia zasilająca
- DM - linia transmisji danych USB (D-)
- DP - linia transmisji danych USB (D+)
- GND - masa układu
- USB C:
- GND - masa układu
- 5V - główna linia zasilająca
- DP - linia transmisji danych USB (D+)
- DM - linia transmisji danych USB (D-)
- CC1 - linia konfiguracyjna interfejsu
- CC2 - linia konfiguracyjna interfejsu
Specyfikacja techniczna modułu
- Typ: adapter USB
- Typ złącza: USB A, USB C
- Obsługiwany standard: USB 2.0
- Ilość wyprowadzeń: 10
- Raster wyprowadzeń: 2,54 mm
Zawartość zestawu
- 1 x Moduł z gniazdami USB A, USB C - SB Components 25756

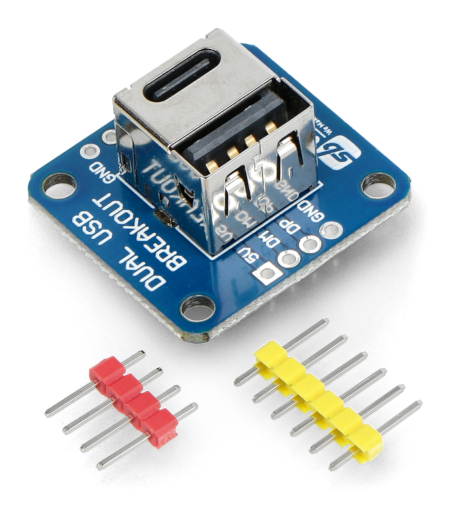

Elementy wchodzące w skład zestawu.
