- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |

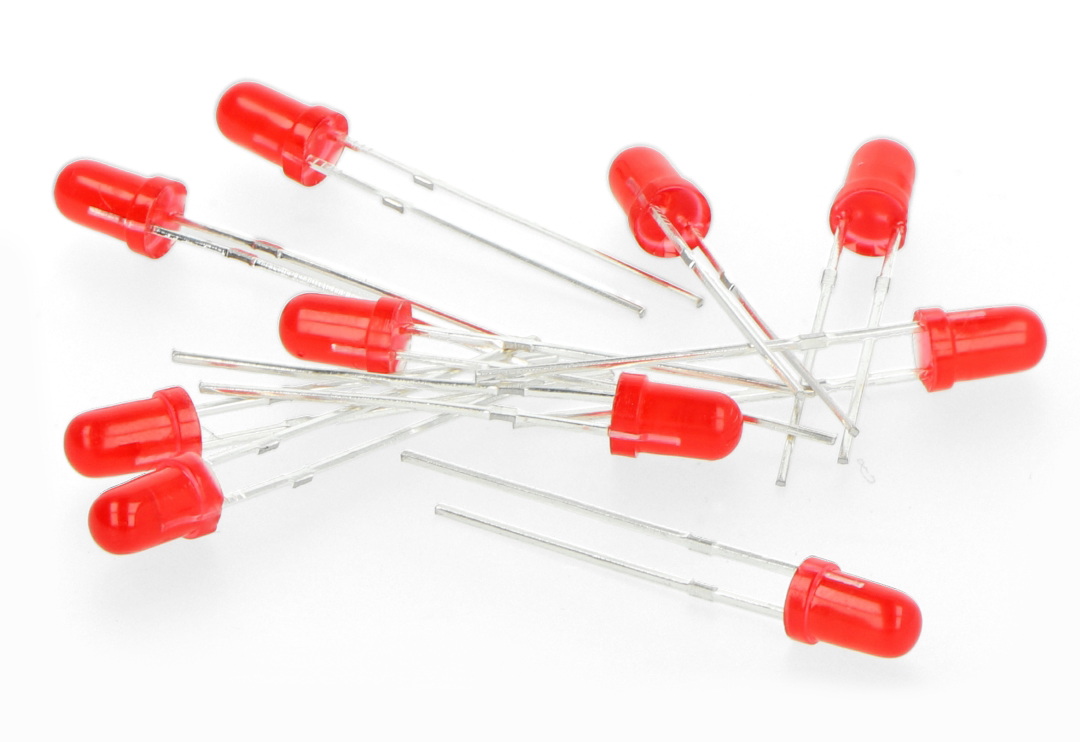

Opis produktu: Dioda LED 3mm czerwona - 10 szt.
Dioda LED 3 mm dyfuzyjna. Przedmiotem sprzedaży jest dioda LED w kolorze czerwonym. Cena dotyczy zestawu 10 sztuk diod LED.
Specyfikacja techniczna diody LED
- Soczewka w kolorze czerwonym
- Obudowa: DIP 3 mm
- Długość emitowanej fali: 625 - 645 nm
- Jasność: 15 - 20 mcd
- Parametry pracy:
- Prąd If: 20 mA
- Napięcie Vf: 2,1 - 2,4 V
Dioda LED 3mm czerwona - 10 szt.
| Elementy sprzedawane w pakiecie po 10 sztuk. |
Diody LED - półprzewodniki, które świecą!
Dioda LED jest jednym z najbardziej popularnych dyskretnych komponentów elektronicznych. Jest to element półprzewodnikowy, który ma dwa wyprowadzenia - anodę (elektrodę dodatnią) i katodę (elektrodę ujemną). Do anody podłączamy napięcie dodatnie, a do katody - ujemne. Diody LED mogą służyć jako m.in. elementy sygnalizacji optycznej, która informuje użytkownika o stanie pracy urządzenia lub wykonywaniu konkretnej czynności przez nie.
Dioda LED 3mm czerwona - dobór rezystora ograniczającego prąd
Jednym z najbardziej istotnych parametrów diody LED jest pobór prądu oraz napięcie, przy którym zostaje ona wprowadzona w stan przewodzenia. Dla diody LED koloru czerwonego, przewodzenie zaczyna się od napięcia wynoszącego ok. 2,1V - 2,4V. Uwzględniając pobór prądu na poziomie 20mA oraz napięcie źródła zasilania, należy dobrać odpowiedni rezystor, który przejmie nadmiar napięcia źródła, aby zapobiec uszkodzeniu diody. W tym przypadku, jeśli będziemy zasilać diodę LED czerwoną ze źródła o napięciu 12V, to spadek napięcia na rezystorze ograniczającym będzie wynosił ok. 9,6V - 9,9V. Zatem zalecana wartość rezystancji rezystora ograniczającego to 500Ω.
