Opis produktu: Czujnik Halla - AS5601 I2C
AS5601 jest to łatwy do zaprogramowania magnetyczny, obrotowy czujnik położenia. Zawiera wyjście kwadraturowe (A/B) jak w tradycyjnych koderach obrotowych pozwalające na zaprogramowanie do pracy z rozdzielczością od 8 do 2048 pozycji oraz 12-bitowe cyfrowe wyjście komunikujące się przez interfejs I2C. Dodatkowe wyjście PUSH wskazuję szybkie zmiany przerwy powietrznej pomiędzy czujnikiem a magnesem dzięki czemu możemy tworzyć przyciski bezdotykowe.

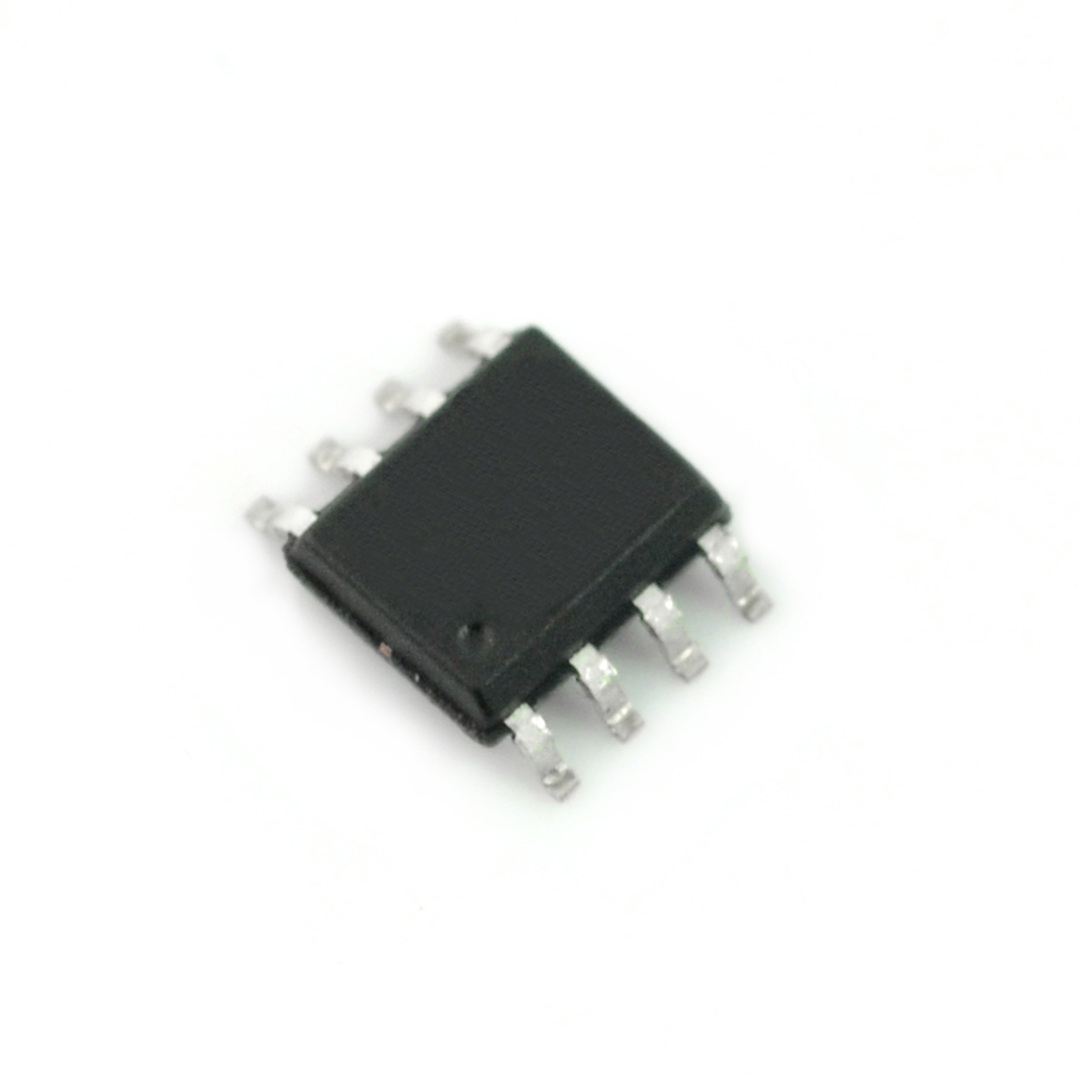

Czujnik Halla - AS5601 I2C.
Wyprowadzenia
| Pin | Opis |
|---|---|
| VDD5V | Napięcie zasilania przy trybie pracy z napięciem 5 V. |
| VDD3V3 |
Napięcie zasilania w trybie pracy z napięciem 3,3 V (wymaga dodatkowego kondensatora 1 μF w trybie pracy z napięciem 5 V) |
| PUSH | Wyjście przycisku bezdotykowego |
| GND | Masa |
| A | Kwadraturowy sygnał A |
| SCL | Linia zegarowa I2C |
| SDA | Linia danych I2C |
| B | Kwadraturowy sygnał B |
Parametry
- Napięcie pracy: od 3 V do 5,5 V
- Interfejs:
- I2C
- sygnał kwadraturowy
- Obudowa SMD
- Temperatura pracy: od -40 °C do 125 °C
- Wymiary: 4,9 x 3,9 x 1,25 mm
Szczegóły w dokumentacji.
