Opis produktu: Adafruit ESP32-S3 Reverse TFT Feather - 4 MB Flash, 2 MB PSRAM
Moduł z serii Feather, oparty o ESP32-S3, będący ulepszoną wersją Adafruit ESP32-S3 TFT Feather. Wyposażony jest w kolorowy wyświetlacz TFT o przekątnej 1,14” i rozdzielczości 240 x 135 px. Zastosowana technologia IPS poprawia jakość kolorów pod każdym kątem patrzenia. Płytka posiada dwurdzeniowy układ Espressif o taktowaniu 240 MHz, 4 MB pamięci Flash oraz 2 MB PSRAM. Moduł od Adafruit oferuje użytkownikowi także bezprzewodową komunikację WiFi 2,4 GHz i Bluetooth LE (Low Energy) oraz natywne złącze USB typu C. Producent umieścił wyświetlacz w przedniej części modułu, dzięki czemu można go wykorzystać jako panel frontowy urządzeń IoT. Dla urządzeń wymagających niskiego poboru prądu moduł Feather posiada regulator LDO 3,3 V sterowany poprzez wyjście GPIO. W trybie niskiego poboru mocy cały moduł może pobierać około 100 uA prądu.

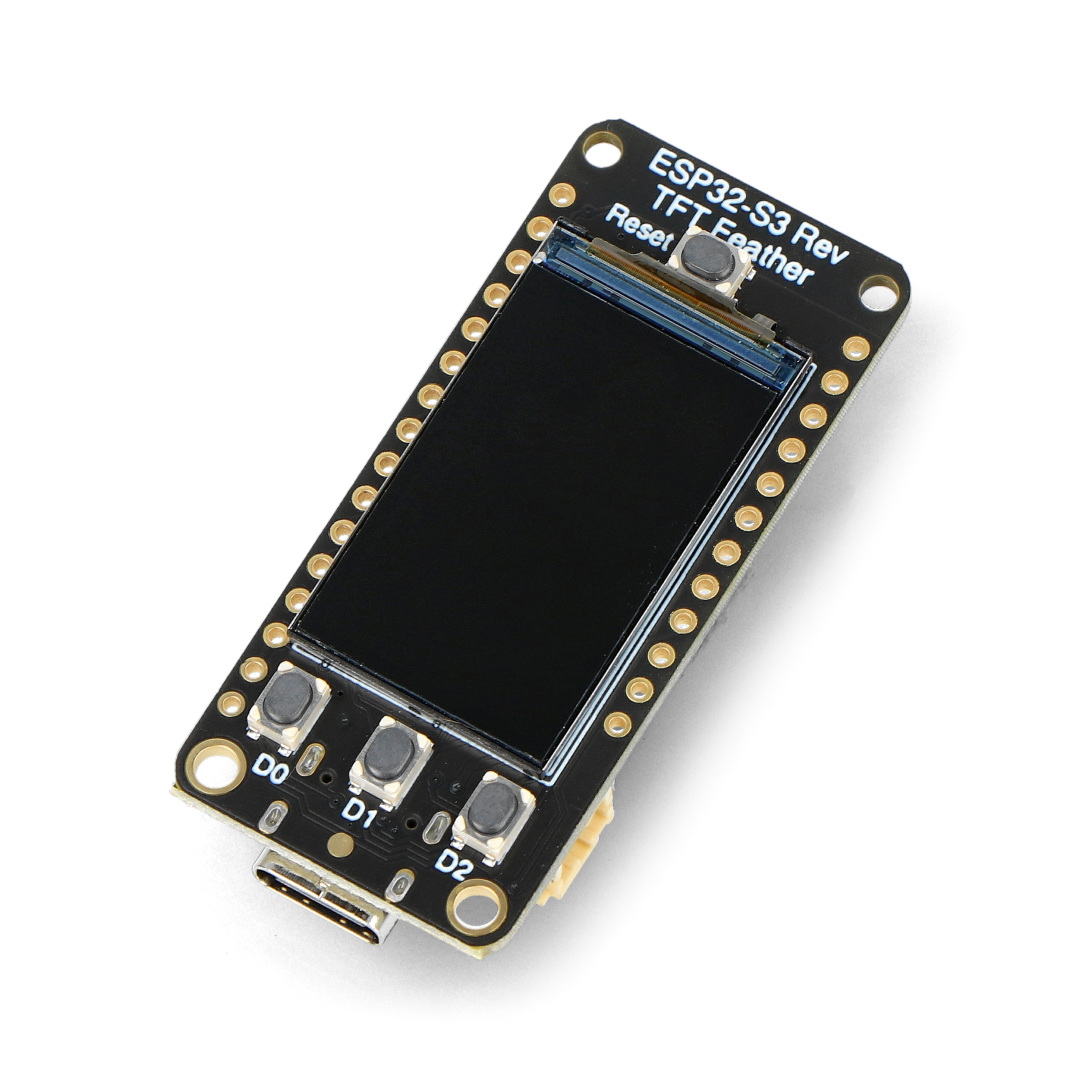

Adafruit ESP32-S3 Reverse TFT Feather - 4 MB Flash, 2 MB PSRAM.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.

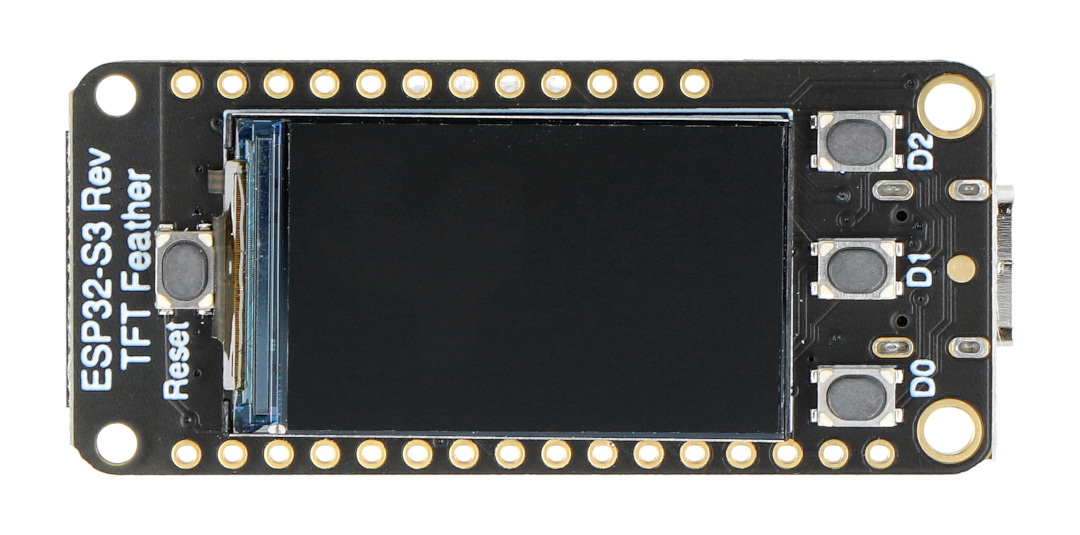

W centralnej części płytki znajduje się kolorowy wyświetlacz.
Czym jest rodzina układów Feather?
Feather składa się z modułów kontrolnych (Feathers) oraz urządzeń peryferyjnych (Wings). Wyprowadzenia płytek zostały zaprojektowany w taki sposób, by umożliwić montaż całych układów na płytkach stykowych przy pomocy złącz goldpin. Do jednego modułu głównego (Feather) można w teorii podłączyć nieograniczoną liczbę modułów Wings. Większość rozszerzeń posiada bogate zasoby programistyczne, w tym przykładowe kody programów i biblioteki.
Cechy szczególne modułu
- Dwurdzeniowy procesor Tensilica - zapewniający dużą moc obliczeniową. Do dyspozycji użytkownika jest również aż 4 MB pamięci Flash oraz 2 MB PSRAM.
- Komunikacja bezprzewodowa - wbudowany układ ESP32-S3 wspiera komunikację poprzez WiFi 2,4 GHz oraz Bluetooth Low Energy (BLE).
- Kompatybilność z Arduino - płytka wspiera środowiska ESP-IDF oraz Arduino IDE, co ułatwia proces programowania, a także pozwala na korzystanie z całego zaplecza gotowych bibliotek.
- Wbudowana ładowarka Li-Pol - dzięki zintegrowaniu układu ładowania oraz monitorowania stanu akumulatora - MAX17048 - możliwe jest korzystanie z układu bez zewnętrznego źródła zasilania.
- Niski pobór energii - zastosowanie mikrokontrolera ESP32 pozwoliło na ograniczenie poboru prądu do nawet 40 uA, kiedy układ zasilany jest z akumulatora Li-Pol. W celu dalszej optymalizacji możliwe jest również wyłączenie diody NeoPixel oraz wyświetlacza.
- Wyświetlacz TFT - umieszczenie kolorowego wyświetlacza TFT na przedniej stronie płytki, wraz z trzema dodatkowymi przyciskami, pozwala na wykorzystanie modułu jako panelu frontowego.

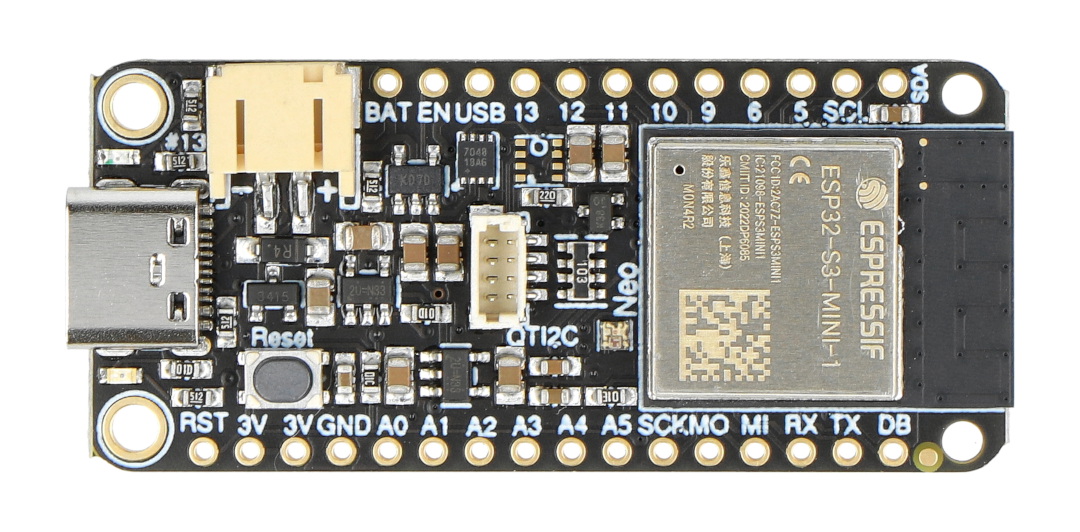

Moduł wyposażony został w dwurdzeniowy procesor Tensilica.

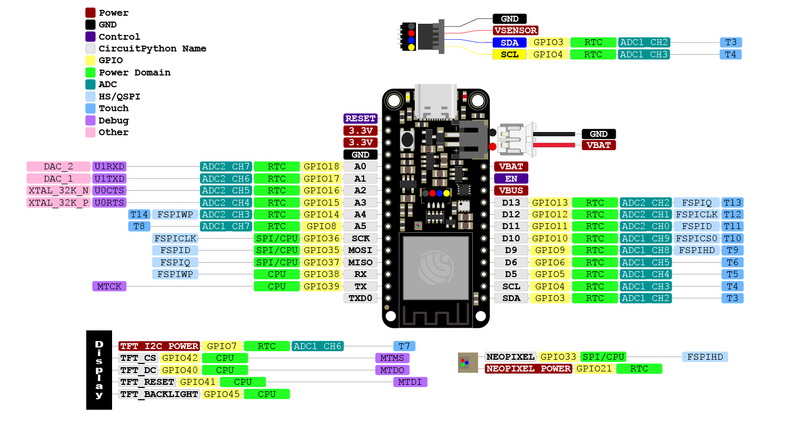

Rozmieszczenie wyprowadzeń.
Opis wyprowadzeń
- GND – wspólna masa modułu
- VBAT – dodatnie wyprowadzenie napięcia akumulatora
- Piny od A0 do A5 - mogą być wykorzystywane jako wejścia analogowe
- Piny D5, D6, D9, D10 do D13 - wejścia oraz wyjścia cyfrowe
- Interfejs UART:
- RX: pin odbiorczy UART
- TX: pin nadawczy UART
- Interfejs I2C (wspólny ze złączem STEMMA QT):
- SCL – pin zegara magistrali
- SDA – pin danych magistrali
- Interfejs SPI:
- MISO - pin odbiorczy danych SPI
- MOSI - pin nadawczy danych interfejsu SPI
- SCK – pin zegara magistrali
Specyfikacja techniczna modułu
- Układ: ESP32-S3 z dwurdzeniowym procesorem Tensilica 240 MHz
- Pamięć Flash: 4 MB
- Pamięć PSRAM: 2 MB
- Wyświetlacz: kolorowy TFT IPS o przekątnej 1,14” I rozdzielczości 240 x 135 px
- UBS: typ C - do programowania i zasilania
- Komunikacja bezprzewodowa: WiFi 2,4 GHz oraz Bluetooth LE
- Układ MAX17048 monitorujący pracę akumulatora
- Przyciski Reset i DFU
- Złącze STEMMA QT do urządzeń I2C
- Diody informujące o statusie pracy i ładowaniu modułu (w tym Neopixel)
- Niski pobór energii do 40 uA w trybie uśpienia
- Kompatybilny z Arduino oraz CircuitPython
Zawartość zestawu
- Feather ESP32-S3 Reverse z wyświetlaczem TFT - moduł WiFi - 4 MB Flash 2 MB PSRAM - zgodny z Arduino - Adafruit 5691
- Listwa goldpin 1x16 - raster 2,54 mm - do samodzielnego przylutowania - 2 sztuki

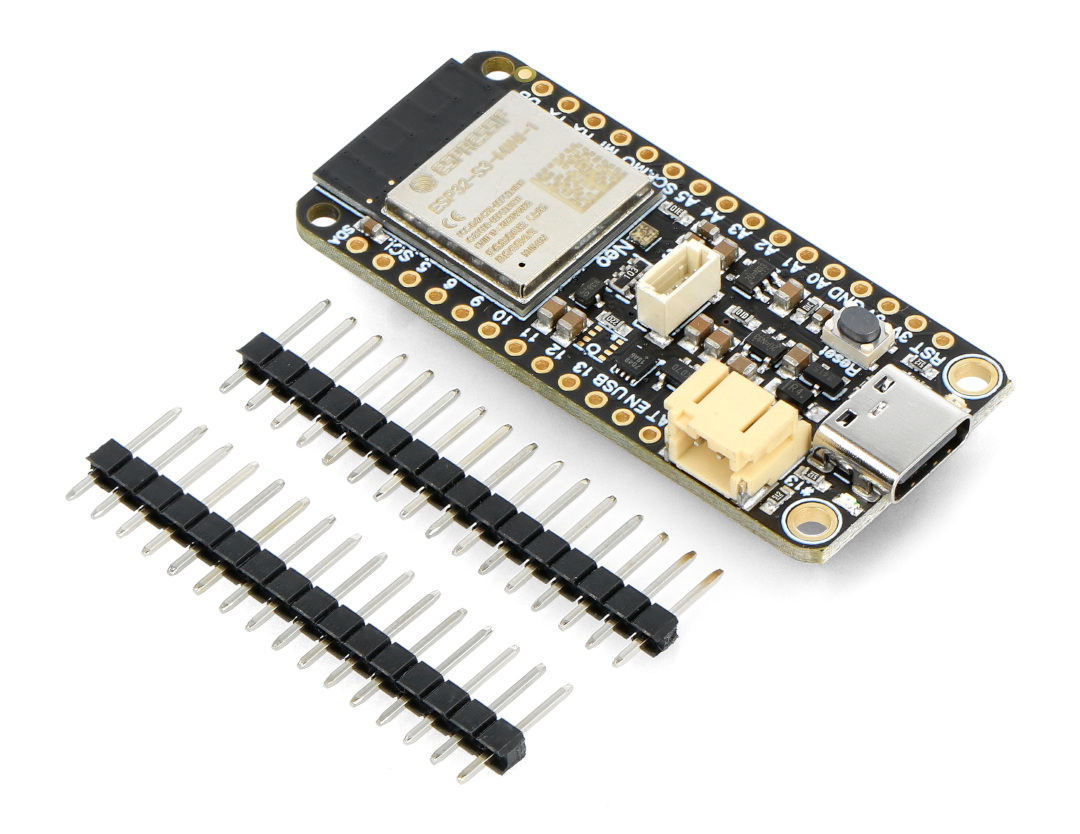

Elementy wchodzące w skład zestawu.
