Opis produktu: LiPo Charger / Booster - ładowarka Li-Pol - 5 V / 1 A - PAM2401 - SparkFun PRT-14411
Ładowarka 1-celowych akumulatorów litowo-polimerowych o napięciu nominalnym 3,7 V. Napięcie zasilania wynosi 5 V, maksymalny prąd to 500 mAh. Urządzenie posiada Booster 5 V 1 A oraz zawiera diody zabezpieczające dzięki czemu możliwe jest podłączenie szeregowo kilka ogniw. Urządzenie jest wyposażone w układ PAM2401 IC oraz MCP73831. Akumulator można zasilać z różnych źródeł: USB, bezpośrednio z zasilacza, można użyć zewnętrznego przełącznika suwakowego itd. Więcej informacji znajduje się w przewodniku użytkownika. Producent zaleca ładowania akumulatorów o pojemności minimalnej 1000 mA.

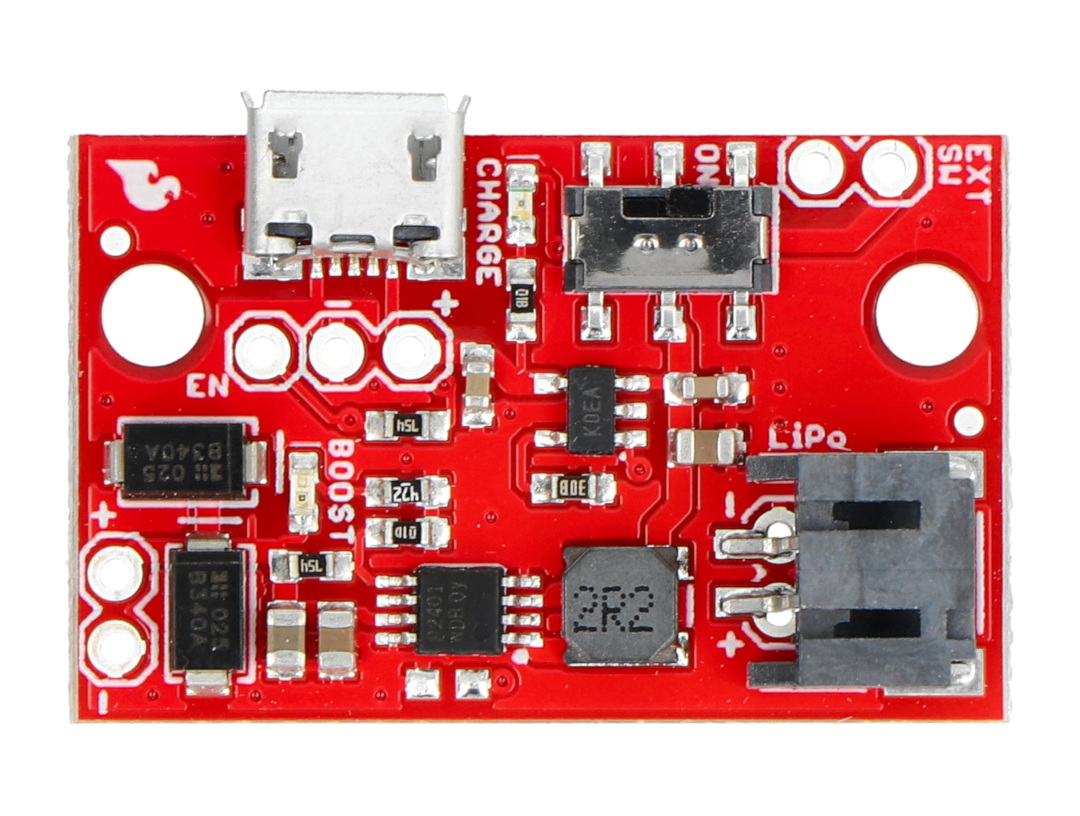

Na płytce znajduje się
Płytka zasilana jest z portu USB lub bezpośrednio z zewnętrznego źródła zasilania. Posiada przełącznik suwakowy, złącze JST.
| Pin | Opis |
|---|---|
| Piny napięcia wyjściowego(+ -) | Napięcie wyjściowe 5V, 1A. Piny oznaczone są polaryzacją (+ -). |
| Złącze baterii | Umożliwia podłączenie baterii do złącza JST lub przylutowanie przewodów do złącz. Oznaczone polaryzacją (+ -). |
| Wejście ładowania | Napięcie ładowania wynosi 5 V, a prąd 500 mA. Można użyć złącza microUSB lub przylutować przewody. Oznaczone polaryzacją (+ -). |
| Przełącznik | Na płytce znajduje się przełącznik służący do fizycznego wyłączenia baterii. Kiedy znajduje się w pozycji ON, bateria podłączona jest do ładowarki/wzmacniacza. |
| Złącza EXT SW | Służy do podłączenia wyższego przełącznika prądowego lub zewnętrznego przełącznika do baterii. |
| Złącze EN | Domyślnie włączony. Można go podłączyć do uziemienia w celu wyłączenia wyjścia. |
| Charge LED | Dioda świeci na niebiesko kiedy akumulator jest ładowany. Po zakończeniu ładowania dioda gaśnie. |
| Boost LED | Dioda świeci w na czerwono kiedy znajduje się napięcie na pinach wyjściowych |
Status ładowania
Ładowarka informuje o stanie ładowania za pomocą wbudowanej diody LED.
Specyfikacja techniczna ładowarki
- Napięcie ładowania: 5 V
- Prąd ładowania: max 500 mA
- Złącza: USB, JST
- Przełącznik suwakowy
- Diody LED: niebieska - ładowania, czerwona - boost
- Układ: MCP73831 oraz PAM2401
| Status ładowania | LED |
|---|---|
| Brak baterii | Dioda wyłączona, może migać. |
| Wyłączona | Dioda wyłączona, może migać. |
| Ładowanie | Dioda świeci. |
| Ładowanie zakończone | Dioda wyłączona. |
