Opis produktu: Ładowarka solarna USB/DC do akumulatorów Li-Ion oraz Li-Pol - Adafruit 390
Ładowarka do jednocelowych akumulatorów Li-Ion lub Li-Pol zasilana z gniazdo USB typu C lub złącza DC 5,5 / 2,1 mm z możliwością podłączenia ogniwa słonecznego. Maksymalne napięcie zasilające wynosi 6 V, a ustawiony prąd szybkiego ładowania ogniwa wynosi 500 mA z możliwością jego zmiany poprzez zmianę rezystora. Posiada układ MCP73871 automatycznie dostosowujący prąd dla osiągnięcia wyższej sprawności. Możliwe jest również podpięcie termistora NTC w celu monitorowania temperatury cel.
Ładowarka solarna USB/DC do akumulatorów Li-Ion oraz Li-Pol - Adafruit 390.
Ładowarka akumulatorów litowych z możliwością podłączenia ogniwa solarnego.Podłączenie ładowarki do zasilania

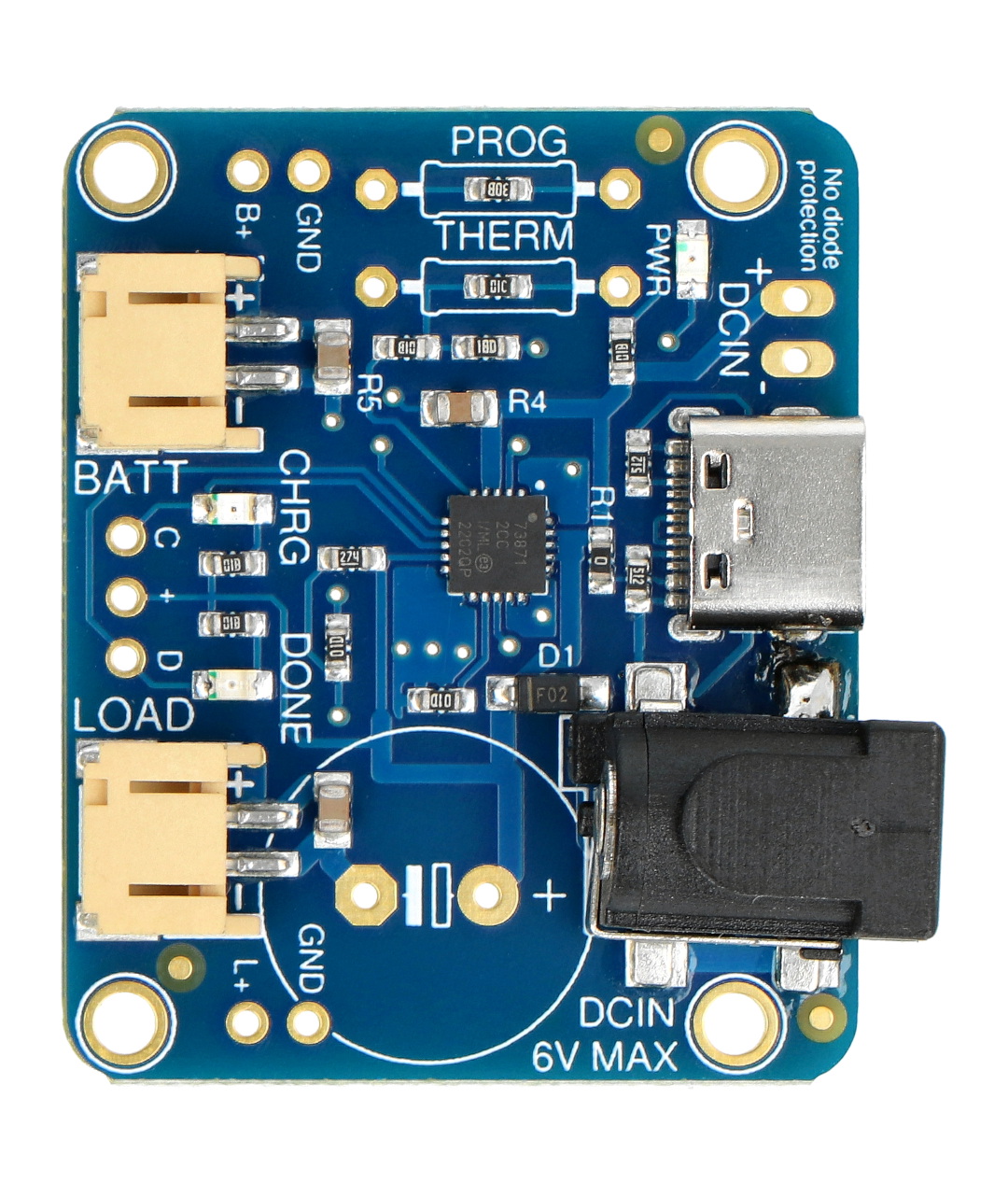

Użytkownikowi udostępnione zostały wejścia zasilania DC 5,5 / 2,1 mm, USB typu C oraz pola lutownicze dla ogniwa fotowoltaicznego. Złącza akumulatora Li-Ion / Li-Pol jak i złącze obciążenia to 2-pinowe konektory JST. W celu zapewnienia stabilnej pracy, do modułu należy wlutować dołączony w zestawie kondensator THT.
Zmiana wartości prądu ładowania

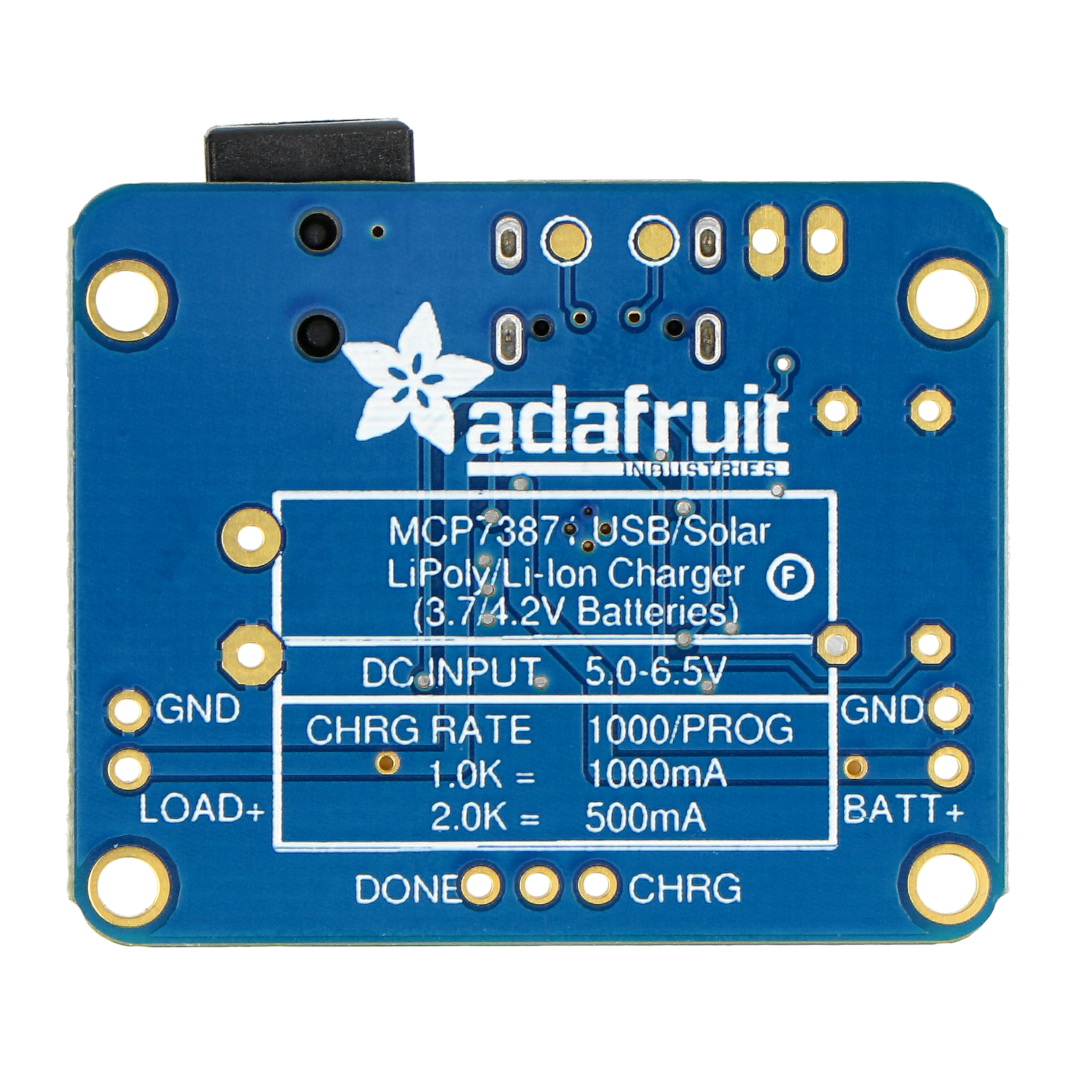

W celu zmiany wartości maksymalnego prądu ładowania akumulatora należy wymienić wlutowany na płytce rezystor SMD o wartości 2 kΩ na inny, przy czym prąd wyliczamy ze wzoru: 1000 V/PROG, gdzie PROG to wartość wlutowanego rezystora. Maksymalny obsługiwany prąd to 1 A, uzyskany poprzez zastosowanie rezystora 1 kΩ. Możliwe jest zastąpienie rezystora SMD elementem THT. W tym celu producent zastosował na płytce dodatkowe pola lutownicze.
Monitorowanie temperatury akumulatora
Układ MCP73871 umożliwia monitorowanie temperatury podłączonego akumulatora Li-Ion / Li-Pol poprzez termistor NTC 10 k. Nie jest on częścią zestawu i należy nabyć go oddzielnie. Jego montaż polega na wylutowaniu rezystora SMD i zastąpieniu do termistorem. W tym celu udostępnione zostały dodatkowe pola lutownicze THT.
Specyfikacja ładowarki do ogniw Li-Ion oraz Li-Pol
- Maksymalne napięcie wejściowe: 6 V
- Maksymalny prąd ładowania: 500 mA z możliwością regulacji od 50mA do 1 A
- Współpraca z ogniwami 3.7 V / 4.2 V
- Ładowanie poprzez USB typu C, złącze Jack 2.1 mm lub ogniwo fotowoltaiczne 6 V
- Sygnalizacja zasilania, ładowania oraz zakończenia ładowania poprzez diodę LED
- Wskaźnik niskiego poziomu baterii
- Możliwość monitorowania temperatury baterii poprzez termistor (nie jest on częścią zestawu)
- Wymiary modułu: 41 mm x 33 mm x 2 mm

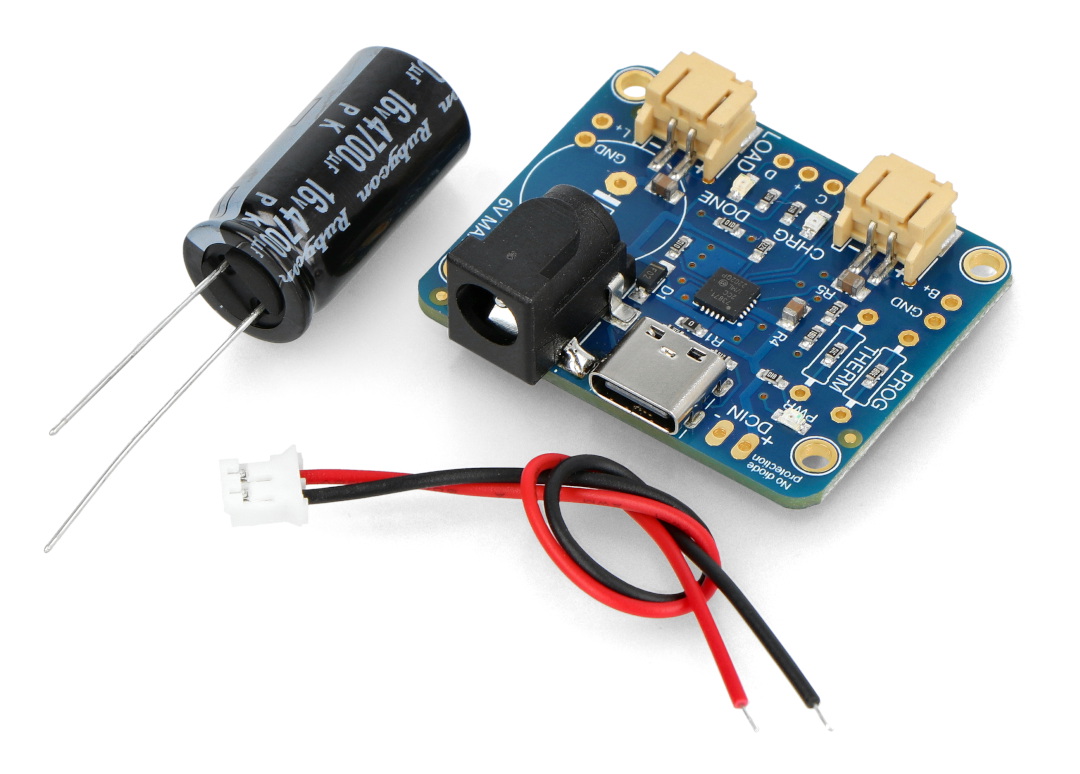

Zawartość zestawu
- Moduł ładowarki solarnej
- 2-pinowy przewód JST do złącza akumulatora bądź obciążenia
- Kondensator stabilizujący do montażu w projekcie
Zawartość zestawu.
