Opis produktu: Charger BFF - moduł ładowarki do Li-Pol/Li-Ion - dodatek do QT Py - Adafruit 5397
Moduł Charger BFF wyposażony został w układ ładowarki do akumulatorów Li-Pol oraz Li-Ion MCP73831. Płytka montowana jest bezpośrednio na pinach modułów z serii Adafruit QT Py. Umożliwia on ładowanie jednocelowych akumulatorów Li-Ion oraz Li-Pol o napięciu 3,7 V poprzez złącze JST o rastrze 2,0 mm. Ładowanie odbywa się poprzez złącze USB modułu QT Py, prąd ładowania wynosi maksymalnie 200 mA. Ładowanie akumulatora sygnalizowane jest żółtą diodą LED. Moduł może również pełnić funkcję podtrzymywania bateryjnego płytek QT Py dzięki wbudowanej diodzie Shottky. Zasilanie można przełączać za pomocą wbudowanego przełącznika suwakowego.
Moduł ładowarki do akumulatorów Li-Pol / Li-Ion będący dodatkiem do płytek QT Py. Akumulator oraz płytkę QT Py można nabyć osobno w naszym sklepie.Wyprowadzenia modułu
- Moduł wyposażony został w przełącznik suwakowy znajdujący się na środku płytki, który umożliwia przełączanie zasilania modułu QT Py.
- Gniazdo JST pozwala na podłączenie akumulatora Li-Pol / Li-Ion o napięciu 3,7 V, który ma zostać ładowany lub za pomocą którego ma być zasilany moduł QT Py.
- Żółta dioda LED znajduje się w górnym, prawym rogu płytki i informuje o ładowaniu akumulatora.
- Pin A2 umożliwia monitorowanie stanu naładowania akumulatora.
Producent przygotował przewodnik użytkownika, który znacznie ułatwia rozpoczęcie pracy z modułem w połączeniu z QT Py.
Specyfikacja modułu Charger BFF
- Układ ładowarki: MCP73831
- Maksymalny prąd ładowania: 200 mA
- Kompatybilny z: QT Py
- Ładowanie odbywa się przez złącze USB C płytki QT Py
- Obsługiwane akumulatory: jednocelowe Li-Pol oraz Li-Ion
- Wbudowana dioda LED: żółta, informująca o ładowaniu akumulatora
- Wymiary: 20,9 x 17,9 x 7,2 mm
- Masa: 1,6 g
Zestaw zawiera
- 1x Charger BFF - moduł ładowarki do Li-Pol/Li-Ion - dodatek do QT Py - Adafruit 5397
- 2x męska listwa goldpin

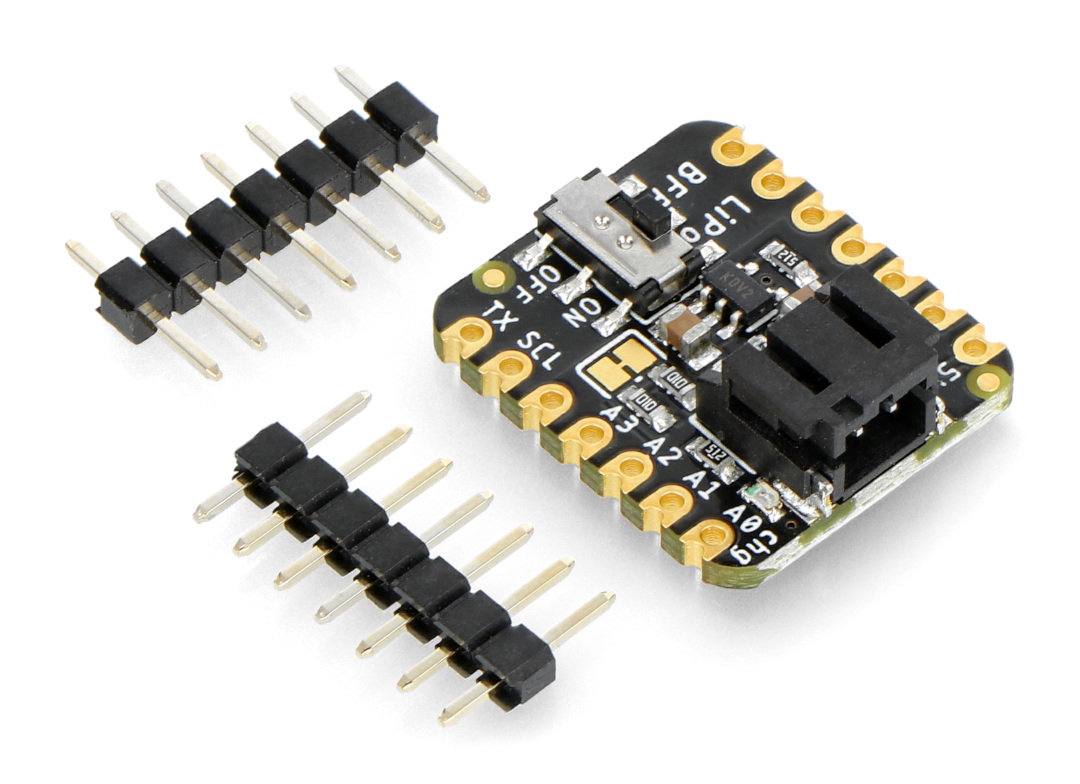

Zawartość zestawu Charger BFF.
