Opis produktu: DFRobot Gravity - Thumb Joystick z przyciskiem - moduł z płytką
Joystick podobny do analogowych urządzeń wykorzystywanych np. w kontrolerach do gier. Wykrywanie kierunków ruchu realizowane jest poprzez dwa potencjometry - po jednym (10 kΩ) na każdą oś. Urządzenie posiada także przycisk załączany poprzez naciśnięcie gałki.
Podłączenie

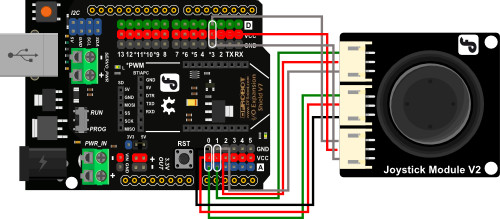

Joystick wyposażony jest w złącza Gravity co pozwala na bezpośrednie podłączenie go do płytki Arduino za pomocą ekspandera wyprowadzeń Gravity v7.1.
Informacje o położeniu gałki przekazywane są poprzez sygnał analogowy, w którym napięcie odpowiada danej pozycji. Każda oś posiada osobne wyprowadzenie analogowe. Stan przycisku wykrywany jest poprzez wyjście cyfrowe, które w przypadku załączenia osiąga stan niski.
| Produkt kompatybilny z Arduino
Dla użytkowników Arduino, producent przygotował instrukcję podłączenia wraz przykładowym kodem. |

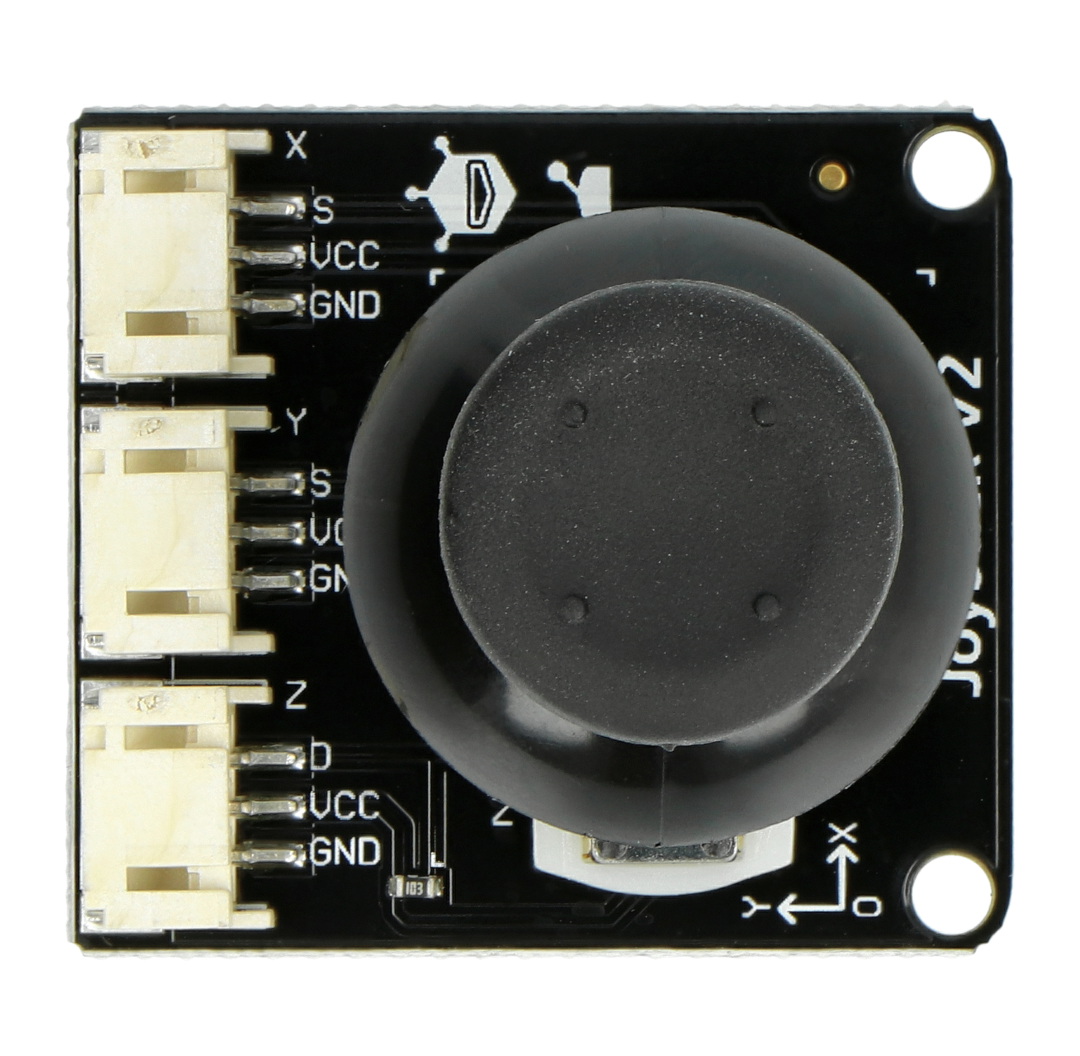

DFRobot Gravity - Thumb Joystick z przyciskiem - moduł z płytką.
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Rezystacja potencjometrów: 10 kΩ
- Interfejs:
- 2 x analogowe
- 1 x cyfrowe
- Złącza Gravity
- Wymiary: 35 x 39 mm
- Masa: 15 g
