Opis produktu: Kamera termowizyjna IR MLX90641 16×12px, 55° FOV - I2C - Waveshare 20465
Moduł kamery termowizyjnej opartej na układzie MLX90641 o rozdzielczości 16 x 12 px. Pozwala na pomiar temperatury obiektu w zakresie od -40°C do 300°C z dokładnością ± 2°C. Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C. Pole widzenia kamery FOV wynosi 55° x 35°. Kamera zasilana napięciem 3,3 V lub 5 V.
Producent udostępnia przewodnik użytkownika z instrukcją podłączenia oraz przykładowym kodem.
Kamera termowizyjna IR MLX90641.
Zasada działania kamery.
Zasada działania
Każdy obiekt emituje pewną ilość promieniowania podczerwonego, kamera wyposażona została w czujnik ciepła, który może wykryć niewielkie różnice w temperaturze obiektów w otoczeniu. Następnie zbiera informacje o promieniowaniu obiektów i tworzy obraz oparty różnicach temperatur. Im cieplejszy obiekt, tym więcej promieniowania IR wytwarza. Moduł komunikuje się z mikrokontrolerem poprzez interfejs I2C. Do prawidłowej pracy kamery należy wykorzystać układ, który posiada minimum 20000 bajtów pamięci RAM. Kamera pracuje z napięciem od 3,3 V do 5 V.
Wyprowadzenia modułu
Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C, wyposażony został w czteropinowe złącze:
- VCC - napięcie zasilania od 3,3 V do 5 V
- GND - masa układu
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C

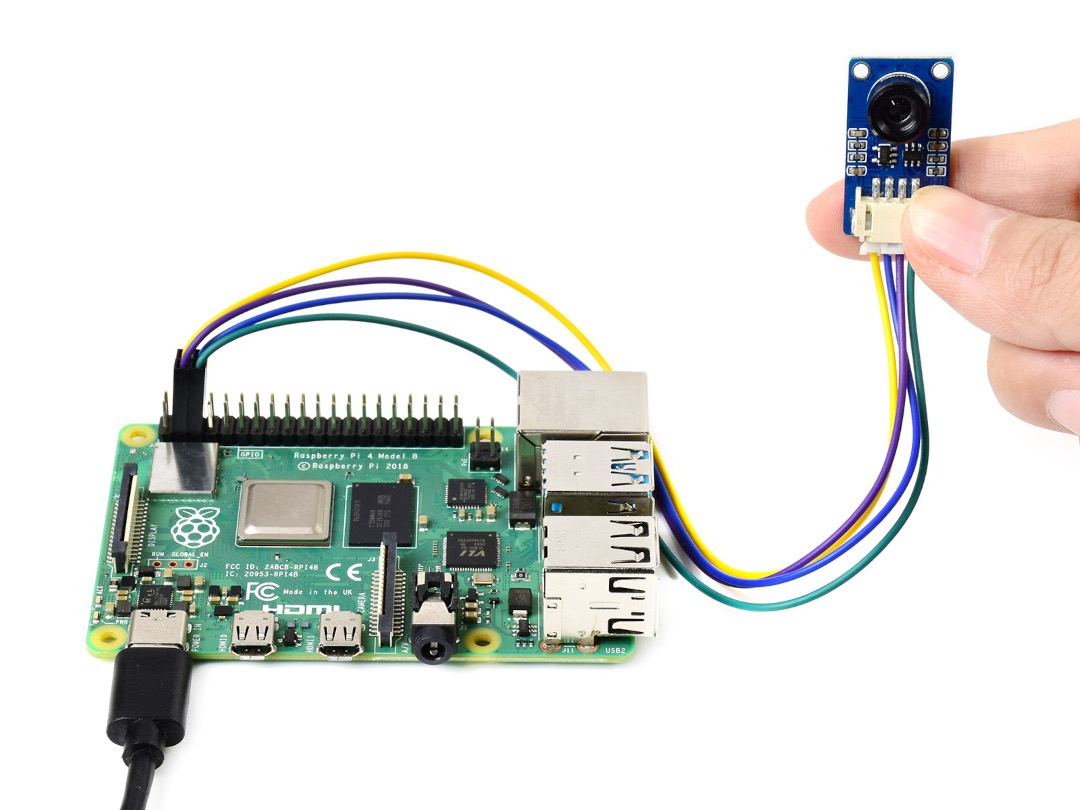

Przykład połączenia z Raspberry Pi.
Kamera termowizyjna IR.Specyfikacja kamery IR
- Napięcie zasilania: 3,3 V lub 5 V
- Pole widzenia FoV: 55° x 35°
- Interfejs: I2C
- Zakres pomiaru: od -40°C do 300°C
- Pobór prądu: ~12 mA
- Dokładność: ± 2°C (temp. otoczenia od 0°C do 50°C)
- Częstotliwość odświeżania: od 0,5 Hz do 64 Hz
- Temperatura pracy: od -40°C do 125°C
- Wymiary: 25 x 16 mm
Kamera termowizyjna IR MLX90641 16×12px, 55st. FOV - I2C - Waveshare 20465 Botland - Sklep dla robotyków
Prezentowana kamera termowizyjna IR MLX90641 marki Waveshare jest kompatybilna zarówno z mikrokontrolerem Arduino, jak i minikomputerem Raspberry Pi. Szeroki zakres pomiaru temperatury zapewnia uniwersalne zastosowanie (fabryki, magazyny i przemysł).
Na płytce znajdują się dwa otwory montażowe ułatwiające stabilną instalację modułu. Ponadto dzięki czytelnym oznaczeniom wyprowadzeń, ryzyko nieprawidłowego podłączenia kamery termowizyjnej jest ograniczone do minimum.
