Arduino Uno WiFi

Indeks: ARD-06244
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Moduł z mikrokontrolerem AVR ATmega328 wyposażony w popularny układ ESP8266 do komunikacji z sięcią WiFi. Posiada 32 kB pamięci Flash, 2 kB RAM, 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako kanały PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne.

145,53 zł
145,53 zł netto

Niedostępny
Produkt wycofany
30 dni na zwrot

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis

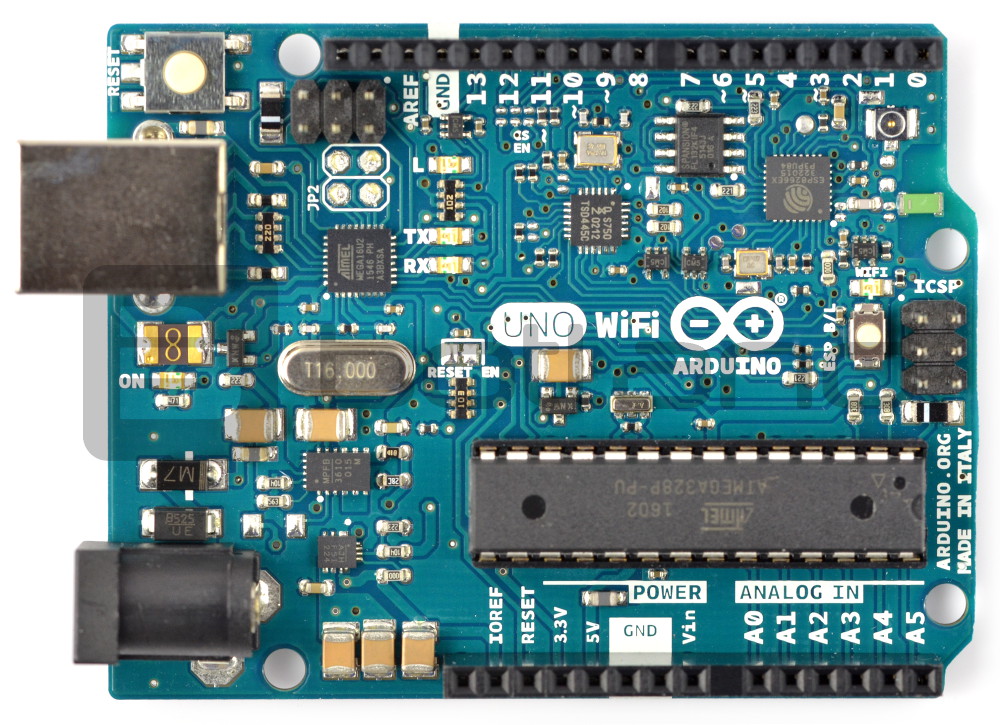

Popularna wersja płytki Arduino Uno z wbudowanym modułem ESP8266 do komunikacji z siecią WiFi. Zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM.



Wbudowany moduł ESP8266 umożliwia dostęp do WiFi, co pozwala na stworzenie sieci IoT (Internet Rzeczy). Układ posiada zintegrowany stos TCP/IP. Arduino Uno WiFi można programować w taki sam sposób jak klasyczną płytkę Arduino Uno.



Arduino Uno WiFi - moduł, platforma, atmega328, płytka,

 Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Główne cechy

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.



NazwaOpis

Zainstalowany

bootloader

Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta.

Arduino

Shield

Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.

Moduł WiFi

Wbudowany moduł ESP8266 umożliwia dostęp do WiFi, co pozwala na stworzenie sieci IoT (Internet Rzeczy). Układ posiada zintegrowany stos TCP/IP.

Wyprowadzenia

cyfrowe

14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.

Wydajność

prądowa

Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.

Wyjścia

PWM

6 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.

Wejścia

analogowe

6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.

Komunikacja

szeregowa

Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.

Pamięć

wbudowana

Układ Atmega328 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash, 1 kB EEPROM oraz 2 kB pamięci operacyjnej SRAM.

Zasilanie

złącze DC

Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu do 12 V ze złączem DC 5,5 x 2,1 mm.

Zasilanie

port USB

Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.

Złącze

ICSP

Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.

Pin

IOREF

Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.

Wbudowana

dioda LED

Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.

Wyjście

3,3 V

Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.

Mikrokontroler

w THT

Dzięki zastosowaniu obudowy przewlekanej THT w przypadku uszkodzenia mikrokontrolera głównego Atmega328P można go w prosty sposób wymienić.



Pierwsze uruchomienie

Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino.

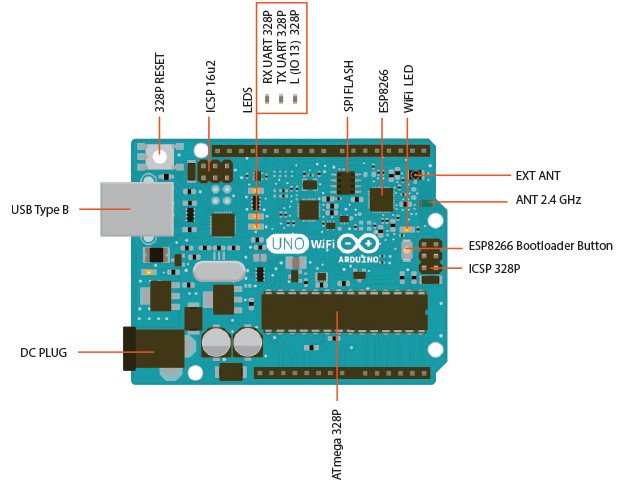

Rozkład elementów na płytce Arduino Uno WiFi.

Komunikacja z modułem WiFi

Na płytce znajduje się specjalny ekspander SPI/I2C - UART, który umożliwia komunikację z modułem ESP8266 pozostawiając wolnym główny interfejs UART (pint RX0 i TX0), który służy do komunikacji Arduino z komputerem. Szczegóły dotyczące komunikacji można znaleźć na stronie producenta i przewodniku użytkownika.



Schemat komunikacji z układem WiFi ESP8266.



Specyfikacja

  • Napięcie zasilania: od 5 V do 12 V
  • Pobór prądu: ok. 130 mA
  • Mikrokontroler: ATmega328
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 2 kB
    • Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 1 kB
  • Moduł WiFi ESP8266:
    • Architektura: Tensilica Xtensa LX106
    • Napięcie pracy: 3,3 V
    • Pamięć Flash: 4 MB
    • Pamięć RAM: 8 MB instrukcje, 12 MB dane
    • Maksymalna częstotliwość zegara: 80 MHz
    • Standard WiFi: 802.11 b/g/n 2.4 GHz
    • Czas wybudzenia z trybu uśpienia: poniżej 2s
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Podłączona dioda LED na pinie 13
  • Gniazdo USB A do programowania
  • Złącze DC 5,5 x 2,1 mm do zasilania
  • W zestawie znajduje się podkładka z tworzywa sztucznego





UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 6
UC - Moduł WiFi Tak
UC - Interfejs USB USB B
