Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis
Cyfrowy czujnik łączący pomiar zbliżeniowy metodą time-of-flight oraz zdolność mierzenia natężenia światła otoczenia. Działa w zakresie do 400 cm z rozdzielczością 1 mm. Komunikuje się poprzez magistralę I2C (złącze QWIIC), zasilany jest napięciem od 2,6 do 3,5 V.
Specyfikacja
- Napięcie zasilania: od 2,6 V do 3,5 V
- Zakres pomiarowy: od 4 do 400 cm
- Rozdzielczość: 1 mm
- Interfejs: I2C- wbudowane złącza QWIIC
- Wymiary płytki: 26 x 26 mm
Szczegóły w dokumentacji układu .
Komunikacja

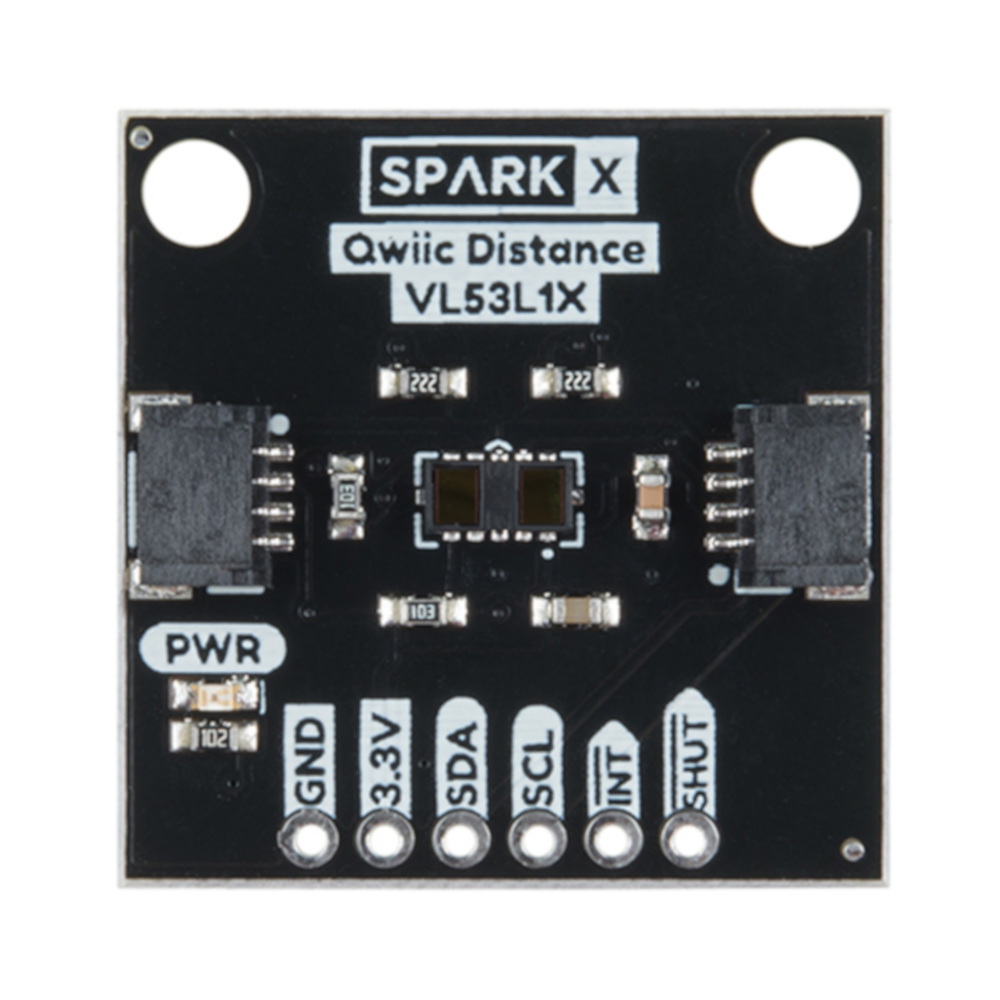

Czujnik posiada sześć wyprowadzeń do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (brak w zestawie).
| Nazwa |
Opis |
|---|---|
| GND | Masa układu. |
| 3V3 |
Napięcie zasilania modułu od 2,7 V do 3,5 V. Linie SDA i SCL są podciągane do tego poziomu przy pomocy rezystorów. |
| SDA |
Linia danych I2C. Stan niski to 0 V, a stan wysoki jest równy pinowi VIN. |
| SCL |
Linia zegarowa I2C. Stan niski to 0 V, a stan wysoki jest równy pinowi VIN. |
| INT |
Przerwanie, osiąga stan niski, gdy dane są gotowe. |
| SHUT |
Pin wyłączający moduł aktywowany stanem niskim. Domyślnie podciągnięty pod VDD. Stan niski przełącza czujnik stan czuwania. Szczegóły w dokumentacji. |
