Opis produktu: Zestaw rozszerzony z Raspberry Pi Pico 2 + Box

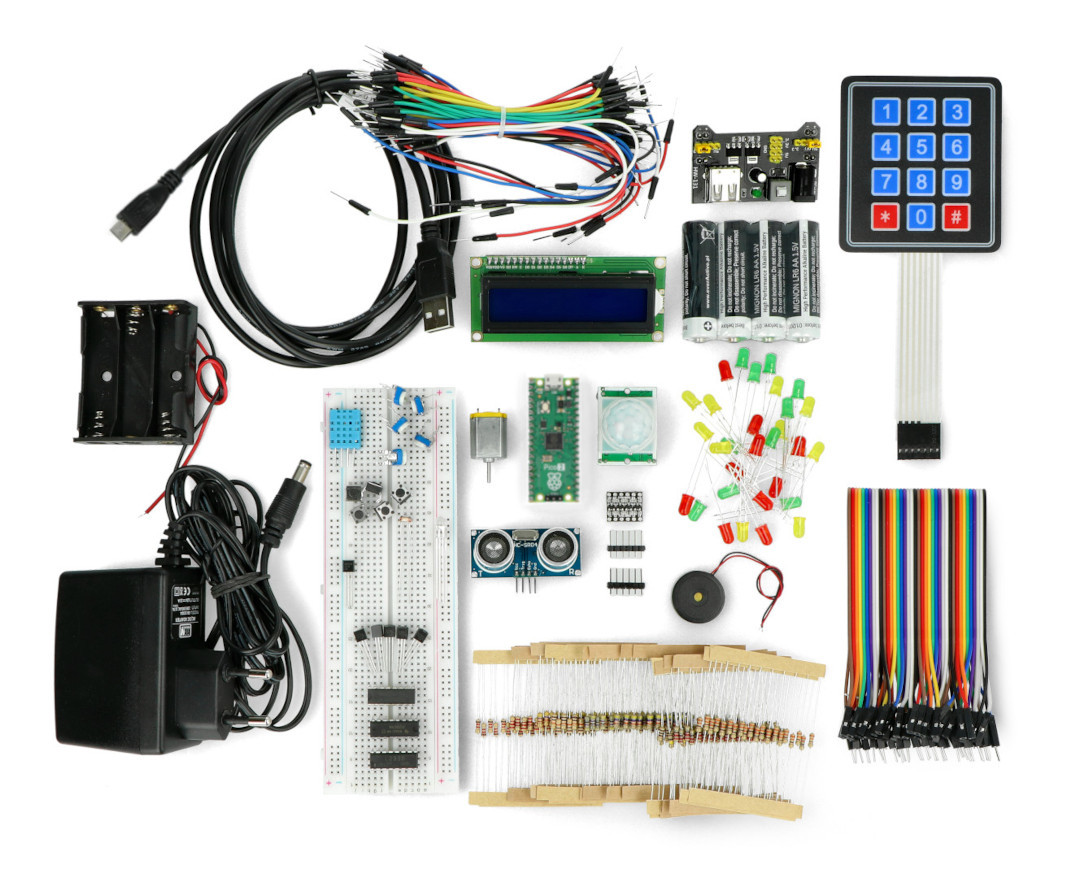

Zestaw składający się z elementów elektronicznych ułatwiających rozpoczęcie pracy z modułem Raspberry Pi Pico. W zestawie znajdują się takie elementy jak: diody LED, czujniki, układy scalone, rezystory, wyświetlacz LCD, silnik DC wraz ze sterownikiem, płytka stykowa, przyciski oraz moduł Raspberry Pi Pico z wlutowanymi złączami męskimi. Zestaw zamknięty został w poręcznym organizerze, ułatwiającym jego przechowywanie i przenoszenie.
W zestawie znajduje się duża płytka stykowa oraz przewody połączeniowe, umożliwiając tworzenie projektów bez konieczności lutowania. Przyciski wraz z diodami LED oraz wyświetlaczem LCD o układzie znaków 16 x 2, pozwalają stworzyć prosty interfejs użytkownika. Zawarte w zestawie czujniki pozwalają użytkownikowi odczytać dane z otoczenia.
Zestaw rozszerzony z Raspberry Pi Pico 2.
Raspberry Pi Pico 2
Moduł Raspberry Pi Pico 2 wyposażony został w dwurdzeniowy układ RP2350 oparty na rdzeniu ARM Cortex M33 / RISC-V Hazard3 o taktowaniu 150 MHz. Posiada 26 pinów GPIO, które pracują z napięciem 3,3 V. Moduł może być programowany w języku C/C++ lub MicroPython. Do zasilania kontrolera można wykorzystać złącze microUSB lub koszyk z 3 bateriami AA. W zestawie znajduje się wersja z wlutowanymi pinami męskimi, dzięki czemu moduł może bez problemu zostać wpięty w płytkę stykową.
W skład zestawu wchodzą:
| L.p. | Zdjęcie | Opis |
|---|---|---|
| 1 |  |
Raspberry Pi Pico 2 - moduł oparty na układzie RP2350, wyposażony w 26 pinów I/O. |
| 2 |  |
Płytka stykowa 830 pól - duża płytka z osobnymi liniami zasilania umożliwiająca tworzenie układów elektronicznych. |
| 3 |  |
Zestaw diod LED 5 mm (30 szt.) - po 10 szt. czerwonych, zielonych i żółtych elementów. |
| 4 |  |
Dioda RGB wspólna anoda - LED z czterema wyprowadzeniami potrafiąca świecić we wszystkich kolorach. |
| 5 |  |
Zestaw rezystorów (200 szt.) - po 20 szt. najpopularniejszych wartości, umożliwiających np. podłączenie diod LED. |
| 6 |  |
Tranzystory NPN BC547 (5 szt.) - układy półprzewodnikowe pozwalające m.in. sterować elementami, które pobierają większy prąd niż może dostarczyć pojedynczy pin mikrokontrolera. |
| 7 |  |
Czujnik temperatury analogowy LM35 - popularny, prosty w obsłudze termometr, podłączany do wejść analogowych Pico. |
| 8 |  |
Fotorezystor - czujnik umożliwiający pomiar natężenia padającego światła, pozwoli np. wykryć czy w pomieszczeniu jest ciemno czy jasno. |
| 9 |  |
Przyciski typu tact-switch - posłużą jako element wprowadzający dane do modułu. |
| 10 |  |
Potencjometr 10k lub 20k (5 szt.) - podobnie jak przyciski, podłączone do wyprowadzeń analogowych mogą służyć jako element interfejsu użytkownika - proste pokrętła. |
| 11 |  |
Rejestr przesuwny - umożliwia np. sterowanie większą ilością diod oszczędzając przy tym wyprowadzenia cyfrowe Raspberry. |
| 12 |  |
Ekspander PCF8574 - pozwala zwiększyć liczbę wyprowadzeń Raspberry Pi Pico. |
| 13 |  |
Buzzer bez generatora - zasilany napięciem od 1 do 40 V prosty generator sygnałów dźwiękowych. |
| 14 |  |
Przewody połączeniowe 65 szt. męsko - męskie - umożliwiają tworzenie połączeń na płytce stykowej oraz pomiędzy płytką i Arduino. |
| 15 |  |
Przewody połączeniowe 40 szt. - żeńsko - męskie o długości 20 cm - pozwalają łączyć moduły z Raspberry Pi Pico. |
| 16 |  |
Klawiatura numeryczna membranowa 12 klawiszy - pozwala stworzyć prosty interfejs użytkownika. |
|
17 |
 |
Przewód microUSB dł. 1,8 m - służący do połączenia Raspberry Pi Pico z komputerem. |
| 18 |  |
DHT11 - czujnik umożliwiający pomiar temperatury oraz wilgotności powietrza. |
| 19 |  |
Wyświetlacz LCD 16x2 z konwerterem - z niebieskim podświetlaniem - popularny wyświetlacz alfanumeryczny z przylutowanymi złączami goldpin. |
| 20 |  |
Sterownik silników L293D - mostek H umożliwiający sterowanie kierunkiem oraz prędkością obrotową dwóch silników prądu stałego. |
| 21 |  |
Czujnik PIR - umożliwia wykrywanie ruchu. |
| 22 |  |
Czujnik odległości HC-DR04 - czujnik ultradźwiękowy potrafiący wykrywać obiekty w odległości od 2 cm do 200 cm. |
| 23 |  |
Silnik DC - niewielki, prosty silnik prądu stałego zasilany napięciem od 3 V do 5 V. |
| 24 |  |
Koszyk na 3 baterie AA - moduł Raspberry pi Pico może być zasilany 3 bateriami AA. |
| 25 |  |
Konwerter poziomów logicznych 4-kanałowy - wyprowadzenia Raspberry Pi Pico pracują z napięciem 3,3 V, konwerter pozwala zmienić napięcie elementów z 5 V na 3,3 V. |
| 26 |  |
Bateria AA 4 szt. - mogą służyć do zasilania Raspberry Pi Pico. |
| 27 |  |
Moduł zasilający do płytek stykowych - płytka pozwala zasilić elementy wpięte w płytkę stykową, które wymagają napięcia 5 V / 3,3 V. |
| 28 |  |
Zasilacz impulsowy 12 V / 2,5 A - pozwala zasilić układ zasilający do płytek stykowych. |
|
29 |
 |
Organizer ułatwiający przenoszenie zestawu. |
