Opis produktu: Fermion - 3-osiowy akcelerometr - LIS2DW12 - DFRobot SEN0405
Moduł serii Fermion z wydajnym 3-osiowym akcelerometrem LIS2DW12, wyprodukowany przez firmę DFRobot. Odznacza się niskim poborem mocy (50nA), a także niskim poziomem szumów. Moduł posiada wybieraną przez użytkownika skalę pomiarową (±2 g / ±4 g / ±8 g / ±16 g) i jest w stanie dokonywać pomiarów przyśpieszeń z częstotliwością przesyłania danych od 1,6 Hz do 1,6 kHz. Komunikuje się przez interfejs I2C i jest zasilany napięciem 3,3 V. Czujnik wyposażono w dwa niezależne programowalne wyjścia przerwania oraz układ wewnętrzny, które umożliwiają wykrywanie ruchu i przyśpieszenia, wykrywanie swobodnego spadania i określanie orientacji, a także rozpoznawanie pojedynczego / podwójnego dotknięcia.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem.

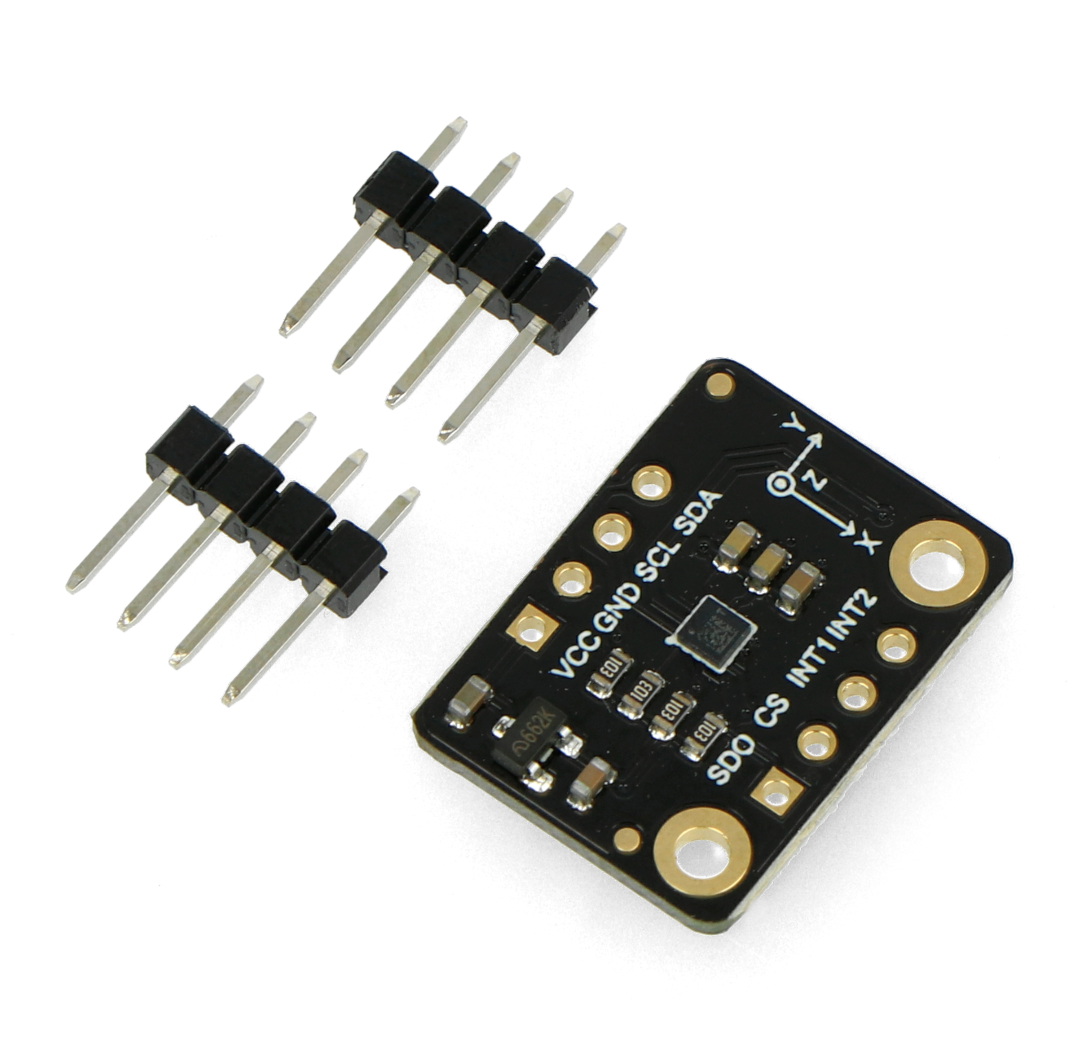

Fermion - 3-osiowy akcelerometr - LIS2DW12.

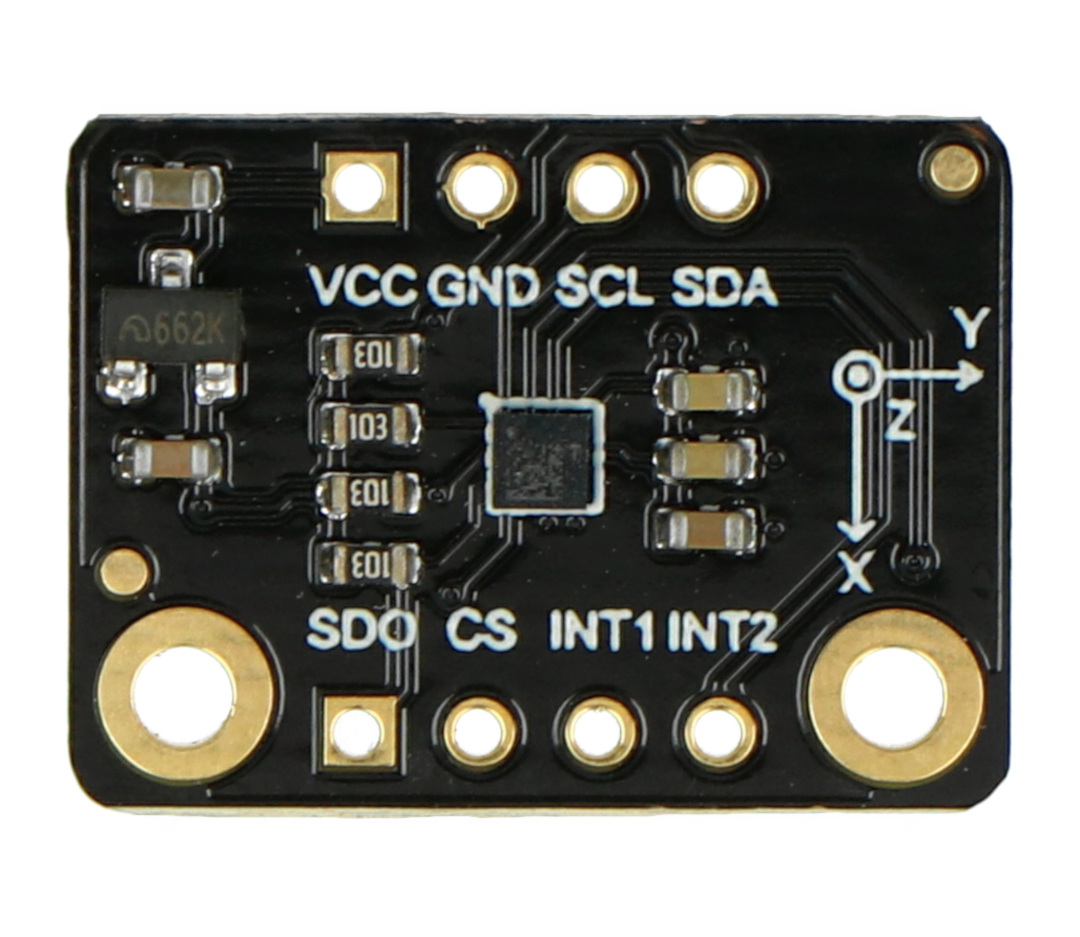

Moduł wyposażony w układ LIS2DW12.
Specyfikacja techniczna akcelerometru Fermion:
- Napięcie robocze: 3,3 V
- Prąd roboczy:
- 50 nA (tryb niskiego zużycia energii)
- 0,17 mA (tryb wysokiej wydajności)
- Interfejs: SPI / I2C
- Adres I2C: 0x19 (adres domyślny) / 0x18 (do wyboru)
- Opcjonalna skala pomiarowa: ±2 g / ±4 g / ±8 g / ±16 g
- Temperatura pracy: od -40°C do 85°C
- 16-bitowe wyjście danych
- Częstotliwość: od 1,6 Hz do 1600 Hz
- Bardzo niski poziom szumów: 1,3 mg RMS (tryb niskiego poboru mocy)
- 32-poziomowe FIFO
- Odporność na wstrząsy 10000 g
- Wymiary modułu: 15 mm x 20 mm
Zestaw zawiera:
- 1 x Fermion - LIS2DW12 3-osiowy akcelerometr
- 2 x złacze goldpin 4-pin - raster 2,54 mm

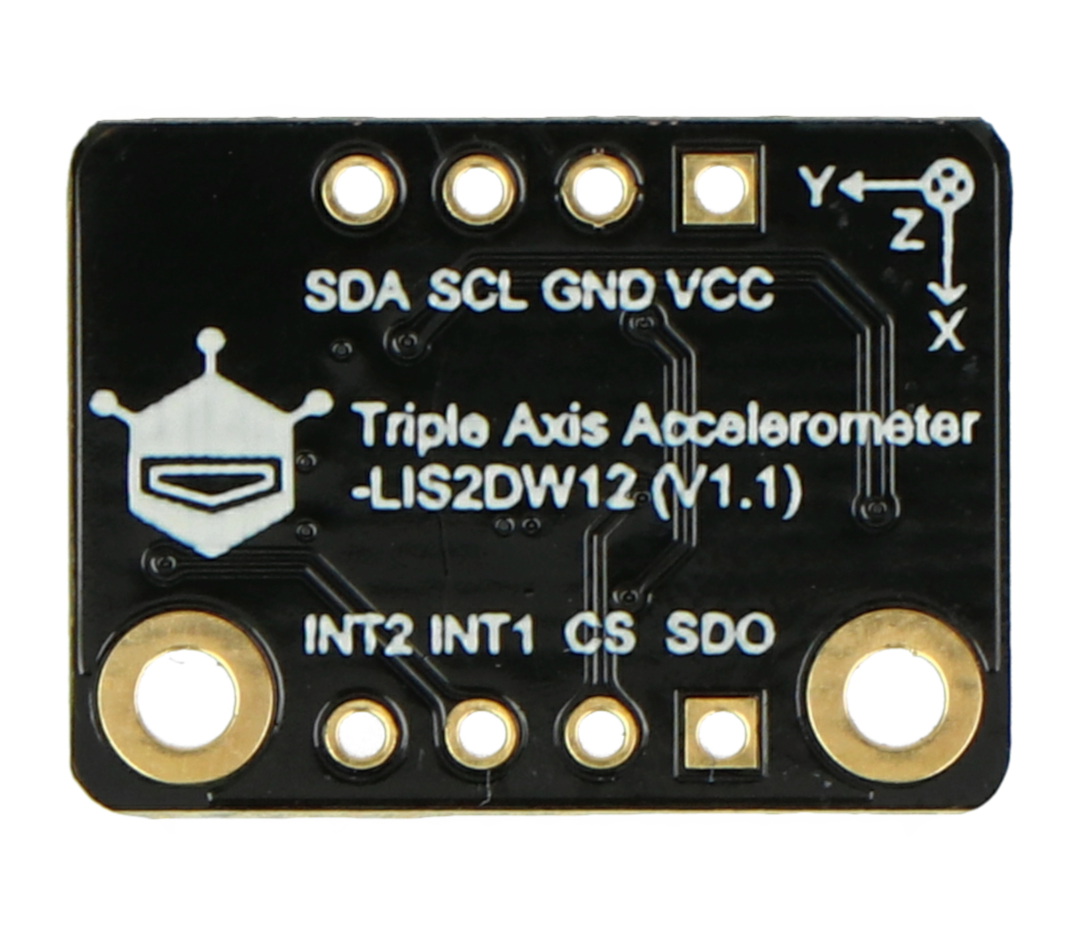

Opis wyprowadzeń
- VCC - pin zasilania 3,3 V
- GND - masa układu
- SCL - pin linii zegara interfejsu I2C
- SDA - pin linii danych interfejsu I2C
- INT2 - pin przerwania 2
- INT1 - pin przerwania 1
- CS - wybór SPI
- SDO - wybór adresu I2C / linia danych SPI MOSI
Przegląd funkcji modułu
- Możliwość wyboru skali pomiarowej: ±2 g / ±4 g / ±8 g / ±16 g
- Dwa niezależne programowalne wyjścia przerwania
- Inteligentna funkcja uśpienia i wybudzenia
- Wykrywanie swobodnego spadania
- Dedykowany wewnętrzny układ do realizacji różnych funkcji jak np. wykrywanie orientacji 6D / 4D, konfigurowalne rozpoznawanie pojedynczego, podwójnego dotknięcia itp.
Do zestawu dołączono dwie 4-pinowe listwy goldpin - raster 2,54 mm.
