Opis produktu: Shelly 1PM Gen3 - 1x przekaźnik AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth 16 A - pomiar energii - aplikacja Android / iOS
Shelly 1PM Gen3 to kompaktowy, inteligentny przekaźnik, który umożliwia zdalne sterowanie urządzeniami od 110 V do 240 V AC lub od 24V do 30 V DC oraz monitorowanie ich zużycia energii. Dzięki łączności WiFi i Bluetooth, można go łatwo zintegrować z systemami automatyki domowej, takimi jak Google Assistant, Alexa czy Samsung SmartThings, co pozwala na sterowanie głosowe i automatyzację. W porównaniu do swojego poprzednika, zyskał ulepszony procesor i większą pamięć. Shelly 1PM Gen3 może być zainstalowany w standardowych puszkach elektrycznych, za gniazdami zasilającymi lub w innych miejscach o ograniczonej przestrzeni. Dodatkowo, posiada wbudowany interfejs webowy, który umożliwia monitorowanie i kontrolowanie jego działania, a także dostosowywanie ustawień.

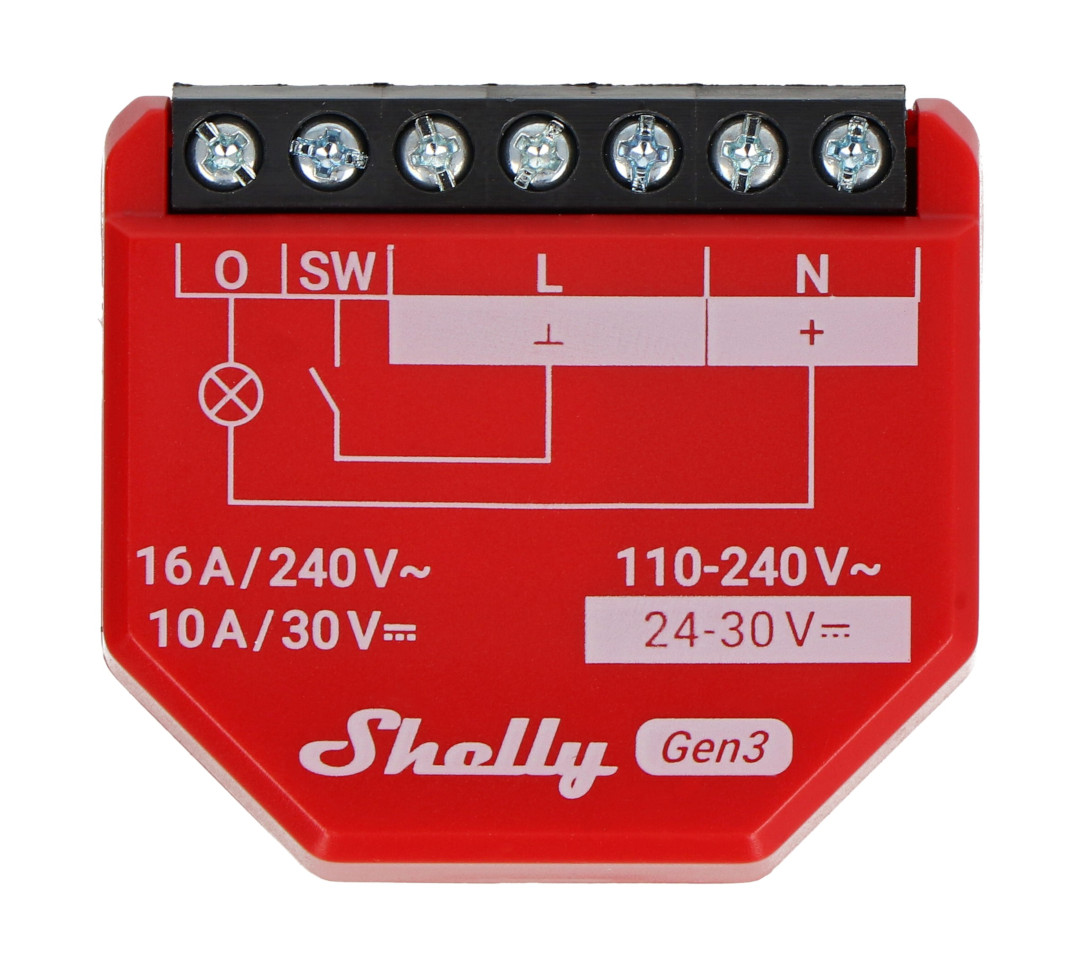

Shelly 1PM Gen3 - 1x przekaźnik AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth 16 A - pomiar energii - aplikacja Android / iOS.

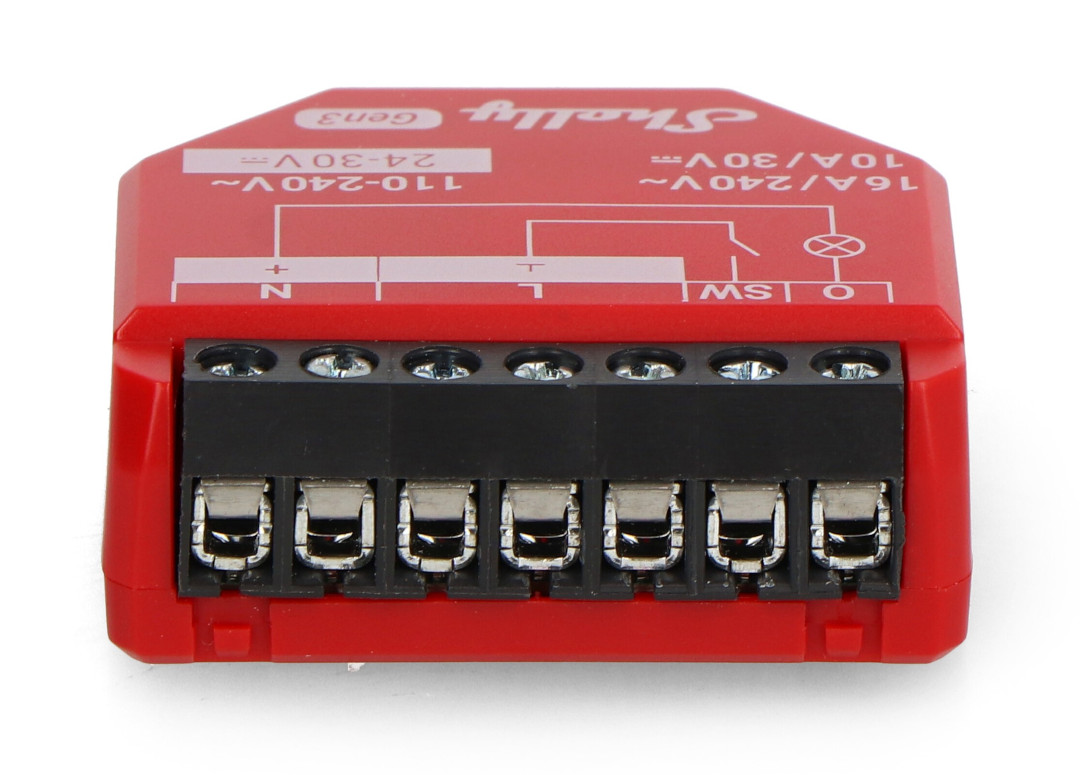

Przekaźnik posiada złącza śrubowe do montażu przewodów.
Co wnosi Gen3?
Seria Gen3 wprowadza szereg ulepszeń w porównaniu do poprzednich modeli. Dzięki zwiększonej pamięci do 8 MB oraz nowoczesnemu procesorowi, urządzenie zapewnia szybsze działanie i lepszą responsywność.
Schemat podłączenia modułu Shelly 1PM Gen3
Przed przystąpieniem do podłączenia modułu Shelly 1PM, należy wyłączyć zasilanie w obwodzie, w którym będzie on instalowany. Upewnij się, że urządzenie jest umieszczone w bezpiecznym miejscu, chronionym przed wpływem warunków atmosferycznych i niedostępnym dla osób nieuprawnionych.
Moduł wyposażony jest w sześć złącz śrubowych, do których można podłączyć przewody za pomocą wkrętaka. Oto opis poszczególnych złącz:
- O: wyjście bezpotencjałowe
- L1 / L: zasilanie 230 V AC (lub od 24 V do 30 V DC), biegun dodatni
- SW: wejście przełącznika, które kontroluje wyjście O
- Port debugowania: służy do diagnostyki i testowania modułu
Zawsze pamiętaj o zachowaniu ostrożności podczas pracy z urządzeniami elektrycznymi.

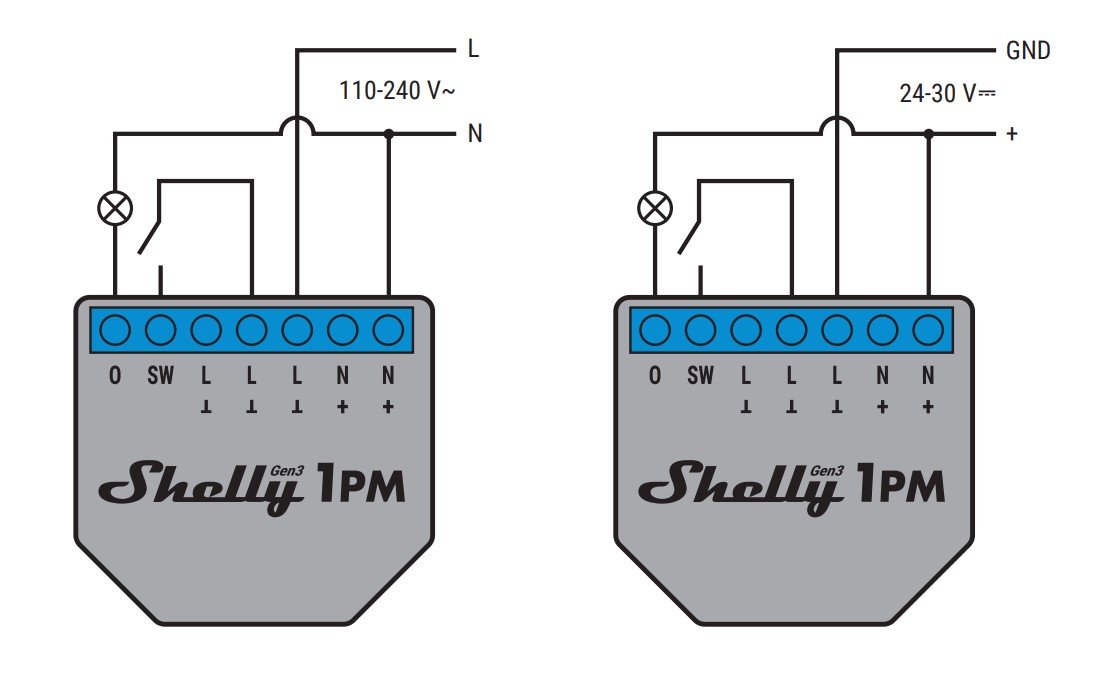

Schemat podłączenia modułu.
Przekaźnik nie wymaga stosowania dodatkowej bramki.
Konfiguracja modułu Shelly 1PM Gen3
- Połączenie z siecią urządzenia: należy połączyć się z bezprzewodową siecią o nazwie "shelly1pm-xxxxxx", gdzie "xxxxxx" to unikalny numer seryjny urządzenia
- Pobranie aplikacji: następnie, należy pobrać aplikację Shelly z Google Play lub App Store
- Wstępna konfiguracja: w aplikacji wystarczy kliknąć na domyślną nazwę urządzenia, aby rozpocząć proces konfiguracji
- Alternatywna konfiguracja przez przeglądarkę: można również skonfigurować urządzenie przez stronę internetową. W tym celu, po połączeniu się z siecią Shelly, należy otworzyć przeglądarkę i wpisać adres http://192.168.33.1. Pojawi się strona konfiguracyjna, na której należy wybrać domową sieć WiFi oraz podać hasło dostępu
Specyfikacja techniczna przekaźnika

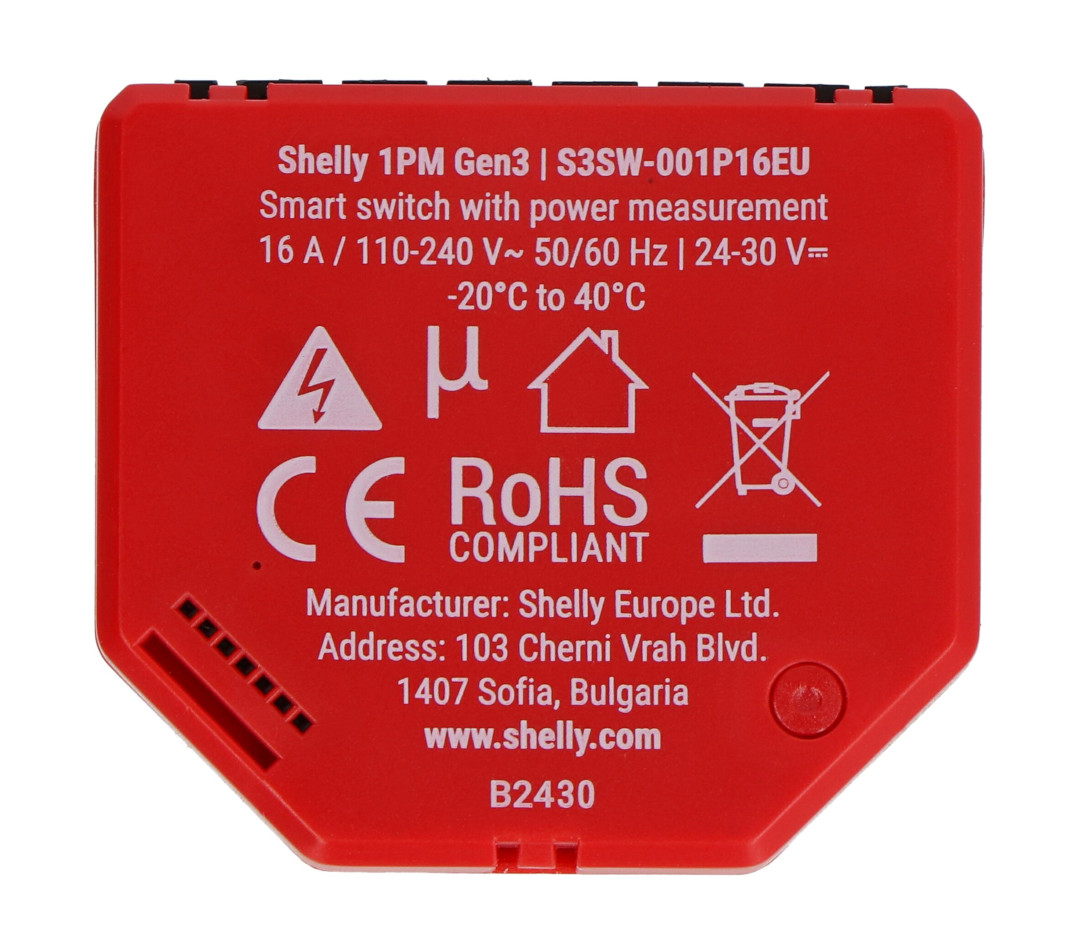

- Model: S3SW-001P16EU
- Napięcie zasilania: od 110 V do 240 V AC / od 24 V do 30 V DC
- Pobór energii: < 1,2 W
- Typ wyjść sterujących: przekaźnikowe
- Maksymalne napięcie przełączania AC: 240 V
- Maksymalne napięcie przełączania DC: 30 V
- Maksymalne obciążenie AC: 16 A
- Maksymalne obciążenie DC: 10 A
- Protokół WiFi: 802.11 b/g/n, pasmo 2,4 GHz
- Protokół Bluetooth: 4.2
- Złącza: 6 terminali śrubowych (O, L1/L, SW, port debugowania)
- Maksymalne zużycie mocy: 3680 W
- Obsługiwane protokoły: HTTP, MQTT, UDP, WebHooks
- Zarządzanie energią: funkcje pomiaru mocy
- Interfejs: wbudowany interfejs webowy do konfiguracji i monitorowania
- Integracje: kompatybilność z Google Home, Amazon Alexa i Samsung SmartThings
- Wymiary: 42 x 37 x 16 mm
- Masa: 27 g
Przekaźnik może sterować szeroką gamą urządzeń i sprzętów.
| Porównanie urządzeń Shelly Gen1, Gen2, Gen3 i Gen4 | ||||
|---|---|---|---|---|
| Funkcja | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Moc obliczeniowa | Podstawowa | Bardziej wydajne procesory niż w Gen 1 | Chip Shelly dla optymalnej wydajności | Najbardziej zaawansowana moc obliczeniowa |
| Pamięć | Pamięć podstawowa | Do 4 MB Flash (8 MB w PRO) | 8 MB Flash, 256 kB RAM | Więcej niż Gen 3 (512 kB RAM) |
| Bluetooth | Nie | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji |
| Skrypty i automatyzacja | Nie | Rozszerzone możliwości automatyzacji | Zaawansowane skrypty i automatyzacja | Zaawansowane skrypty i automatyzacja |
| Monitorowanie energii | Podstawowe (wybrane modele) | Rozszerzone monitorowanie (część modeli) | Zaawansowane monitorowanie i funkcje bezpieczeństwa | Zaawansowane monitorowanie i funkcje bezpieczeństwa |
| Sterowanie urządzeniem | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Komponenty wirtualne | Nie | Dostępne (tylko PRO) | Obsługiwane | Obsługiwane |
| Wsparcie KNX | Nie | Tak (tylko wybrane PRO) | Tak (wybrane urządzenia) | Tak (wybrane urządzenia) |
| Bluetooth Gateway | Nie | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) |
| KVS (Key-Value Store) | Nie | Tak | Tak | Tak |
| Timer Loop | Nie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie |
| Wzmacniacz zasięgu | Nie | Tak | Tak | Tak (WiFi i ZigBee) |
| AP i WiFi jednocześnie | Nie | Tak | Tak | Tak |
| Ethernet | Nie | Tak (tylko PRO) | Tak (tylko PRO) | Tak (tylko PRO) |
| Przeznaczenie | Podstawowa automatyka domowa | Większe możliwości, skrypty, lepsze podzespoły | Zaawansowana automatyzacja, przyszłościowe rozwiązania | Pełna automatyzacja, najwyższa elastyczność |
| Wsparcie protokołów | Brak | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Wirtualne komponenty | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
