Opis produktu: Shelly 1 Gen4 - przekaźnik AC 110 - 240 V, DC 24 - 48 V, WiFi / Bluetooth / ZigBee / Matter 16 A - aplikacja Android / iOS
Shelly 1 Gen4 to nowoczesny jednokanałowy przekaźnik wyposażony w styk beznapięciowy oraz wbudowany czujnik temperatury. Znakomicie nadaje się do automatyzacji urządzeń, dzwonków do drzwi, bram garażowych, oświetlenia, systemów chłodzenia i ogrzewania, a także systemów nawadniania. Dzięki obsłudze protokołów komunikacyjnych, takich jak WiFi, ZigBee, Bluetooth i Matter, zapewnia doskonałą kompatybilność z ekosystemami SmartHome . Shelly 1 Gen4 obsługuje napięcia w przedziale od 110 V do 240 V AC lub od 24 V do 48 V DC oraz wyróżnia się szybkim procesorem ESP‑Shelly‑C38F. Dzięki kompaktowym rozmiarom przekaźnik umożliwia montaż w standardowych puszkach podtynkowych.

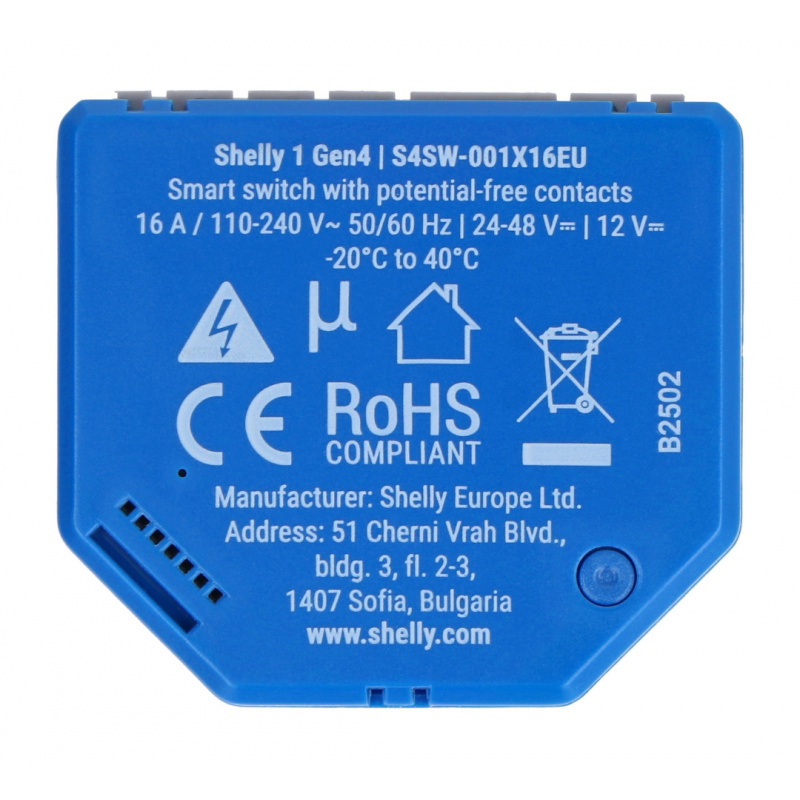

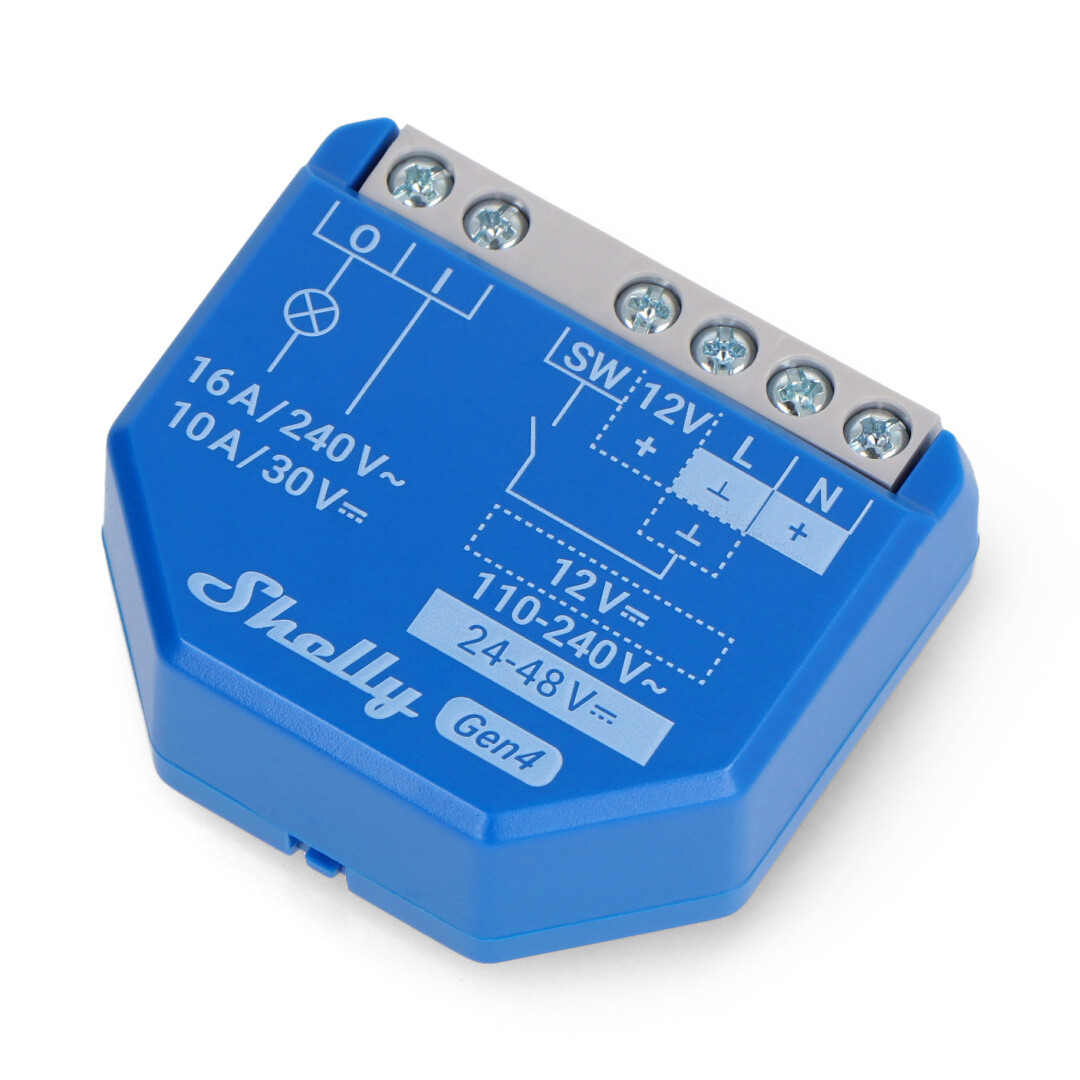

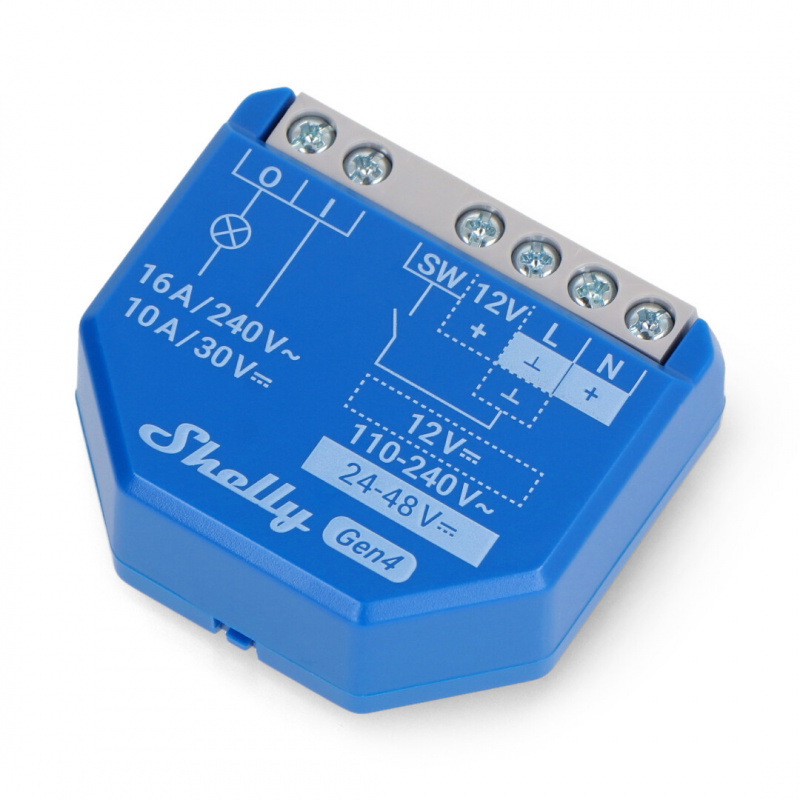

Shelly 1 Gen4 - przekaźnik AC 110 - 240 V, DC 24 - 48 V, WiFi / Bluetooth 16 A - aplikacja Android / iOS.

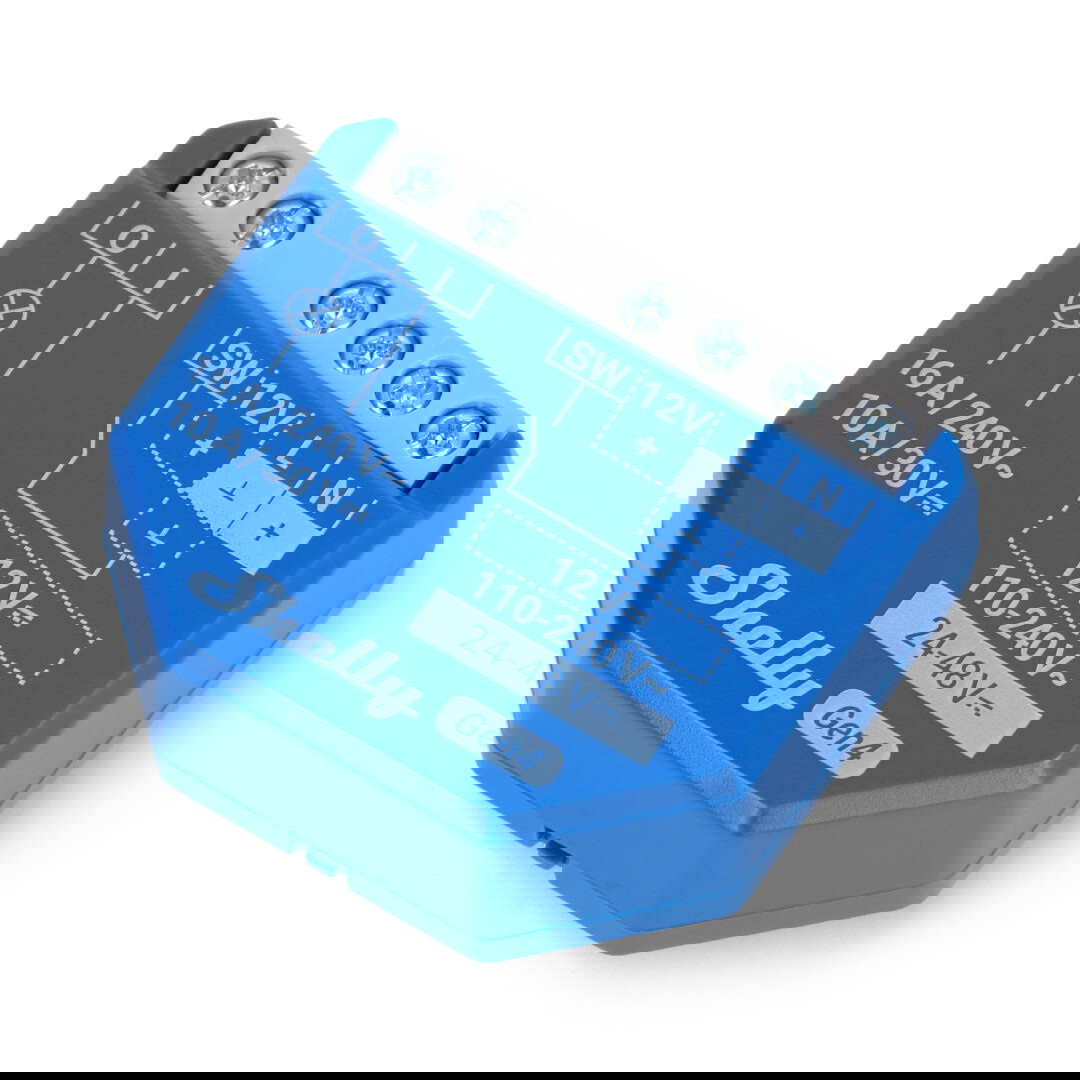

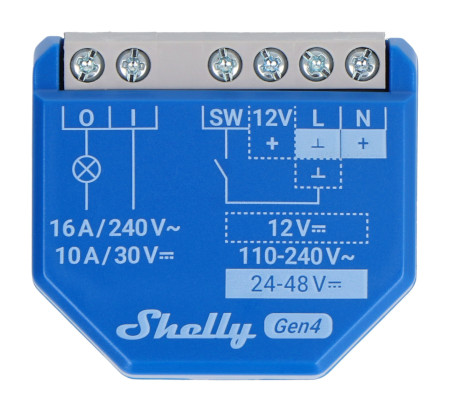

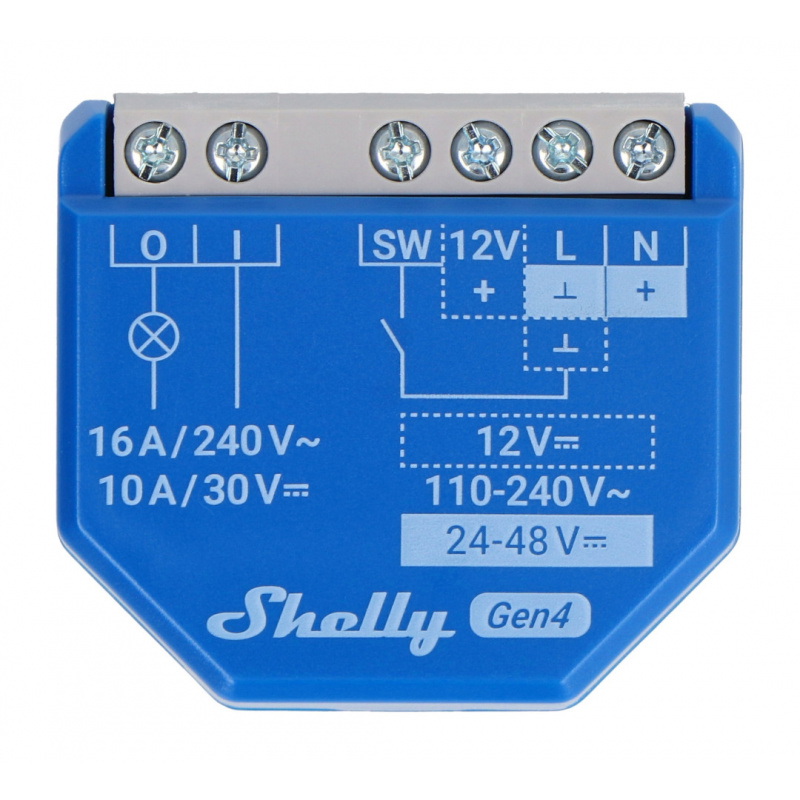

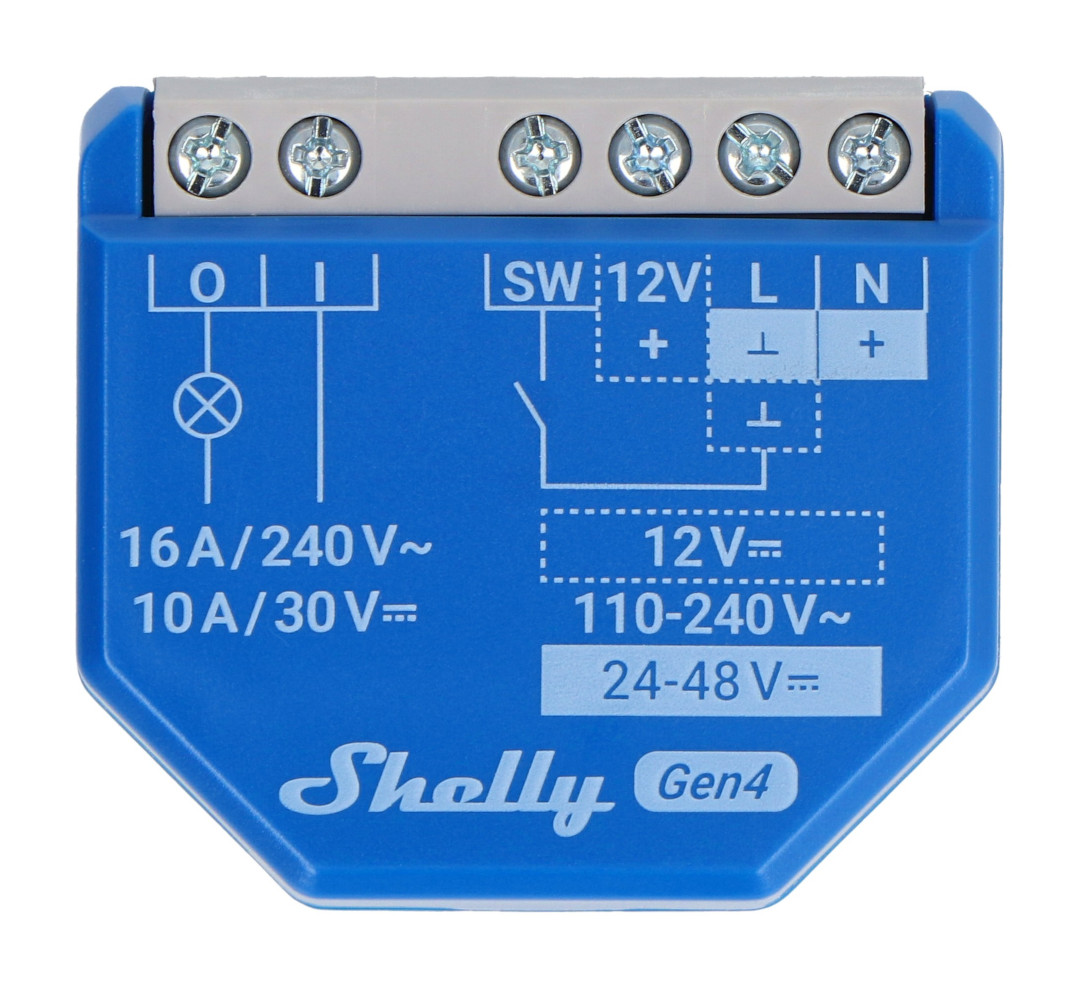

Schemat podłączenia przedstawiony na obudowie modułu.
Główne cechy Shelly 1 Gen4
- Wieloprotokołowa łączność: obsługa WiFi, Bluetooth, ZigBee i Matter
- Styk beznapięciowy: możliwość sterowania m.in. bramami, kotłami i systemami chłodząco-grzewczymi
- Szeroki zakres obsługiwanego napięcia wyjściowego: do 16 A dla 240 V oraz 10 A dla 30 V
- Zespolony procesor ESP‑Shelly‑C38F: szybka reakcja, pamięć 8 MB, wsparcie MQTT i REST API
- Integracja z asystentami głosowymi: kompatybilność z Amazon Alexa, Google Assistant i Samsung SmartThings
- Rozbudowane opcje sterowania lokalnego: harmonogramy, sceny, skrypty, KNXnet/IP, HTTPS, MQTTS
- Kompaktowa konstrukcja: łatwy montaż w standardowych puszkach instalacyjnych
Schemat podłączenia modułu Shelly 1 Gen4
Przystępując do instalacji Shelly 1 Gen4 należy pamiętać o odłączeniu zasilania w obwodzie. Miejsce montażu modułu powinno być suche, bezpieczne od wilgoci oraz dobrze wentylowane. Montowane urządzenie powinno znajdować się z dala od wszelkich źródeł ciepła, a osoby nieuprawnione nie powinny mieć dostępu do sterownika.
Moduł wyposażony jest w sześć złączy śrubowych, które umożliwiają trwałe i bezpieczne podłączenie przewodów przy użyciu klasycznego wkrętaka. Poniżej znajduje się opis funkcji poszczególnych złącz:
- O - wyjście przełączające (do podłączenia obciążenia)
- L - zasilanie modułu: od 110 V do 240 V AC lub od 12 V do 48 V DC (biegun dodatni)
- N - neutralny (biegun ujemny)
- SW - wejście sterujące, umożliwiające podłączenie przycisku lub łącznika ściennego
- Port debugowania - służy do diagnostyki technicznej, testowania i aktualizacji oprogramowania
Pamiętaj o zachowaniu szczególnej ostrożności i stosowaniu odpowiednich środków bezpieczeństwa podczas pracy z urządzeniami elektrycznymi.

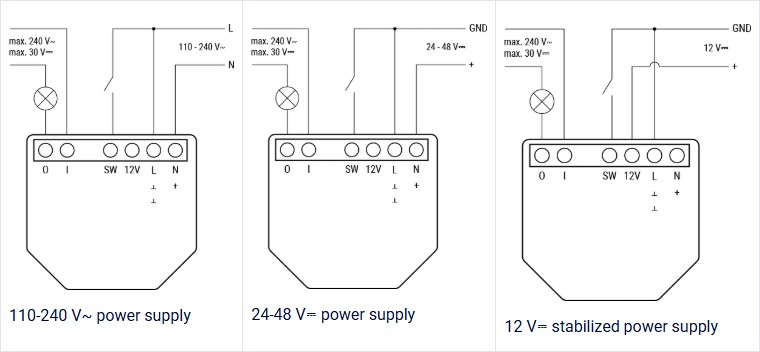

Podstawowy schemat podłączenia sterownika Shelly 1 Gen4.

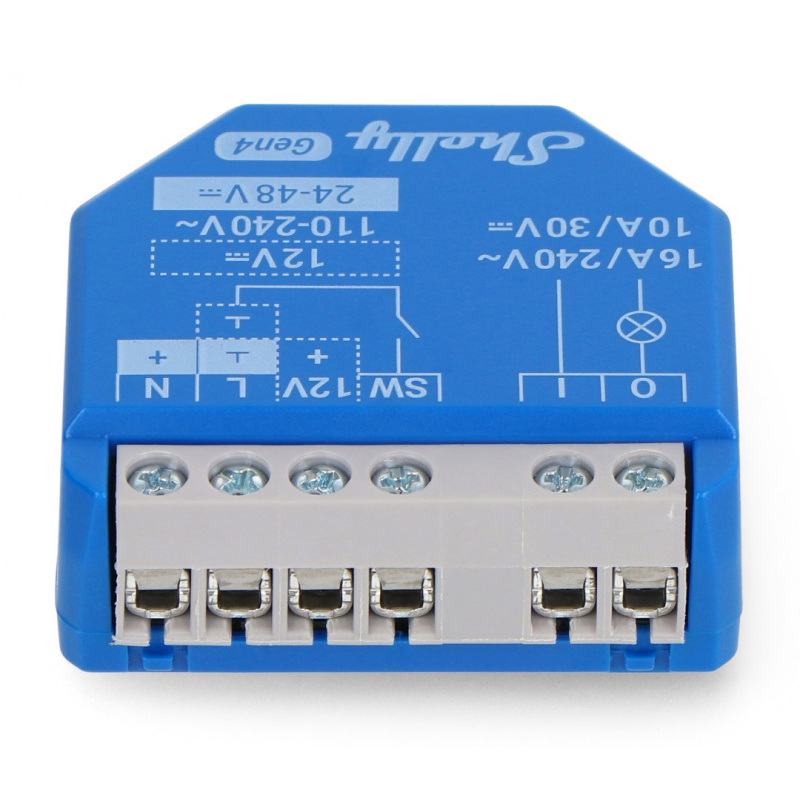

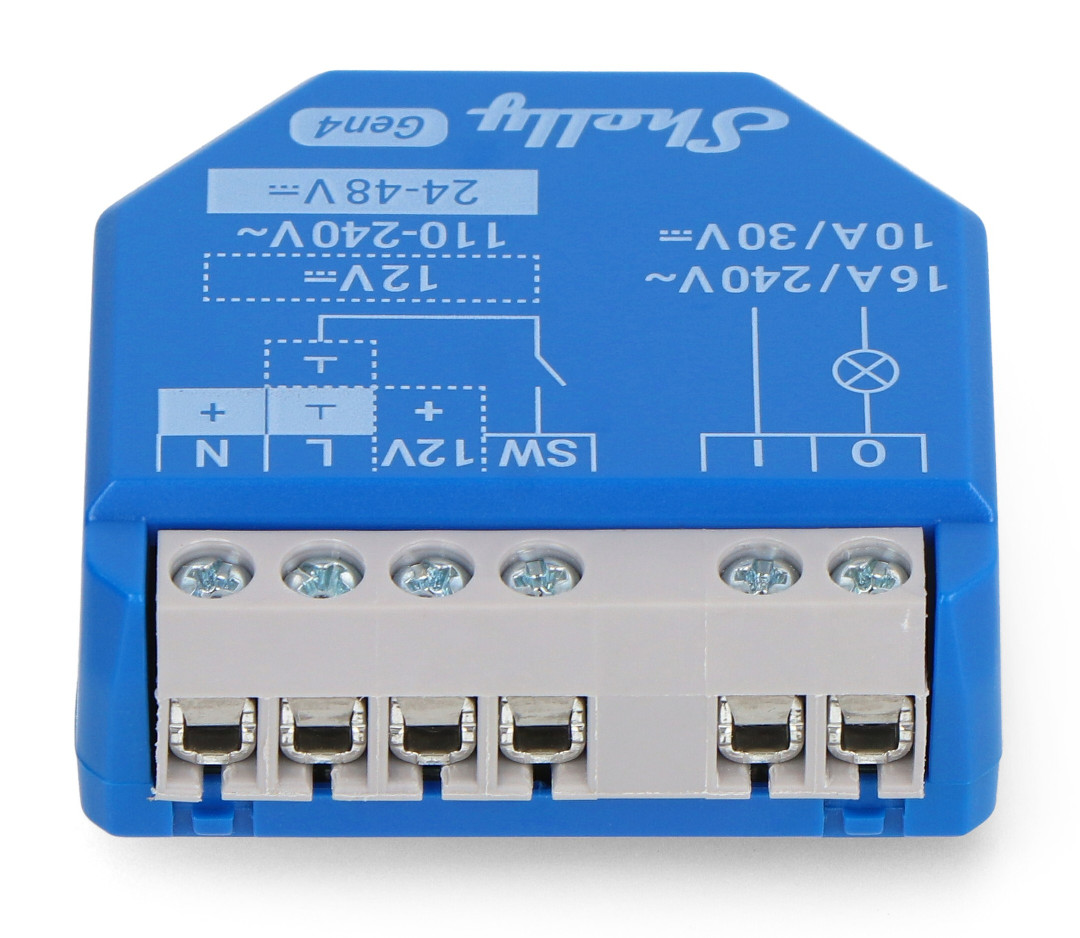

Shelly 1 Gen4 posiada sześć złączy śrubowych umożliwiających trwałe i bezpieczne podłączenie przewodów.
Konfiguracja modułu Shelly 1 Gen4
- Połączenie z siecią modułu:
Po podłączeniu modułu Shelly 1 Gen4 do zasilania należy połączyć się z jego tymczasową siecią WiFi o nazwie „Shelly1G4-xxxxxxxxxxxx ”, gdzie „xxxxxx” to unikalny numer seryjny urządzenia. - Pobranie aplikacji:
Pobierz aplikację Shelly ze sklepu Google Play lub App Store i zainstaluj ją na swoim smartfonie. - Wstępna konfiguracja w aplikacji:
Po uruchomieniu aplikacji Shelly wybierz domyślną nazwę swojego urządzenia, aby rozpocząć konfigurację. Następnie postępuj zgodnie z instrukcjami na ekranie, wybierając swoją domową sieć WiFi i podając hasło dostępu. - Alternatywna konfiguracja przez przeglądarkę:
Po połączeniu się z siecią Shelly otwórz przeglądarkę internetową i wpisz adres: http://192.168.33.1.
Na wyświetlonej stronie konfiguracyjnej wybierz swoją sieć WiFi i wprowadź hasło, aby moduł mógł połączyć się z domową siecią bezprzewodową.
Specyfikacja techniczna przekaźnika Shelly 1 Gen4
- Model: S4SW-001X16EU
- Napięcie zasilania: od 110 V do 240 V AC / 12 V DC / od 24 V do 48 V DC
- Pobór energii: < 1 W
- Typ wyjść sterujących: styk beznapięciowy
- Maksymalne napięcie przełączania AC: 240 V
- Maksymalne napięcie przełączania DC: 30 V
- Maksymalne obciążenie AC: 16 A
- Maksymalne obciążenie DC: 10 A
- Komunikacja: WiFi, Bluetooth, ZigBee, Matter
- Protokół WiFi: 802.11 b/g/n, pasmo 2,4 GHz
- Protokół Bluetooth: 5.0
- Protokół ZigBee: 802.15.4
- Złącza: 6 terminali śrubowych (O, L1/L, SW, port debugowania)
- Maksymalna moc obciążenia: 3680 W (przy 230 V)
- Obsługiwane protokoły: HTTP, HTTPS, MQTT, MQTTS, UDP, WebHooks, KNXnet/IP
- Interfejs: wbudowany interfejs webowy
- Integracje: kompatybilność z Google Home, Amazon Alexa i Samsung SmartThings, Apple HomeKit i Home Assistant
- Temperatura pracy: od -20°C do 40°C
- Wymiary: 42 x 37 x 16 mm
- Masa: 63 g

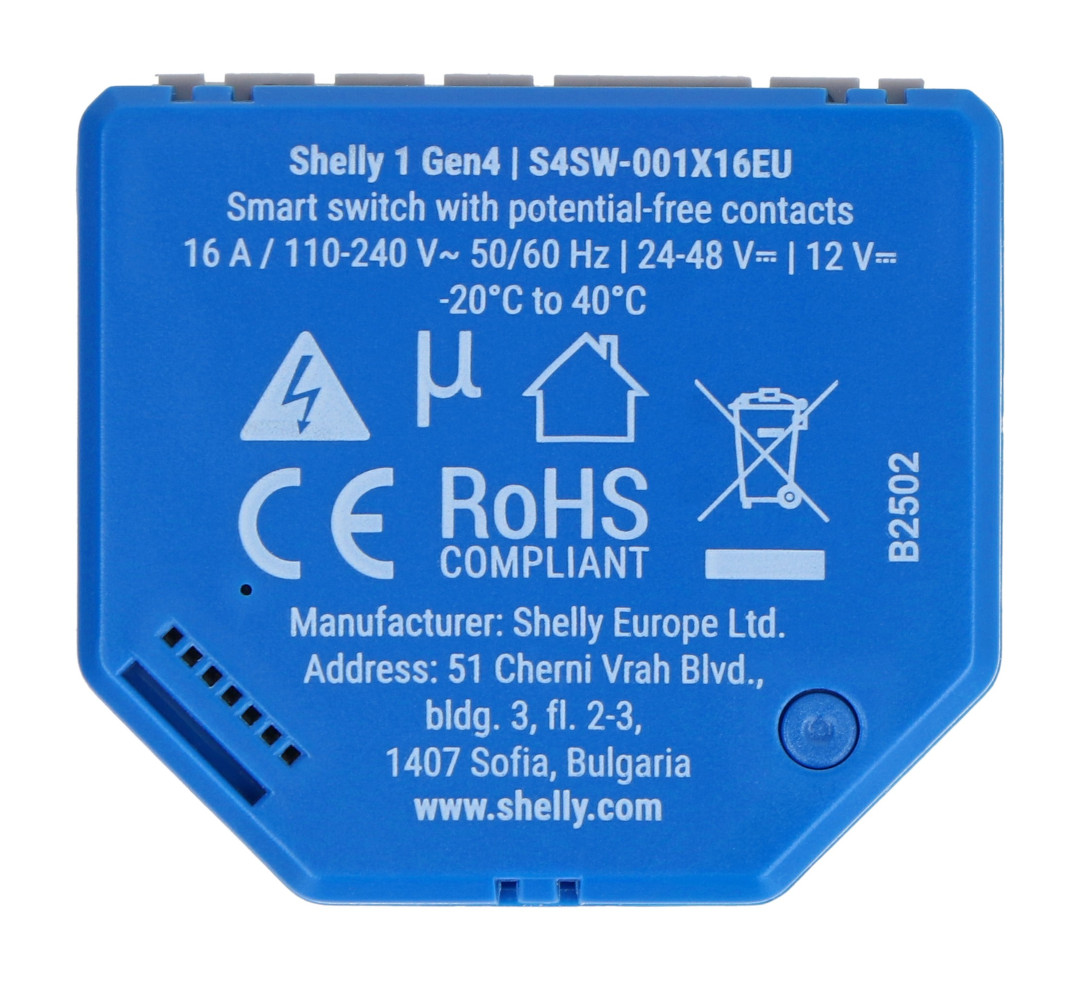

Moduł Shelly 1 Gen4 posiada port debugowania służący do diagnostyki, aktualizacji firmware i testów serwisowych.
| Porównanie urządzeń Shelly Gen1, Gen2, Gen3 i Gen4 | ||||
|---|---|---|---|---|
| Funkcja | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Moc obliczeniowa | Podstawowa | Bardziej wydajne procesory niż w Gen 1 | Chip Shelly dla optymalnej wydajności | Najbardziej zaawansowana moc obliczeniowa |
| Pamięć | Pamięć podstawowa | Do 4 MB Flash (8 MB w PRO) | 8 MB Flash, 256 kB RAM | Więcej niż Gen 3 (512 kB RAM) |
| Bluetooth | Nie | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji |
| Skrypty i automatyzacja | Nie | Rozszerzone możliwości automatyzacji | Zaawansowane skrypty i automatyzacja | Zaawansowane skrypty i automatyzacja |
| Monitorowanie energii | Podstawowe (wybrane modele) | Rozszerzone monitorowanie (część modeli) | Zaawansowane monitorowanie i funkcje bezpieczeństwa | Zaawansowane monitorowanie i funkcje bezpieczeństwa |
| Sterowanie urządzeniem | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Komponenty wirtualne | Nie | Dostępne (tylko PRO) | Obsługiwane | Obsługiwane |
| Wsparcie KNX | Nie | Tak (tylko wybrane PRO) | Tak (wybrane urządzenia) | Tak (wybrane urządzenia) |
| Bluetooth Gateway | Nie | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) |
| KVS (Key-Value Store) | Nie | Tak | Tak | Tak |
| Timer Loop | Nie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie |
| Wzmacniacz zasięgu | Nie | Tak | Tak | Tak (WiFi i ZigBee) |
| AP i WiFi jednocześnie | Nie | Tak | Tak | Tak |
| Ethernet | Nie | Tak (tylko PRO) | Tak (tylko PRO) | Tak (tylko PRO) |
| Przeznaczenie | Podstawowa automatyka domowa | Większe możliwości, skrypty, lepsze podzespoły | Zaawansowana automatyzacja, przyszłościowe rozwiązania | Pełna automatyzacja, najwyższa elastyczność |
| Wsparcie protokołów | Brak | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Wirtualne komponenty | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
