Opis produktu: Adafruit Cyberdeck HAT - adapter GPIO do Raspberry Pi 400 - Adafruit 4863
Płytka Cyberdeck od Adafruit wyposażona została w dwa złącza 40-pin, jedno proste oraz jedno kątowe, które służą do wyprowadzenia pinów z minikomputera Raspberry Pi 400 pod niewielkim kątem ułatwiając tym samym dostęp do nich. Standardowo w Raspberry Pi 400 dostęp do GPIO jest utrudniony ze względu na umiejscowienie ich w klawiaturze pod kątem 90°. Takie rozwiązanie pozwala umieścić na płytce np. ekrany LCD montowane bezpośrednio na GPIO Raspberry Pi o przekątnej do 4,0". Dzięki adapterowi można także zamontować inne nakładki, takie jak np. karty dźwiękowe HiFi lub oficjalną nakładkę Sense HAT. Na płytce umieszczono również dwa złącza Qwiic / Stemma QT oraz dwa złącza Stemma JST 3-pin, które odpowiadają pinom GPIO13 oraz GPIO18. W przypadku podłączenia ekranów Pimoroni HyperPixel 4,0" konieczne może być przecięcie ścieżki przy złączu Stemma #18 lub wylutowanie diody znajdującej się przy tym złączu, więcej informacji można znaleźć w przewodniku użytkownika.

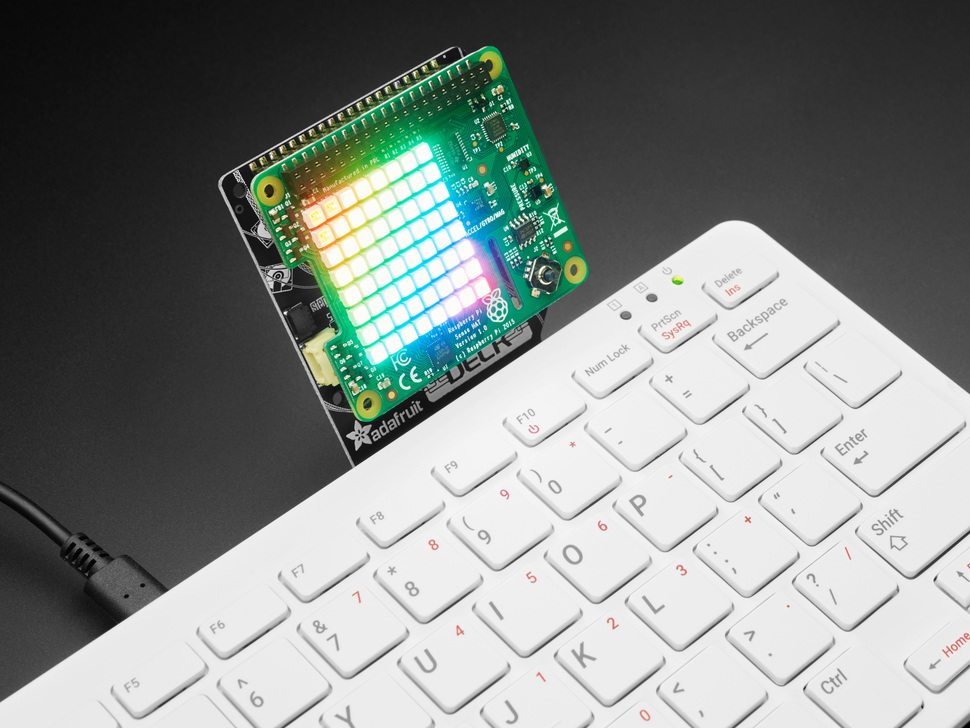

Przykład połączenia adaptera z Raspberry Pi 400 i nakładką Sense HAT. Minikomputer Raspberry Pi oraz oficjalną nakładkę można nabyć osobno.Główne cechy adaptera
- Dwa złącza GPIO z wlutowaną listwą żeńską z 40-pinami
- Dwa złącze Qwiic / Stemma QT
- Dwa złącza Stemma JST 3-pin odpowiadające pinom GPIO 13 i 18
- 4 otwory montażowe
- Zamontowane złącze kątowe do wpięcia w złącza GPIO Raspberry Pi 400
- Lutowanie nie jest wymagane
- Wymiary: 65,15 x 77,47 mm
