Opis produktu: Maker Hat Base - rozszerzenie HAT GPIO do Raspberry Pi 400
Rozszerzenie GPIO Maker Base HAT od Cytron, przeznaczone głównie do pracy z minikomputerem Raspberry Pi 400, lecz może być również z powodzeniem wykorzystywane z pozostałymi minikomputerami Raspberry Pi, takimi jak np. Raspberry Pi 4B / 3B+ / 3B / Zero. Moduł wyposażony został w gniazdo 40-pin do połączenia z GPIO Raspberry Pi za pomocą przewodu taśmowego, opisane złącza GPIO w postaci męskiej i żeńskiej listwy goldpin, cztery przyciski, trzy złącza Grove oraz buzzer. W zestawie znajduje się również mała płytka stykowa w losowym kolorze, taśma połączeniowa, listwa goldpin, silikonowe nóżki samoprzylepne oraz klips.

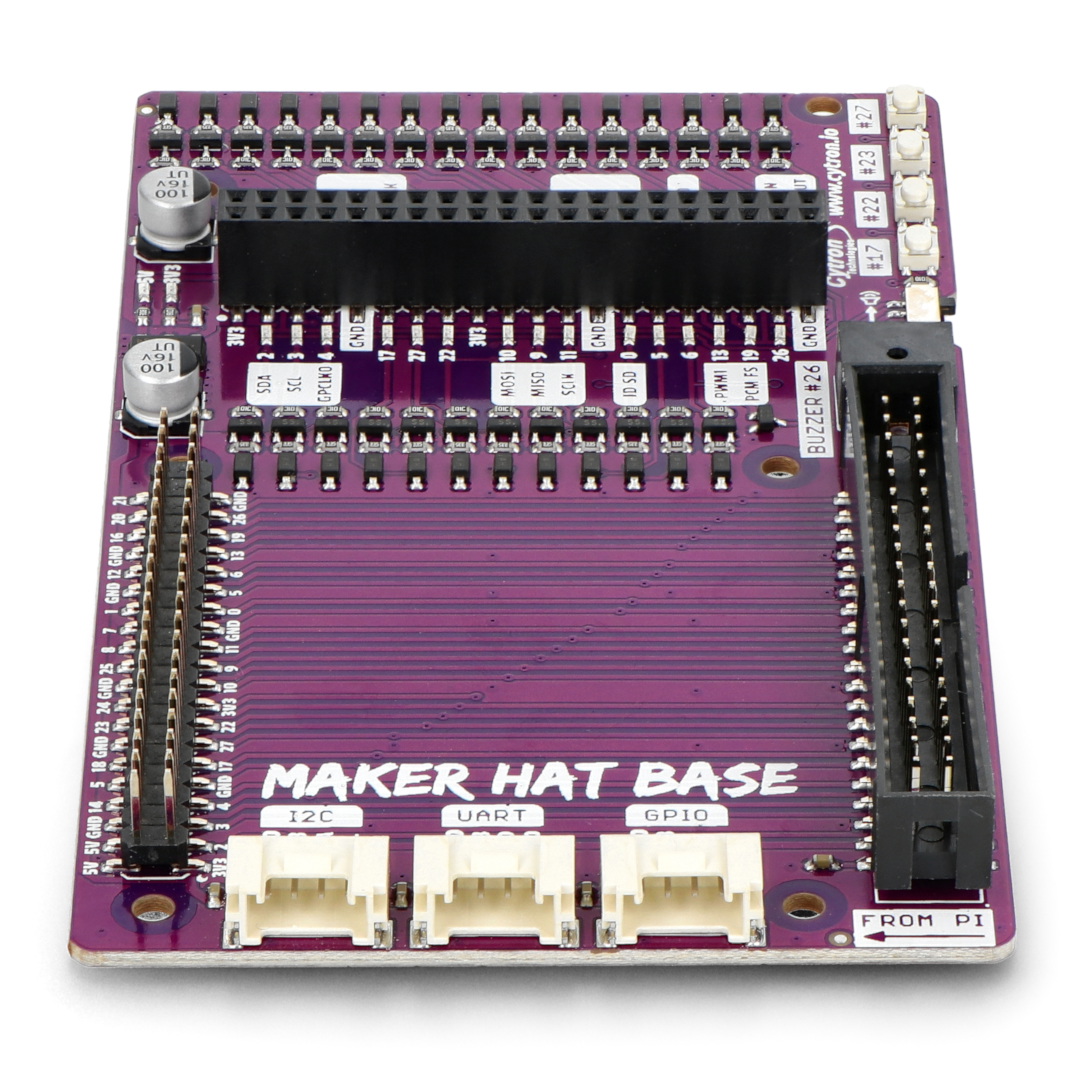

Cytron Maker Hat Base do Raspberry Pi 400.

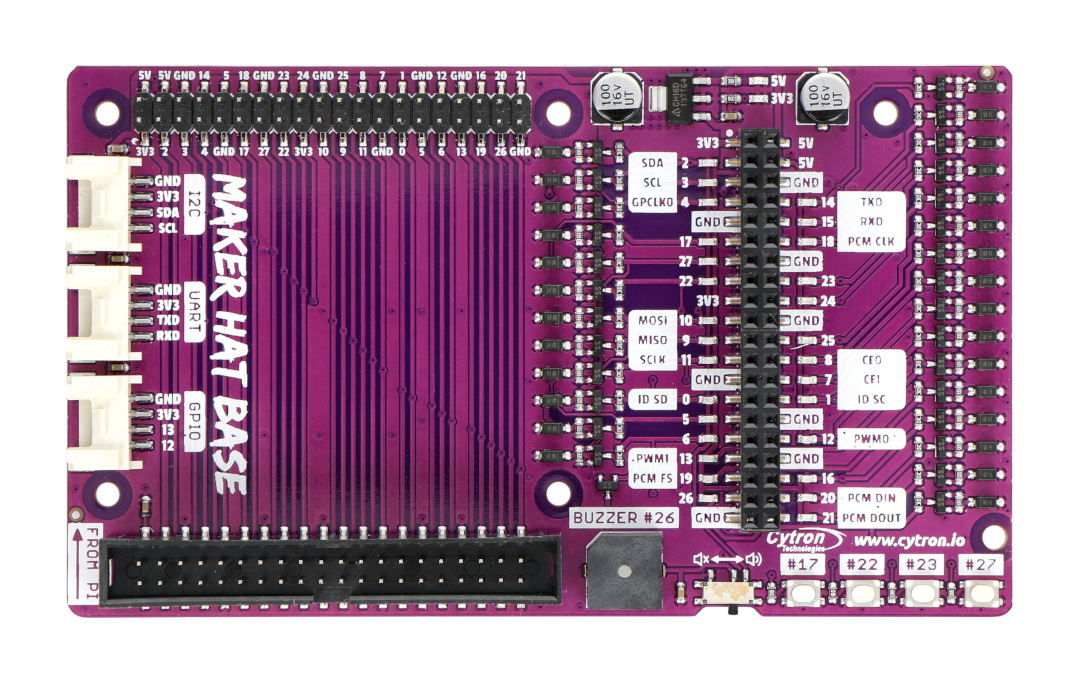

Moduł wyposażony w złącza Grove.Elementy umieszczone na płytce Maker Hat Base
Płytka Maker Hat Base wyposażona została w 40-pinowe gniazdo, za pomocą którego można podpiąć ją bezpośrednio do złącza GPIO Raspberry Pi 400 za pomocą przewodu taśmowego dołączonego do zestawu. Na płytce znajduje się także męska listwa goldpin z wyraźnie podpisanymi wyprowadzeniami Raspberry Pi, z drugiej strony płytki znajduje się natomiast żeńska listwa goldpin z również podpisanymi wyprowadzeniami oraz z 26 niebieskimi diodami LED wskazującymi zajętość danego interfejsu. Maker Hat Base posiada również cztery dowolnie programowane przyciski, buzzer oraz trzy złącza Grove do podłączenia modułów z tej serii. Na złącza Grove wyprowadzone zostały takie interfejsy jak GPIO, UART oraz I2C. Na płytce znajduje się również regulator napięcia 3,3 V ze zwiększoną wydajnością prądową do 800 mA.
Główne cechy rozszerzenia Maker Hat Base do Raspberry Pi
- Specjalnie zaprojektowana do Raspberry Pi 400
- Kompatybilna również z pozostałymi modelami Raspberry Pi, takimi jak 4B i 3B
- Czytelnie oznaczone wyprowadzenia GPIO do łatwego podłączenia przewodów połączeniowych
- Diody LED dla każdego GPIO
- Programowalny buzzer
- 4 programowalne przyciski
- 3 złącza Grove (GPIO, UART oraz I2C)
- Wbudowany regulator napięcia 3,3 V ze zwiększoną wydajnością prądową do 800 mA
- Wymiary: 121,92 x 71,12 mm
- Otwory montażowe: 6x o średnicy 3 mm

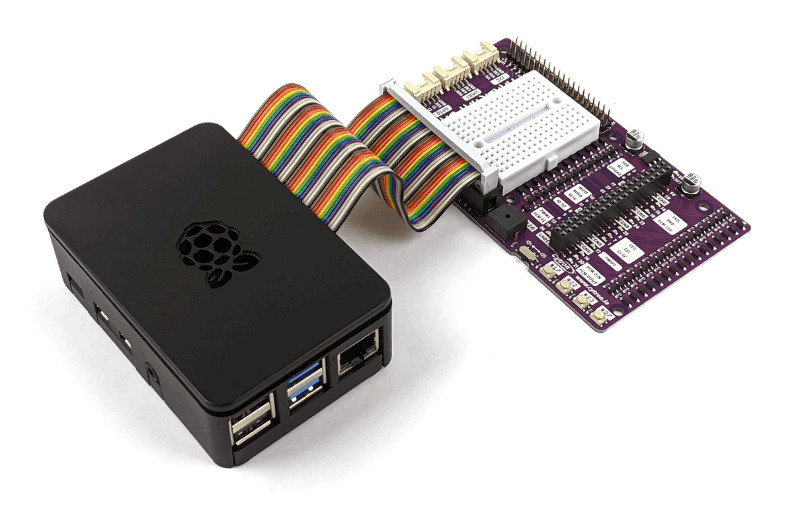

Przykład połączenia z Raspberry Pi.

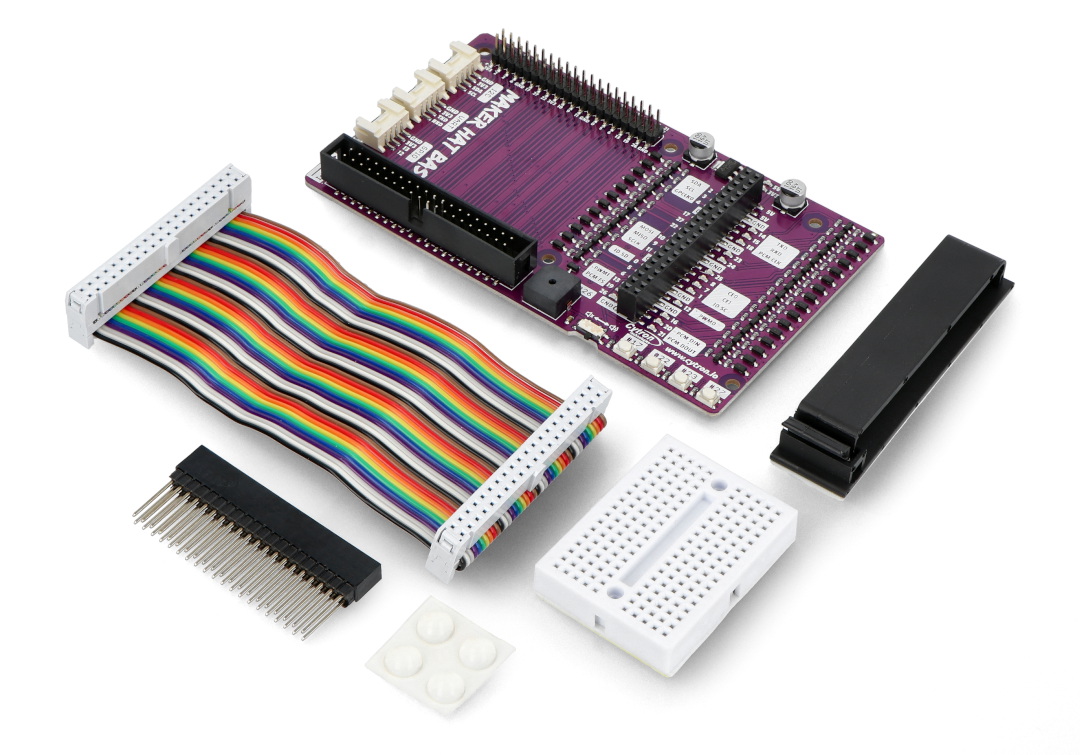

Zawartość zestawu.
Zawartość zestawu
- 1x Maker Hat Base - rozszerzenie HAT GPIO do Raspberry Pi 400
- 1x mała płytka stykowa w losowym kolorze
- 1x przewód IDE żeńsko - żeński 10 cm
- 1x płaski klips na przewody z taśmą 60 mm
- 4x silikonowe nóżki samoprzylepne
- 1x męskie złącze goldpin 2x 20-pin
