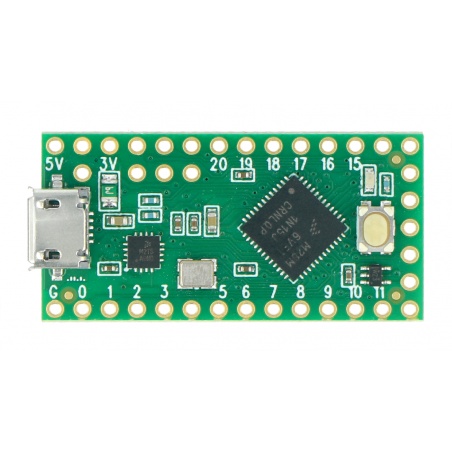

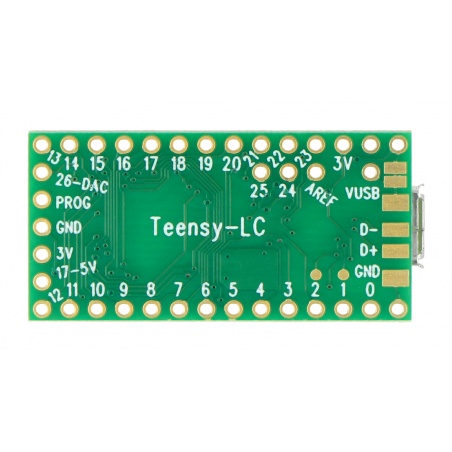

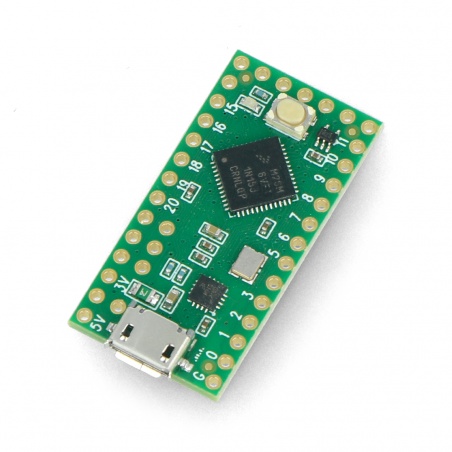

Teensy LC ARM Cortex M0+ - zgodny z Arduino - SparkFun DEV-13305

Indeks: SPF-06859 EAN: 714833879565

Moduł o niewielkim rozmiarze posiadający wielkie możliwości. Wyposażony w 32-bitowy mikrokontroler z rdzeniem ARM Cortex M0+ 48 MHz, 62 kB Flash, 8 kB RAM. Posiada 27 pinów wejścia/wyjścia z czego 10 kanałów PWM i 13 wejść analogowych, kontroler DMA oraz popularne interfejsy komunikacyjne: SPI, I2C, I2S. Wyprowadzenia pracują z napięciem 3,3 V, nie tolerują wartości 5 V.

Teensy LC ARM Cortex M0+ - zgodny z Arduino - SparkFun DEV-13305
99,90 zł
81,22 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: SparkFun

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Teensy LC ARM Cortex M0+ - zgodny z Arduino - SparkFun DEV-13305

Moduł o niewielkim rozmiarze posiadający wielkie możliwości. Wyposażony w 32-bitowy mikrokontroler z rdzeniem ARM Cortex M0+ 48 MHz, 62 kB Flash, 8 kB RAM. Posiada 27 pinów wejścia/wyjścia z czego 10 kanałów PWM i 13 wejść analogowych, kontroler DMA oraz popularne interfejsy komunikacyjne: SPI, I2C, I2S. Wyprowadzenia pracują z napięciem 3,3 V, nie tolerują wartości 5 V.

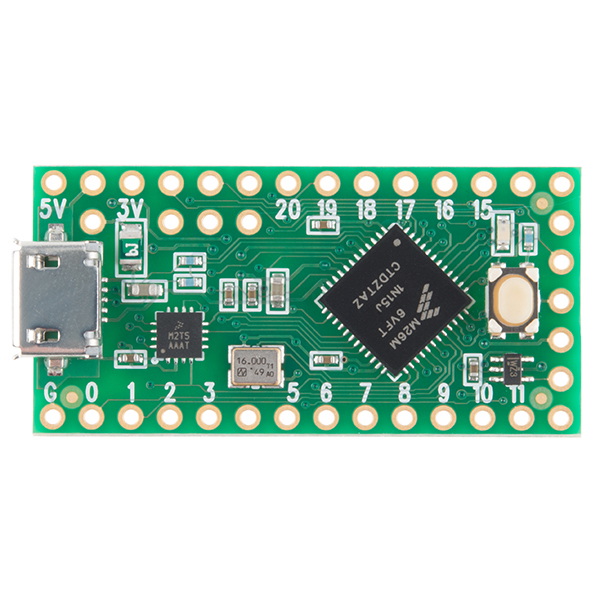

Teensy LC - zgodny z Arduino

Teensy LC ARM Cortex M0+.

Wejścia/wyjścia

Układ posiada 27 pinów I/O. Między nimi znajduje się 13 wejść analogowych wysokiej rozdzielczości, 10 wyjść PWM, 7 timerów, 3 interfejsy UART, interfejs SPI, I2C, I2S, 4 kanały DMA oraz wejścia czujnika dotykowego.

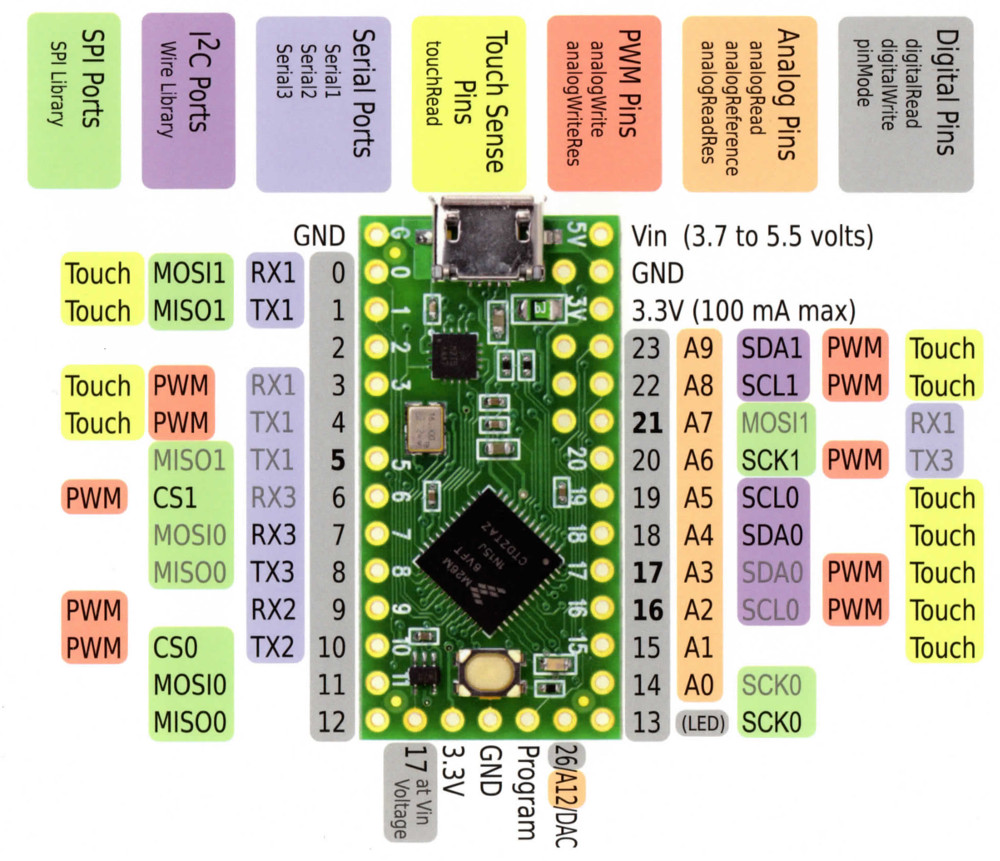

Rozkład wyprowadzeń modułu Teensy LC

Rozkład wyprowadzeń modułu Teensy LC, szczegółowy opis można znaleźć na stronie producenta.

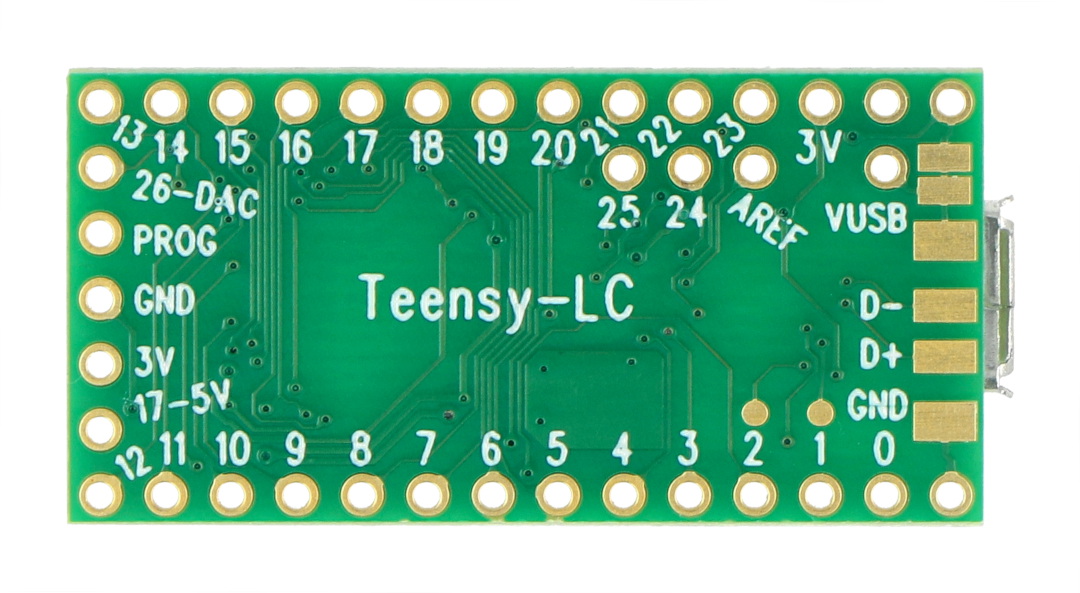

Teensy LC - zgodny z Arduino

Teensy LC ARM Cortex M0+.

Programowanie

Moduł posiada wgrany bootloader, dzięki czemu można go programować wykorzystując wbudowane złącze microUSB, bez potrzeby użycia zewnętrznego programatora. Do celu można wykorzystać dowolne środowisko języka C lub, po wgraniu rozszerzenia teensyduino, przez Arduino IDE.

Specyfikacja

  • Napięcie zasilania: od 3,7 V do 5,5 V
  • Mikrokontroler: MKL26Z64VFT4 (dokumentacja)
  • Rdzeń: ARM Cortex M0+ 48 MHz
  • Pamięć Flash: 62 kB
  • Pamięć RAM: 8 kB
  • Pamięć EEPROM: 1/8 kB
  • 13 wejść analogowych o wysokiej rozdzielczości
  • 27 cyfrowe wejścia/wyjścia (tolerancja 5 V na wejściach cyfrowych)
  • 10 wyjść PWM
  • 7 timerów dla interwałów i opóźnień, oddzielne od PWM
  • 3 interfejsy UART
  • Interfejsy SPI, I2C, I2S
  • I2S dla wysokiej jakości interfejsu audio
  • 4 kanały DMA (oddzielnie od USB)
  • Wejścia czujnika dotyku
  • Wymiary: 35 x 18 mm

Teensy LC ARM Cortex M0+ - zgodny z Arduino - SparkFun DEV-13305

Teensy LC ARM Cortex M0+ SparkFun DEV-13305 to płytka z mikrokontrolerem zgodna z popularną platformą Arduino. Produkt jest wyposażony w powszechnie wykorzystywane interfejsy komunikacyjne, w tym micro USB, UART, SPI czy I2C.

Ponadto płytka posiada także możliwość przesyłania dźwięku w wysokiej jakości za pośrednictwem interfejsu I2S. Dzięki temu znakomicie sprawdzi się ona w projektach związanych z transmisją audio, na przykład samodzielnie tworzonych odtwarzaczach muzyki, głośnikach czy podobnych urządzeniach.

Praktyczna płytka kompatybilna z Arduino

Teensy LC SparkFun DEV-13305 świetnie sprawdzi się w zastosowaniach, gdzie konieczna jest miniaturyzacja wykorzystywanych rozwiązań, ponieważ wymiary płytki to zaledwie 35 x 18 mm. Warto pamiętać, że produkt współpracuje wyłącznie z zasilaniem 3,3 V - wyższe napięcie może uszkodzić złącza.

Dodatkowe informacje dotyczące płytki znajdziesz na stronie producenta oraz pod innymi odnośnikami umieszczonymi w sekcji “Przydatne linki” pod opisem produktu. W naszej ofercie znajdziesz również inne płytki kompatybilne z Arduino, a także oryginalne Arduino Micro, Pro Mini, Uno czy pozostałe generacje tej platformy.

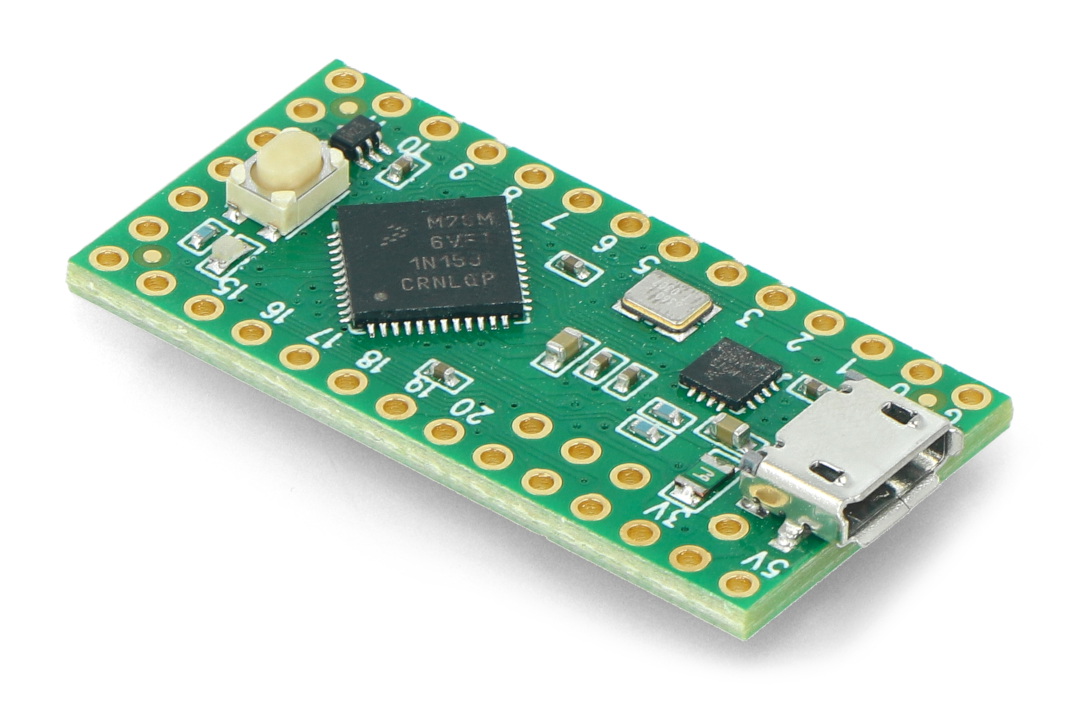

Teensy LC - zgodny z Arduino

Teensy LC ARM Cortex M0+.

Napięcie zasil. od 3.6 V
Napięcie zasil. do 5.5 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler MKL26Z64VFT4
UC - Rdzeń 32-bit ARM Cortex
UC - Pamięć EEPROM 128 B
UC - Pamięć Flash 62 kB
UC - Pamięć RAM 8 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 27
UC - wejścia analog. 13
UC - Taktowanie 48 MHz
UC - Przetwornik AC 13-bitów
UC - Kanały PWM 10
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 12 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 20 cm
Masa opakowania 0.009 kg
