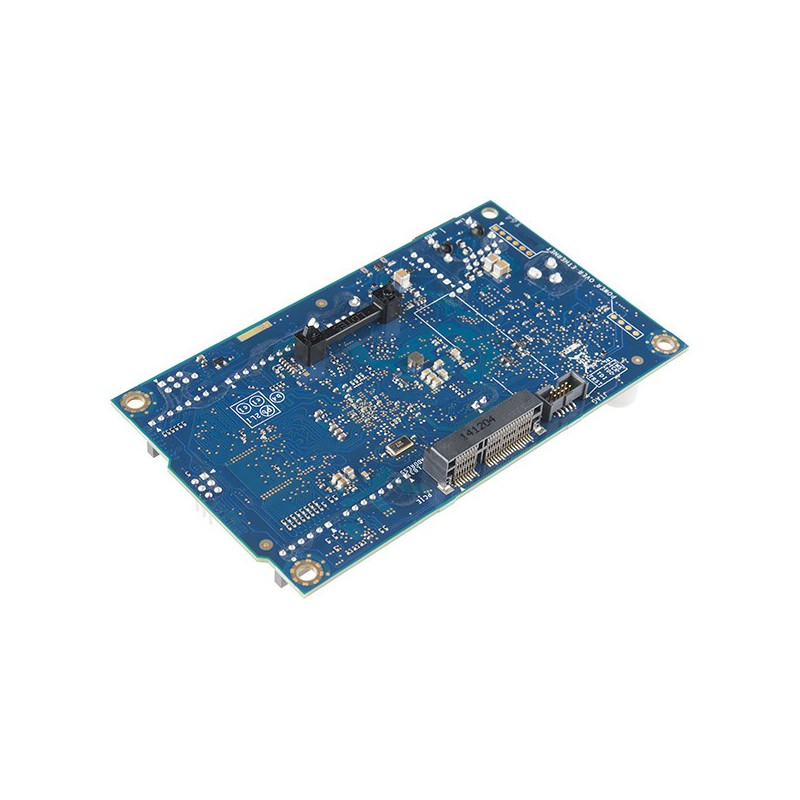

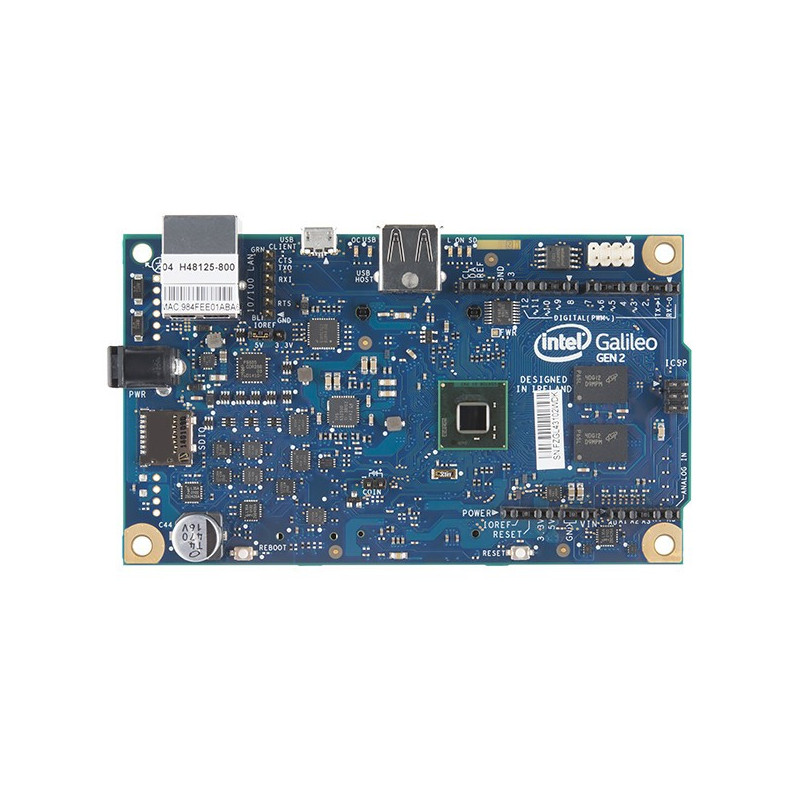

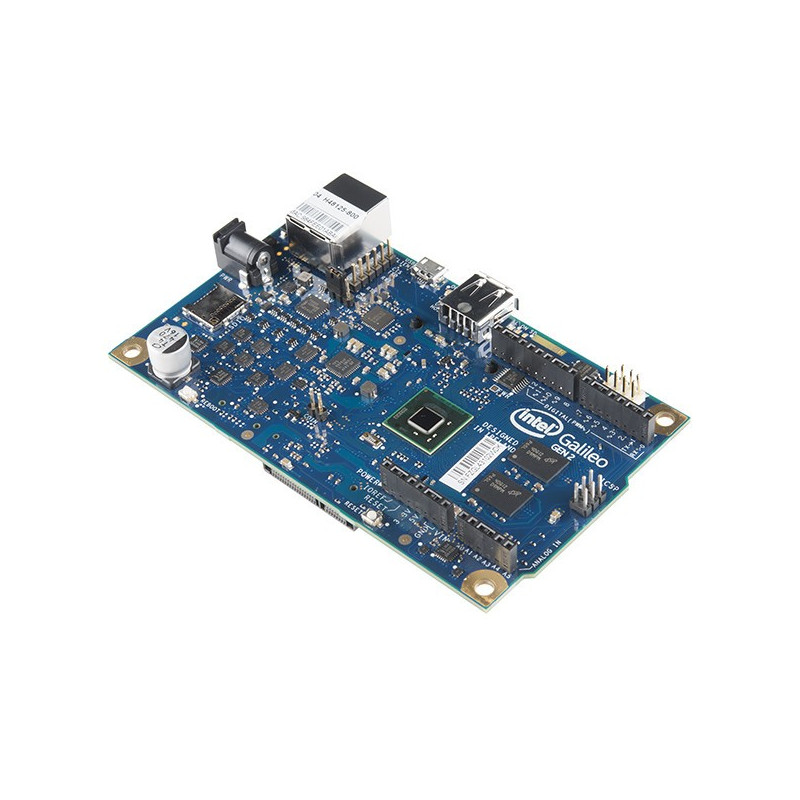

Intel Galileo Gen 2 - kompatybilny z Arduino Powiększ do pełnego rozmiaru

Intel Galileo Gen 2 - kompatybilny z Arduino

Moduł w pełni kompatybilny z Arduino o wydajności 32-bitowego procesora klasy Intel Pentium. A jak Ty go wykorzystasz?

Więcej szczegółów

SPF-04338


Dodaj do koszyka

Dodaj do listy życzeń

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis

Intel Galileo to moduł uruchomieniowy oparty na 32-bitowym procesorze klasy Pentium: Intel Quark SoC X1000. Płytka jest kompatybilna z popularnym Arduino Uno, co oznacza, że współpracuje z nakładkami Arduino Shield oraz jest wspierana przez środowisko programowania Arduino IDE. Do rozpoczęcia pracy na module wystarczy połączenie z komputerem za pomocą przewodu microUSB.

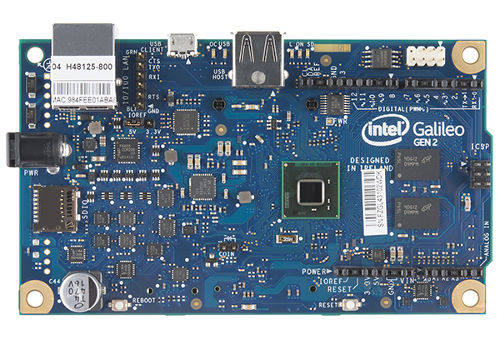

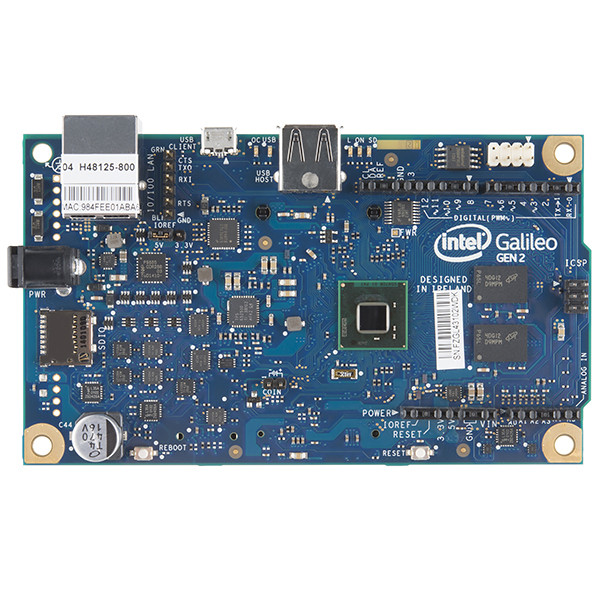

Intel Galileo Gen 2 - kompatybilny z Arduino

Galileo współpracuje z nakładkami zasilanymi napięciem 3,3 V oraz 5 V. Sam procesor pracuje z napięciem 3,3 V, jednakże umieszczony na płytce konwerter zamienia napięcie na wyprowadzaniach do 5 V. Dzięki temu moduł jest kompatybilny z oryginalnymi Arduino Uno Shield. W celu zmiany napięcia na 3,3 V należy przestawić odpowiednią zworkę.

Na płytce oprócz wydajnego procesora Intel znajdują się również:

  • Gniazdo mini-PCI Express
  • Port Ethernet 100 Mb
  • Gniazdo karty microSD
  • Port szeregowy RS-232
  • Port USB
  • Pamięć Flash NOR 8 MB



Intel Galileo posiada interfejsy komunikacyjne charakterystyczne dla mikrokontrolerów:

  • Magistrala I2C - piny SDA i SCL
  • Magistrala SPI - domyślnie z prędkością 4 MHz
  • Interfejs szeregowy UART - z programowalną prędkością na pinach RX(0) i TX (1)
  • 14 pinów cyfrowych - z czego 6 może zostać wykorzystanych jako sygnał PWM
  • 6 analogowych wejść - oznaczonych symbolami A0-A5, podłączonych poprzez przetwornik rozdzielczości 12 bitów.



Wyżej wymienione interfejsy obsługiwane są poprzez standardowe biblioteki Arduino, przykładowo dostęp do pinów cyfrowych realizowany jest poprzez funkcje: pinMode(), digitalWrite(), digitalRead().



Architektura Intel

Moduł Galileo wyposażony jest w 32-bitowy procesor Intel Quark o następujących parametrach:

  • Taktowanie: 400 MHz
  • Pamięć SRAM: 512 KB
  • Pojedynczy wątek, 1 rdzeń i stała prędkość, co czyni go prostym w programowaniu
  • Tryb niskiego poboru energii - CPU sleep mode
  • Zintegrowany zegar czasu rzeczywistego (RTC) z możliwością zasilania z małej okrągłej baterii 3 V



Zasilanie

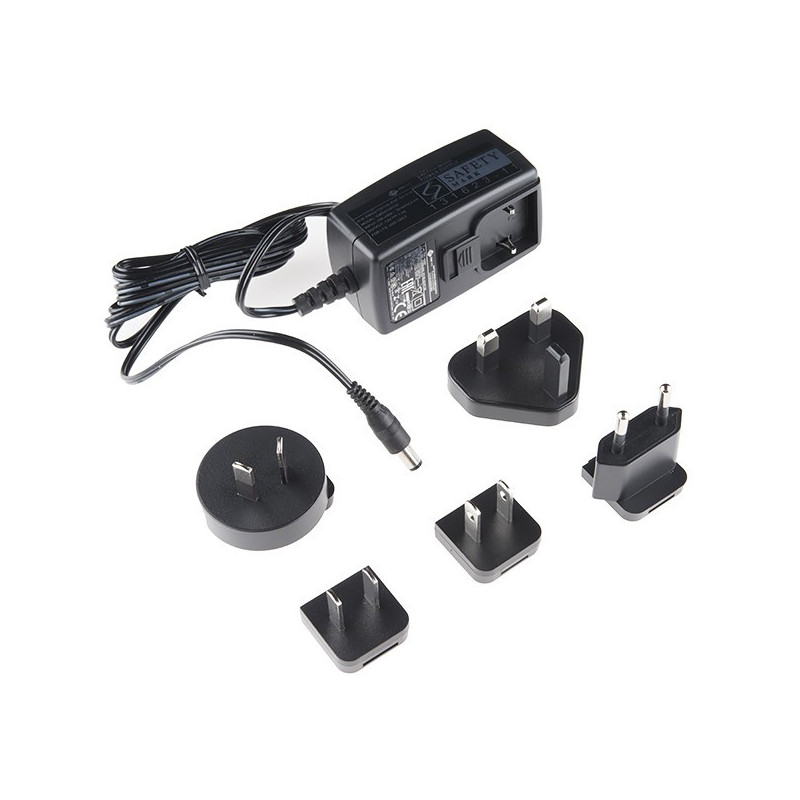

Intel Galileo wymaga zasilania napięciem 5 V dołączonym do gniazda DC 2,1 mm z zasilacza sieciowego, dołączonego do zestawu. Układ może dostarczyć do 80 mA z portów I/O.
