Opis
Niewielki wyświetlacz 7-segmentowy w przewlekanej obudowie, zasilany napięciem 1,6 - 2,0 V na segment. Pobiera ok. 80 mA prądu, emituje światło o długości 655 nm. Układ jest idealny do małych urządzeń, gdzie niezbędne jest sprzężenie zwrotne w postaci wyświetlanych cyfr i niektórych liter. Rozstaw wyprowadzeń to 2,54 mm, co umożliwia wpięcie układu w płytkę stykową.
Wideo
Podłączenie
Wyświetlacz HP QDSP-6064 to układ ze wspólną katodą. Oznacza to, że poszczególne segmenty są sterowane biegunem dodatnim (+), masa jest wspólna. W celu podłączenia odpowiedniego zasilania wyświetlacza należy dobrać rezystor. Można przy tym skorzystać z kalkulatora LED on-line, podając parametry: napięcie zasilania jakim dysponujemy, napięcie pracy segmentu (1,6 - 2 V) oraz prąd pracy segmentu (5 mA).
Szczegółowy opis podłączenia można znaleźć w dokumentacji oraz przewodniku użytkownika.

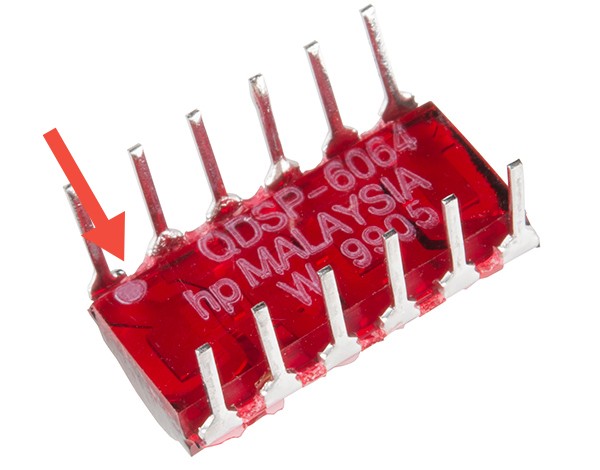

Pierwszy pin został oznaczony kropką na odwrocie obudowy.
Specyfikacja
- Napięcie zasilania: od 1,6 V do 2 V na segment
- Pobór prądu: ok. 5 mA na segment
- Typ: wspólna katoda
- Długość emitowanej fali świetlnej 655 nm (kolor czerwony)
- Obudowa: DIP 12 pin
