Opis produktu: GPS-RTK-SMA Kit - zestaw z modułem GPS z układem ZED-F9P - SparkFun KIT-18292
Zestaw GPS-RTK-SMA Kit został przygotowany przez firmę SparkFun i zawiera wszystkie potrzebne podzespoły do wykonywania pomiarów RTK. W celu uzyskania pomiarów tego typu wykorzystuje się satelity, ponieważ jako jedyne dostarczają precyzyjne wartości dotyczące położenia, wymagane w geolokalizacji i szeroko pojętej geodezji. W skład zestawu wchodzi odbiornik GNSS z układem ZED-F9P, wielopasmowa antena z płytą uziemiającą oraz dwukierunkowy przewód USB.
Producent przygotował szczegółowy przewodnik użytkownika - sprawdź!

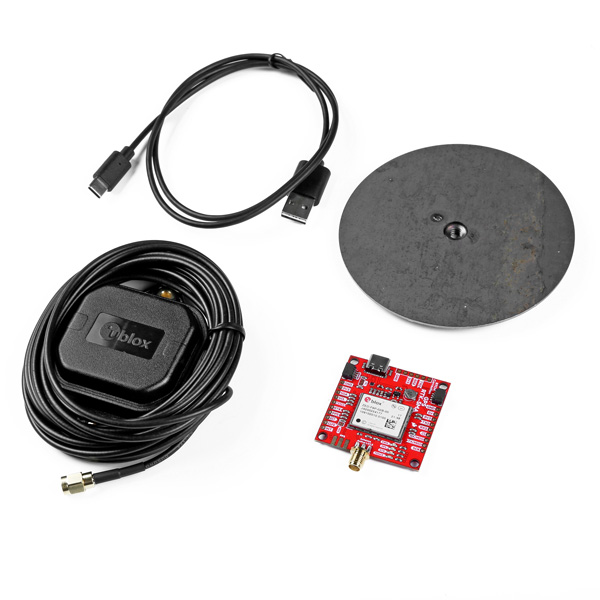

GPS-RTK-SMA Kit - zawartość zestawu.
GPS-RTK-SMA Kit - zestaw z modułem GPS z układem ZED-F9P - SparkFun KIT-18292.
Co to jest RTK?
Skrót pochodzi o angielskiego określenia Real Time Kinematic (RTK GPS) i opisuje technologię wykonywania pomiarów przy wykorzystaniu nawigacji satelitarnej. Pomiar RTK jest bardzo precyzyjny - posiada centymetrową dokładność, a co więcej - jest uzyskiwany w czasie rzeczywistym (bez wykonywania obliczeń po pomiarze w tzw. post-processingu). RTK to technologie pomiarowe znajdują zastosowanie przede wszystkim w geodezji i kartografii, ponieważ umożliwiają bardzo szybkie wyznaczenie położenia centrum fazowego anteny satelitarnej odbiornika. Urządzenie SparkFun RTK Facet może być używane w czterech trybach:
- Pozycjonowanie GNSS (dokładność ~ 30 cm) - znane również jako "Rover"
- Pozycjonowanie GNSS z RTK (dokładność 1,4 cm) – znane również jako "Rover with RTK Fix"
- Stacja bazowa GNSS
- Stacja bazowa GNSS Serwer NTRIP
Specyfikacja techniczna odbiornika GNSS
- Model odbiornika: ZED-F9P
- Jednoczesny odbiór satelit: GPS, GLONASS, Galileo i BeiDou
- Odbiera pasma: L1C/A i L2C
- Pobór prądu: od 68 mA do 130 mA (zmienia się w zależności od konstelacji i stanu śledzenia)
- Czas startu: 25 s (zimny start), 2 s (szybki start)
- Maksymalna szybkość nawigacji:
- PVT (podstawowa lokalizacja przez protokół binarny UBX) - 25 Hz
- RTK - 20 Hz
- Surowy - 25 Hz
- Dokładność pozycji poziomej:
- 2,5 m bez RTK
- 0,010 m z RTK
- Maksymalna wysokość: 50 km
- Maksymalna prędkość: 500 m/s
- Złącza: Qwiic
- Wymiary płytki: 43,5 x 43,2 mm
- Masa: 6,8 g
GPS-RTK-SMA Breakout - modułem GPS z układem ZED-F9P - Qwiic - SparkFun GPS-16481.
Wielopasmowa antena GNSS - 5 m (SMA) - SparkFun GPS-15192.
Specyfikacja techniczna anteny
- Częstotliwość:
- Pasmo L1: od 1559 MHz do 1606 MHz
- Pasmo L2/L5: od 1197 MHz do 1249 MHz
- Wzmocnienie szczytowe (powyżej 15 cm średnicy płaszczyzny uziemienia):
- Pasmo L1: 3,5 dBic
- Pasmo L2/L5: od 0 do 2,0 dBic
- VSWR: max. 2
- Przepustowość: min. 200 MHz
- Impedancja: 50 Ohm
- Polaryzacja RHCP
- Odbiór satelit: GPS, GLONASS, Galileo i BeiDou
- Typ przewodu: koncentryczny o długości 5 m ze złączem SMA
- Podstawa: magnetyczna, możliwość montażu na stałe (mocowanie śrubami 2xM4)
- Wymiary: 60 x 82,0 x 22,5 mm
- Masa z przewodem: 175 g
Specyfikacja techniczna płyty uziemiającej
- Średnica: 4"
- Grubość: 1/16"
- Wątek środkowy: gwint 1/4-20 UNC
- Wykończenie: przemysłowe
- Masa: 191 g
Specyfikacja techniczna przewodu
- Typ: dwukierunkowy
- Złącza 1: USB A
- Złącze 2: USB C
- Kolor przewodu: czarny
- Długość przewodu: 0,8 m
Zawartość zestawu
Przewód USB A - USB C - dwukierunkowy - 0,8 m - SparkFun CAB-15425.
