Nakładka UPS z akumulatorem Li-Pol do Raspberry Pi Pico - Waveshare 20121

Indeks: WSR-20100 EAN: 5904422350963
Nakładka przeznaczona do Raspberry Pi Pico, pełni funkcję zasilania awaryjnego (UPS) w przypadku nagłego braku zasilania. Moduł pozwala również monitorować poziom naładowania akumulatora poprzez interfejs I2C. Wyposażona w męskie złącze wyprowadzające GPIO z modułu Raspberry Pi Pico, które pozwala łączyć wiele nakładek i tworzyć tak zwane stosy. Do zestawu dołączony został akumulator Li-Pol 3,7 V o pojemności 600 mAh z wtykiem JST 2.0 mm.
Nakładka UPS z akumulatorem Li-Pol do Raspberry Pi Pico - Waveshare 20121
65,90 zł
53,58 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Nakładka UPS z akumulatorem Li-Pol do Raspberry Pi Pico - Waveshare 20121

Nakładka przeznaczona do Raspberry Pi Pico, pełni funkcję zasilania awaryjnego (UPS) w przypadku nagłego braku zasilania. Moduł pozwala również monitorować poziom naładowania akumulatora poprzez interfejs I2C. Wyposażona w męskie złącze wyprowadzające GPIO z modułu Raspberry Pi Pico, które pozwala łączyć wiele nakładek i tworzyć tak zwane stosy. Do zestawu dołączony został akumulator Li-Pol 3,7 V o pojemności 600 mAh z wtykiem JST 2.0 mm.

Producent przygotował również przewodnik użytkownika z przykładowymi programami dla Raspberry Pi Pico.

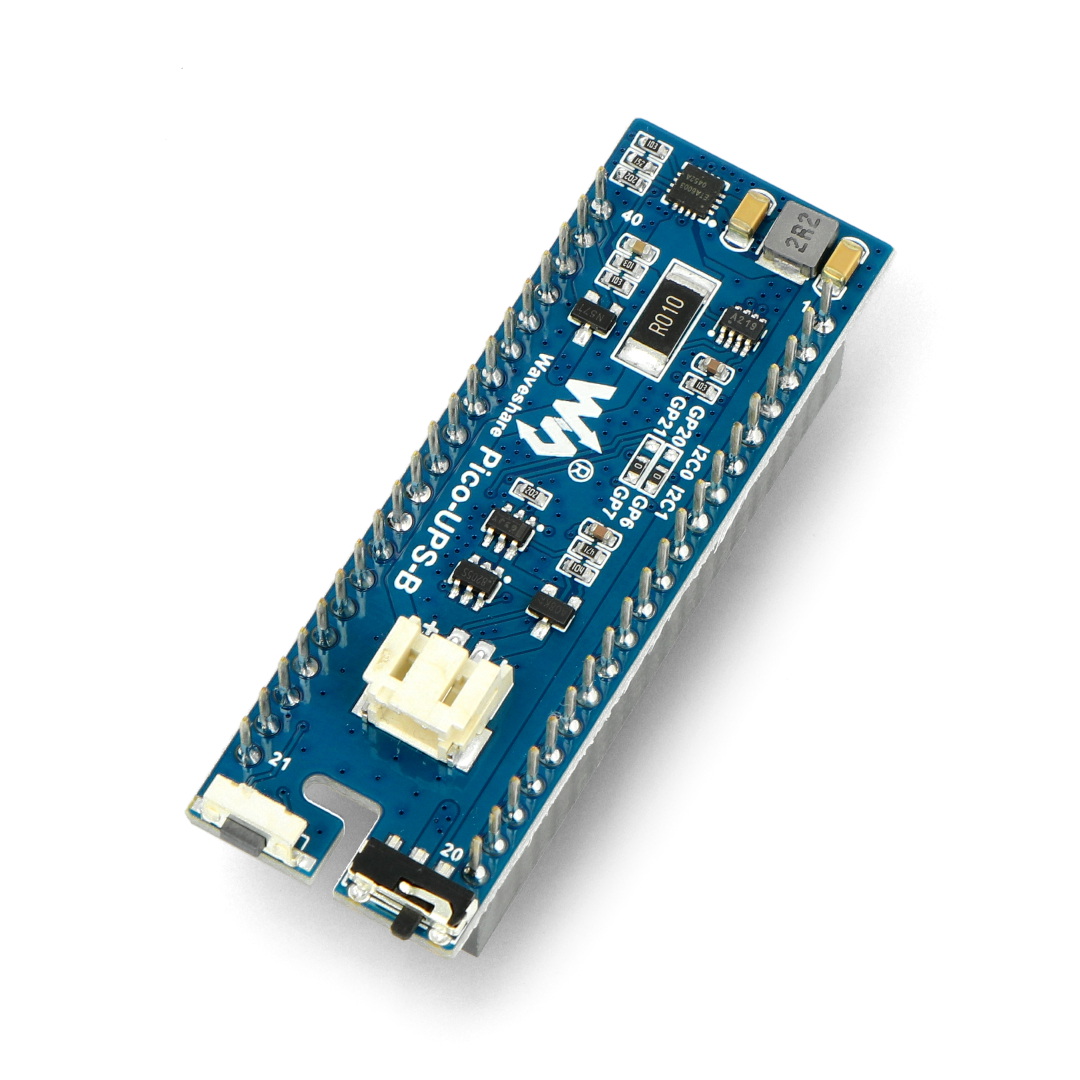

Nakładka UPS do Raspberry pi PicoPrzedmiotem sprzedaży jest nakładka UPS, Raspberry Pi Pico można nabyć osobno.

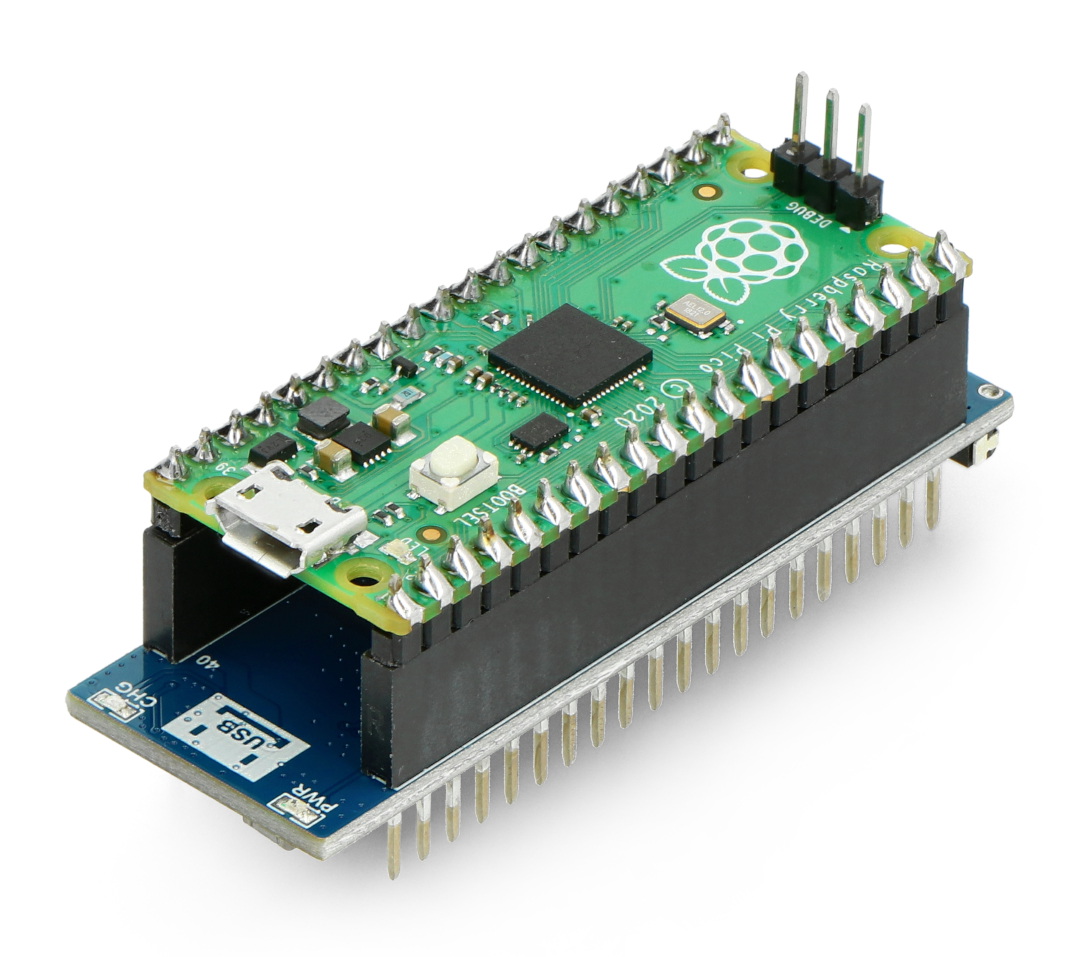

Nakładka UPS do RPi PicoNakładka UPS do Raspberry Pi Pico.

Uwagi bezpieczeństwa

  • Akumulatory Li-ion i Li-po są dość niestabilne. Mogą spowodować pożar, obrażenia ciała lub uszkodzenie mienia, jeśli nie będą prawidłowo ładowane lub używane.
  • Nie podłączaj biegunów odwrotnie podczas ładowania lub rozładowywania baterii. Nie używaj gorszej ładowarki/panelu ładowania do ładowania baterii.
  • Nie mieszaj starych baterii z nowymi, unikaj używania baterii różnych marek.
  • Kupując baterię litową, należy zawsze upewnić się, że specyfikacja baterii jest zgodna z płytką rozszerzeń. Wybierz baterie od oficjalnego producenta i upewnij się, że baterie będą działać stabilnie i bezpiecznie, wykonując test starzenia.
  • Baterie litowe mają ograniczony cykl życia, a wraz z upływem czasu będą się pogarszać. Należy wymienić je na nowe, gdy akumulatory osiągną maksymalny cykl życia lub pracują ponad dwa lata, w zależności od tego, co nastąpi wcześniej.
  • Akumulator powinien być umieszczony ostrożnie i prawidłowo, trzymaj go z dala od materiałów łatwopalnych i wybuchowych, z dala od dzieci, unikaj wypadków spowodowanych nieostrożnym przechowywaniem.

Główne cechy nakładki UPS dla Raspberry Pi Pico

  • Standardowe złącze Raspberry Pi Pico
  • Wbudowany układ ładowarki do akumulatorów Li-Pol z dynamicznym zarządzaniem ścieżką zasilania
  • Komunikacja poprzez I2C, monitorowanie napięcia akumulatora, prądu, mocy i pozostałej pojemności akumulatora w czasie rzeczywistym
  • Obwód zabezpieczający przed przeładowaniem / rozładowaniem, zbyt wysokim prądem, zwarciem i odwrotnym podłączeniem
  • Wbudowany wskaźnik ładowania, zasilania, łatwe sprawdzenie stanu baterii

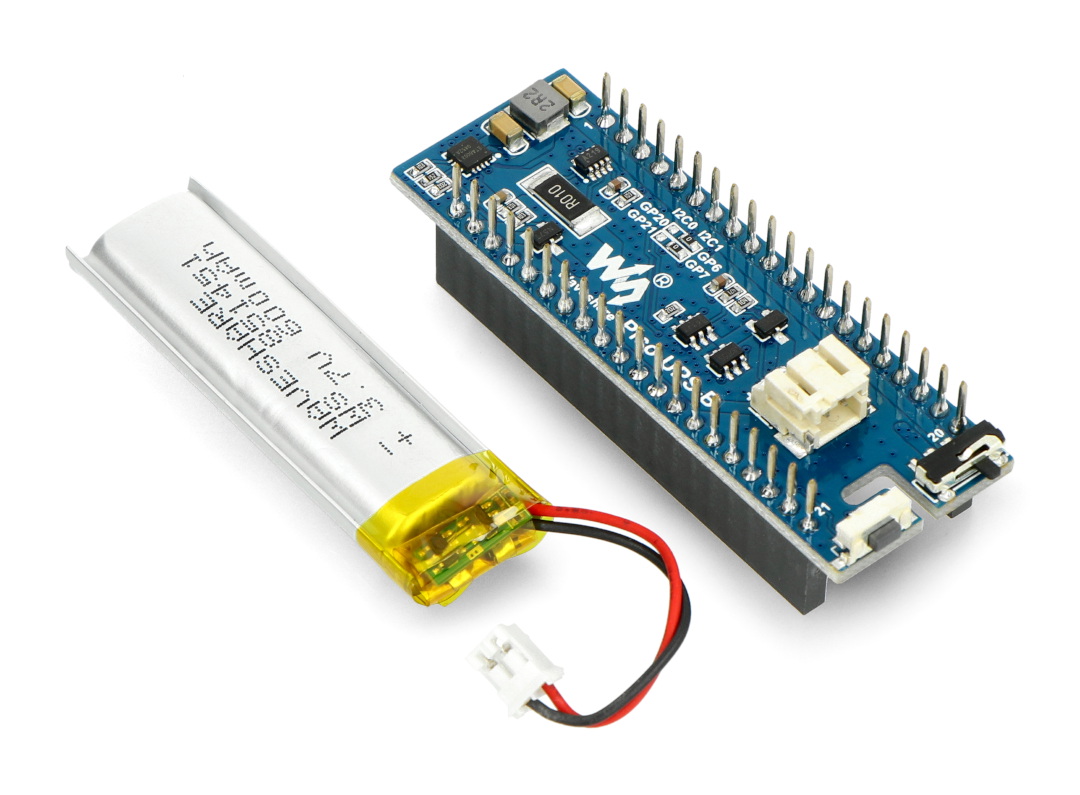

Nakładka UPS oraz akumulator Li-PolDo zestawu dołączony został również akumulator Li-Pol.

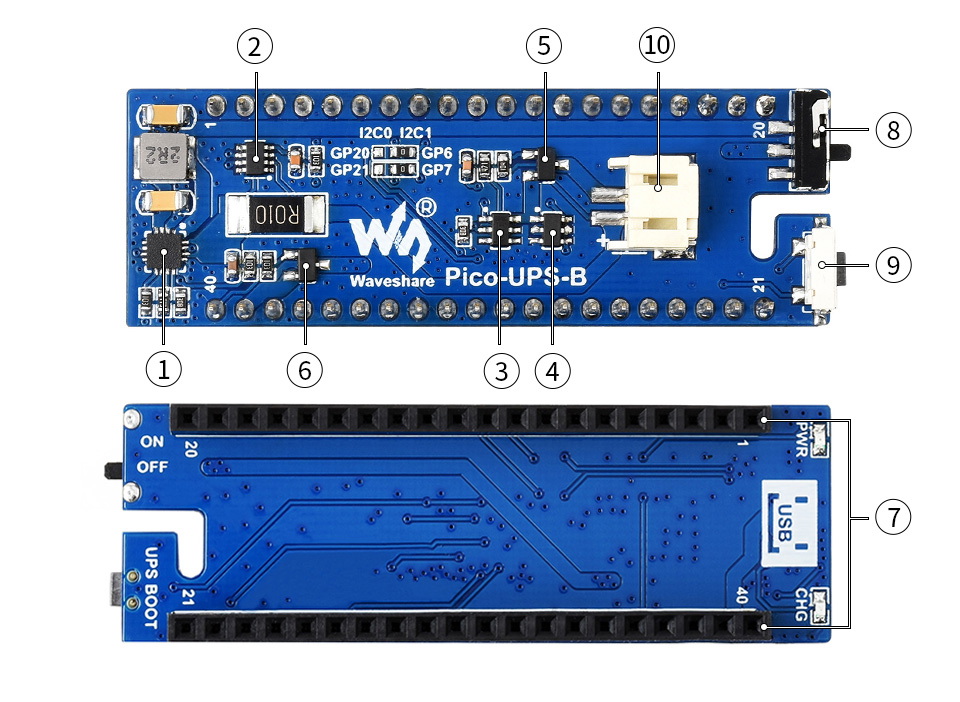

Rozkład elementów na płytceRozkład elementów na płytce nakładki UPS.
>

Rozkład elementów na płytce

  1. Układ ładowarki ETA6003
  2. Układ monitorowania napięcia / prądu INA219
  3. Układ ochrony akumulatora Li-Pol S8261
  4. Zabezpieczenie akumulatora Li-Pol MOS FS8205
  5. MOS z zabezpieczeniem wstecznym A03400
  6. Układ zabezpieczający MOS przed prądem wstecznym SI2305
  7. Złącze Raspberry Pi Pico
  8. Przełącznik zasilania
  9. Przycisk aktywujący zabezpieczenia po zmianie akumulatora
  10. Złącze akumulatora

Specyfikacja nakładki UPS

  • Napięcie ładowania: 5 V
  • Komunikacja: I2C
  • Obsługiwane akumulatory: Li-Pol 3,7 V 600 mAh
  • Wymiary: 60 x 21 mm

Zawartość zestawu

  • Nakładka UPS do Raspberry Pi Pico
  • Akumulator Li-Pol 3,7 V 600 mAh

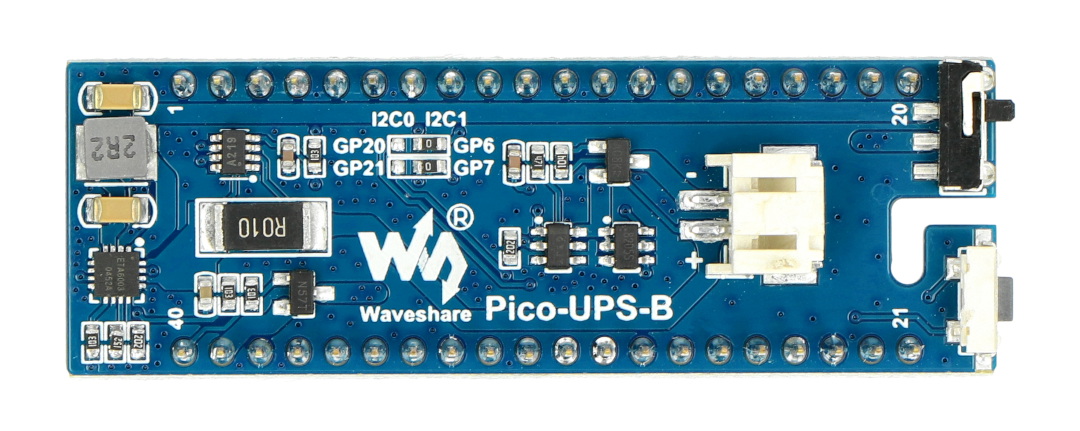

Nakładka UPS do Raspberry Pi PicoNakładka UPS do Raspberry Pi Pico.

Szerokość opakowania 8 cm
Wysokość opakowania 7 cm
Głębokość opakowania 3 cm
Masa opakowania 0.033 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Nakładka UPS z akumulatorem Li-Pol do Raspberry Pi Pico - Waveshare 20121

4/5

Średnia Ocena

1

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Zdjęcia użytkowników

Allan 20.12.2022 Potwierdzony zakup
Wykończenie trochę zgrzebne (powykrzywiane piny, brak porządnego umocowania akumulatora), ale urządzenie działa poprawnie, a nawet: lepiej. Moje testy wykazały, że spadek naładowania z 96% do 56% trwa ok. 6 godz., przy obciążeniu prądem 70 mA. Powrotne naładowanie zajęło ok. 1.5 godz. Konstrukcja modułu umożliwia tworzenie warstw (np.: Pico + Ups + LCD), co wielce ułatwia tworzenie złożonych, gotowych urządzeń (zwłaszcza IoT, przy zastosowaniu Pico W).
