Wyświetlacz E-paper E-Ink - 2,7'' 264x176px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 20264

Indeks: WSR-20093 EAN: 5904422380120
Rozszerzenie do Raspberry Pi Pico od Waveshare - wyświetlacz wykonany w technologii e-paper. Przekątna ekranu jest równa 2,7'', rozdzielczość wynosi 264 x 176 px, a rozmiar piksela to 0,217 × 0,217. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 4. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania. Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.
Wyświetlacz E-paper E-Ink - 2,7'' 264x176px - SPI - czarno-biały - do Raspberry Pi Pico -...
89,00 zł
72,36 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Wyświetlacz E-paper E-Ink - 2,7'' 264 x 176 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 20264

Rozszerzenie do Raspberry Pi Pico od Waveshare - wyświetlacz wykonany w technologii e-paper. Przekątna ekranu jest równa 2,7'', rozdzielczość wynosi 264 x 176 px, a rozmiar piksela to 0,217 × 0,217. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 4. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania. Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.

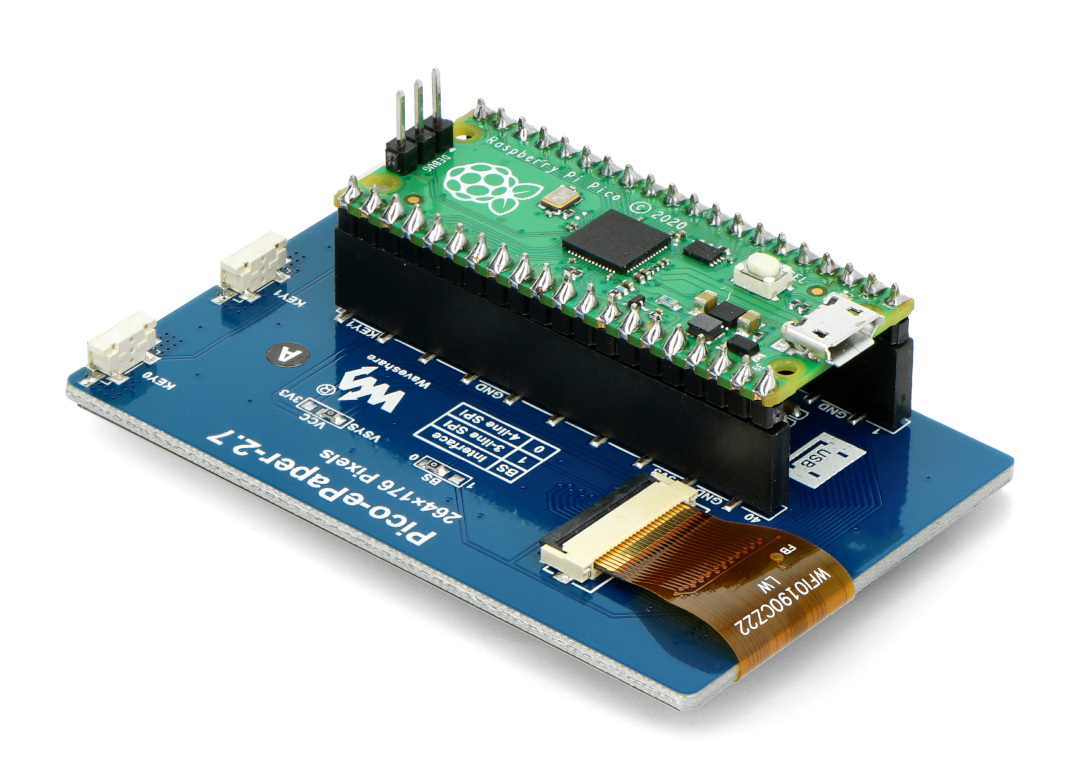

Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico.

Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico. Raspberry Pi Pico nie jest częścią zestawu, można je kupić osobno w naszym sklepie.

Przekątna wyświetlacza jest równa 2,7''.Przekątna wyświetlacza jest równa 2,7''.

Cechy szczególne wyświetlacza od Waveshare

  • Wykorzystanie technologii e-paper, która jest stosowana w czytnikach e-book
  • Wyświetlanie ostatniego obrazu nawet po odłączeniu zasilania
  • Niskie zużycie energii, pobór mocy wyłącznie do odświeżania
  • Interfejs komunikacyjny SPI
  • Programowany językiem C/C++ i MicroPython
  • Obraz wyświetlany w dwóch kolorach: czarnym i białym

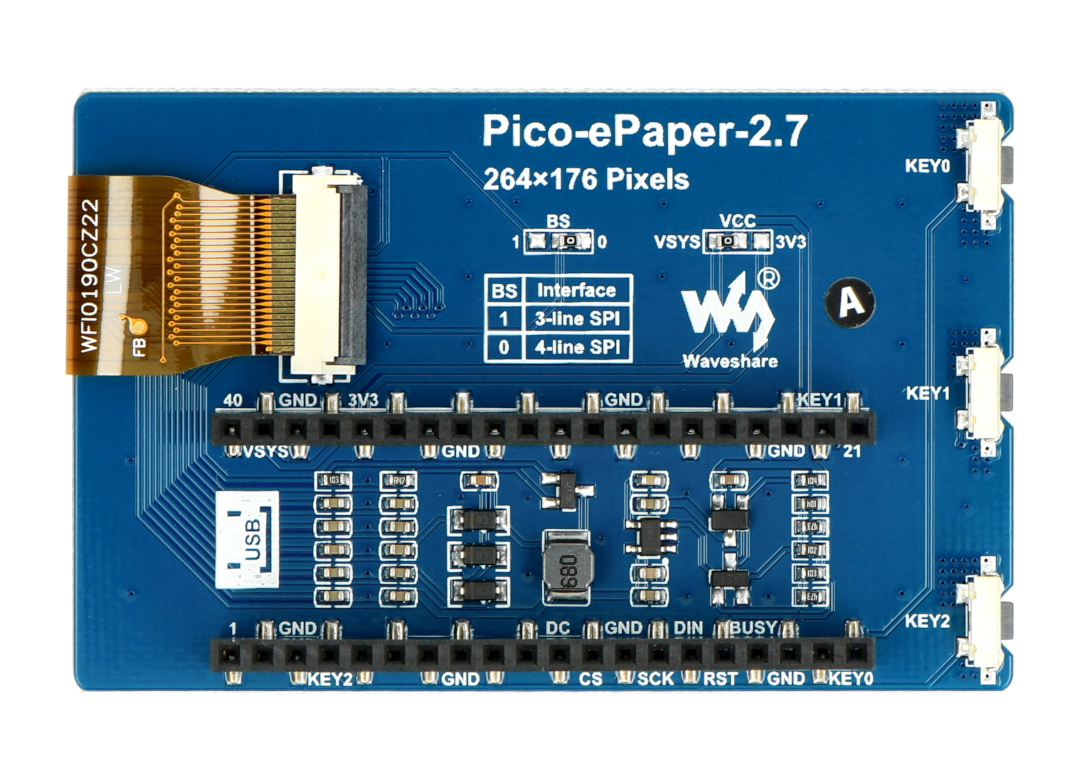

Opis i rozmieszczenie wyprowadzeń

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

  • VSYS - pin zasilania (domyślny)
  • 3V3 - pin zasilania 3,3 V
  • GND - masa układu
  • e-Paper_DC -  pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
  • e-Paper_CS - Chip select (aktywowany stanem niskim)
  • e-Paper_SCK - wyjście SCK magistrali SPI
  • e-Paper_DIN - wyjście danych MOSI magistrali SPI
  • e-Paper_RST - pin RESET (aktywowany stanem niskim)
  • e-Paper_BUSY - pin zajętości
  • KEY0 - przycisk użytkowy 0
  • KEY1 - przycisk użytkowy 1
  • KEY2 - przycisk użytkowy 2

Kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.

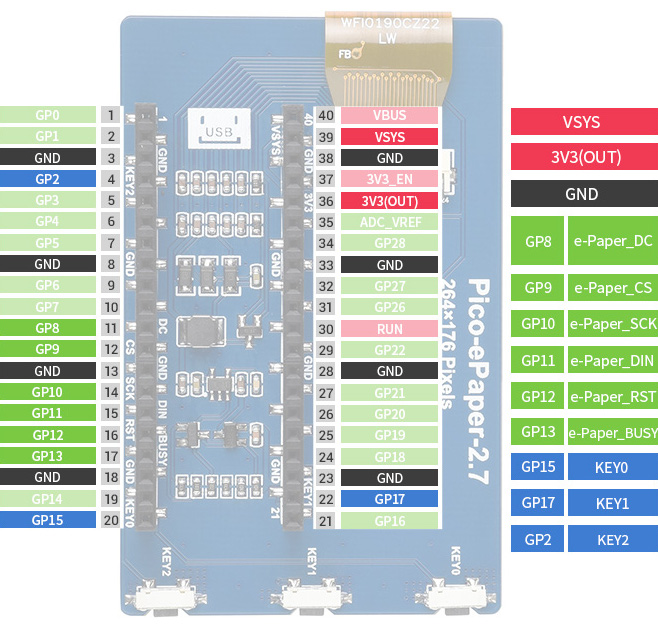

Wyprowadzenia wyświetlacza.Wyprowadzenia wyświetlacza.

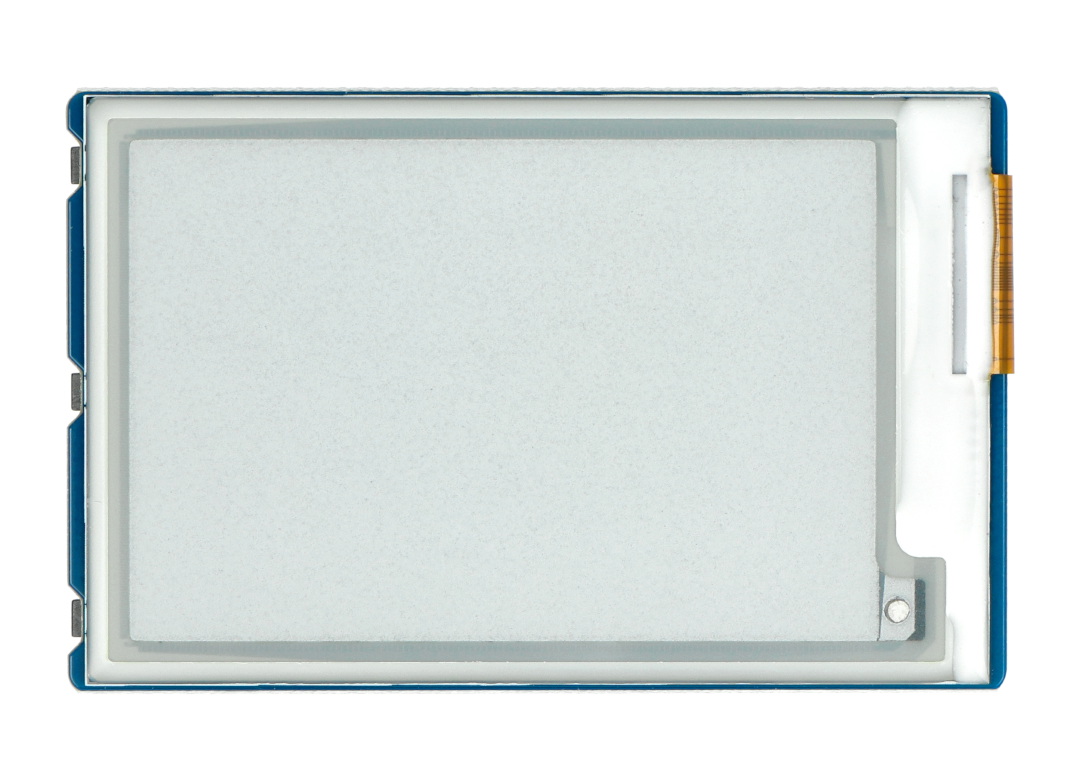

Obraz wyświetlany w dwóch kolorach: czarnym i białymObraz wyświetlany w dwóch kolorach: czarnym i białym.

Specyfikacja techniczna wyświetlacza

  • Kompatybilny z: Raspberry Pi Pico
  • Typ wyświetlacza: e-paper
  • Napięcie robocze: 3,3 V / 5 V
  • Przekątna ekranu: 2,7''
  • Rozdzielczość: 264 × 176 px
  • Wielkość piksela: 0,217 x 0,217 mm
  • Interfejs komunikacyjny: 3-przewodowy SPI, 4-przewodowy SPI
  • Wyświetlane kolory: czarny i biały
  • Skala szarości: 4
  • Czas pełnego odświeżania: 6 s
  • Moc odświeżania: 26,4 mW
  • Prąd czuwania: <0,01 µA (prawie żaden)
  • Kąt widzenia: >170°
  • Wymiary wyświetlacza: 57,288 x 38,192 mm
  • Wymiary modułu: 73,5 x 47,0 mm
Ekran - typ e-paper
Ekran - przekątna 2.70 ''
Ekran - interfejs SPI
Ekran - dotyk Nie
Ekran - rozdziel. 264x176px
Szerokość opakowania 8 cm
Wysokość opakowania 7 cm
Głębokość opakowania 3 cm
Masa opakowania 0.034 kg
