Opis produktu: E-Paper E-Ink 4,2'' 400×300 px SPI - wyświetlacz z nakładką do Raspberry Pi Pico - czarno-biały - Waveshare 20344
Wyświetlacz E-Paper (E-ink) od Waveshare o przekątnej 4,2'' i rozdzielczości równej 400 x 300 px. Wykorzystuje technologię E-Ink, która sprawia, że nasze oczy nie męczą się tak bardzo podczas długotrwałego korzystania z wyświetlacza. Pracuje z napięciem 3,3 V / 5 V. Wyświetla kolor biały i czarny. Komunikuje się za pośrednictwem interfejsu SPI. Jest kompatybilny z Raspberry Pi Pico. Zużywa bardzo mało energii.
Kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.

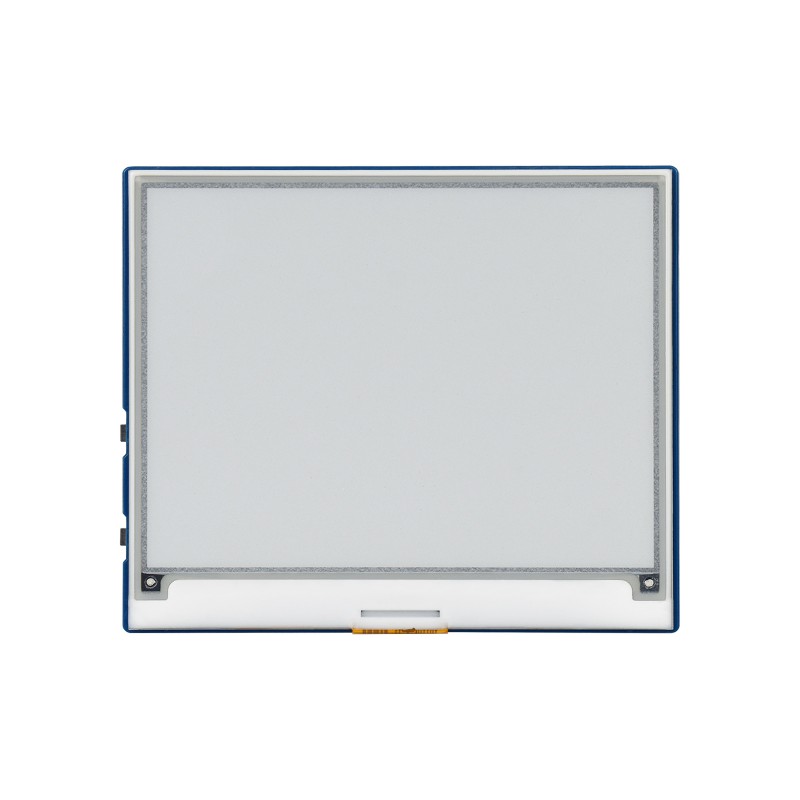

E-Paper E-Ink 4,2'' 400×300 px SPI - wyświetlacz z nakładką do Raspberry Pi Pico - czarno-biały - Waveshare 20344.
Rodzaj wyświetlacza.
Co to jest E-Paper E-Ink?
Wyświetlacze E-Paper wykorzystują technologię elektroforetyczną mikrokapsułek do wyświetlania: naładowane cząstki zawieszone w przezroczystym płynie przesuną się na boki mikrokapsułki po przyłożeniu pola elektrycznego, dzięki czemu mikrokapsułka stanie się widoczna przez odbijanie światła otoczenia, tak jak tradycyjny papier drukowany. Wyświetlacz E-Paper wyraźnie wyświetla obrazy/teksty w świetle lampy lub w świetle naturalnym, nie wymaga podświetlenia, a kąt widzenia wynosi prawie 170°. Ten typ wyświetlaczy zazwyczaj wykorzystywany jest w czytnikach e-booków ze względu na efekt przypominający papier.
Wyprowadzenia wyświetlacza E-Paper E-Ink
Wyprowadzenia wyświetlacza E-Paper E-Ink 4,2" do Raspberry Pi Pico - Waveshare 20344.
| E-paper | Pico | Opis |
|---|---|---|
| VCC | VSYS | Napięcie zasilania |
| GND | GND | Masa układu |
| DIN | GP11 | Pin MOSI interfejsu SPI |
| CLK | GP10 | Pin zegarowy interfejsu SPI |
| CS | GP9 | Chip select aktywowany stanem niskim |
| DC | GP8 | Pin sterowania danymi/poleceniami (stan wysoki: dane; stan niski: polecenie) |
| RST | GP12 | Pin Reset, aktywowany stanem niskim |
| BUSY | GP13 | Pin BUSY |
Główne cechy wyświetlacza E-Paper E-Ink
- Wyświetlacz E-Paper wyraźnie wyświetla obrazy/teksty w sztucznym i naturalnym świetle, nie wymaga podświetlenia
- Posiada szeroki kąt widzenia do 170°, zwykle jest używany jako e-czytnik ze względu na efekt przypominający papier
- Zapamiętuje i wyświetla ostatnią zawartość przez długi czas, nawet po wyłączeniu zasilania
- Bardzo niskie zużycie energii, moc jest potrzebna do odświeżania
- Interfejs SPI
- 2 x przyciski użytkownika i 1 x przycisk resetowania ułatwiający interakcję
Zawartość zestawu
- Wyświetlacz E-Papier E-Ink 4,2"
- Dystanse montażowe
Raspberry Pi Pico należy umieścić w module wyświetlacza, tak jak na powyższym obrazku.
Specyfikacja wyświetlacza E-Paper E-Ink do Raspberry Pi Pico
- Producent: Waveshare
- Napięcie zasilania: 3,3 V / 5 V
- Rozdzielczość: 400 x 300 px
- Kąt widzenia: 170°
- Skala szarości: 4
- Interfejs: 3-przewodowy SPI, 4-przewodowy SPI
- Wyświetlane kolor: czarny, biały
- Czas pełnego odświeżenia: 4 s
- Moc przy odświeżaniu: 26,4 mW
- Pobór prądu w stanie spoczynku: do 0,01 uA
- Dotyk: nie
- Przekątna: 4,2"
- Rozmiar piksela: 0,212 x 0,212 mm
- Wymiary zewnętrzne: 93,5 × 78,5 mm
- Wymiary wyświetlacza: 84,8 × 63,6 mm
- Masa: 13,76 g
E-Paper E-Ink 4,2'' 400 x 300 px SPI - wyświetlacz z nakładką do Raspberry Pi Pico - czarno-biały - Waveshare 20344
Oferowany produkt to wyświetlacz wykonany w nowoczesnej technologii E-paper. Ekran jest przeznaczony do wykorzystania, jako monitor do minikomputera Raspberry Pi Pico. Urządzenie zostało wyprodukowane przez firmę Waveshare. Producent słynie z produkcji wysokiej jakości akcesoriów do minikomputerów takich jak Raspberry Pi, Arduino czy Micro:bit.
Wyświetlacz typu E-paper to znakomite narzędzie dla osób, które przez długi czas patrzą w ekran, na nieruchome obrazy. Ekran tego rodzaju nie wywołuje zmęczenia oczu, a w dodatku jest bardzo energooszczędny. Urządzenie pobiera energię tylko w momencie, kiedy następuje zmiana stanu pikseli (zmienia się obraz) - stały obraz nie wymaga żadnego wkładu energetycznego.
