DS1841 - potencjometr cyfrowy 10K I2C STEMMA QT/Qwiic I2C- Adafruit 4570

Indeks: ADA-17712 EAN: 5904422354572

Cyfrowy potencjometr firmy Adafruit pozwala na regulację obwodu bez konieczności ręcznego obracania pokrętła. Moduł z interfejsem I2C, w którym zależność oporu od suwaka jest logarytmiczna. Potencjometr o oporze od 22 kΩ do 3,7 kΩ i ze 128 punktami zaczepu.

DS1841 - potencjometr cyfrowy 10K I2C STEMMA QT/Qwiic I2C- Adafruit 4570
35,90 zł
29,19 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: DS1841 - potencjometr cyfrowy 10K I2C STEMMA QT/Qwiic - Adafruit 4570

Cyfrowy potencjometr firmy Adafruit pozwala na regulację obwodu bez konieczności ręcznego obracania pokrętła. Moduł z interfejsem I2C, w którym zależność oporu od suwaka jest logarytmiczna. Potencjometr o oporze od 22 kΩ do 3,7 kΩ i ze 128 punktami zaczepu. Urządzenia typu logarytmicznego są wykorzystywane do regulacji głośności, ponieważ lepiej dopasowują reakcję ludzkiego ucha na dźwięk.

Produkt kompatybilny z Arduino

W celu ułatwienia pracy z modułem, producent przygotował przewodnik użytkownika wraz z biblioteką Arduino.

Specyfikacja techniczna potencjometru cyfrowego DS1841

  • Napięcie zasilania: od 2,7 V do 5 V
  • Rezystor logarytmiczny: od 22 kΩ do 3,7 kΩ
  • Rezystor stały: 3,6 kΩ
  • Czujnik temperatury: chip / ADC
  • Temperatura pracy: od -40°C do 100°C
  • LUT*: 72 B
  • Interfejs: I2C
  • Wymiary: 25,5 x 17,6 x 4,6 mm

*LUT (Look Up Table) - wbudowana tabela, która pozwala regulować kompensację temperatury.

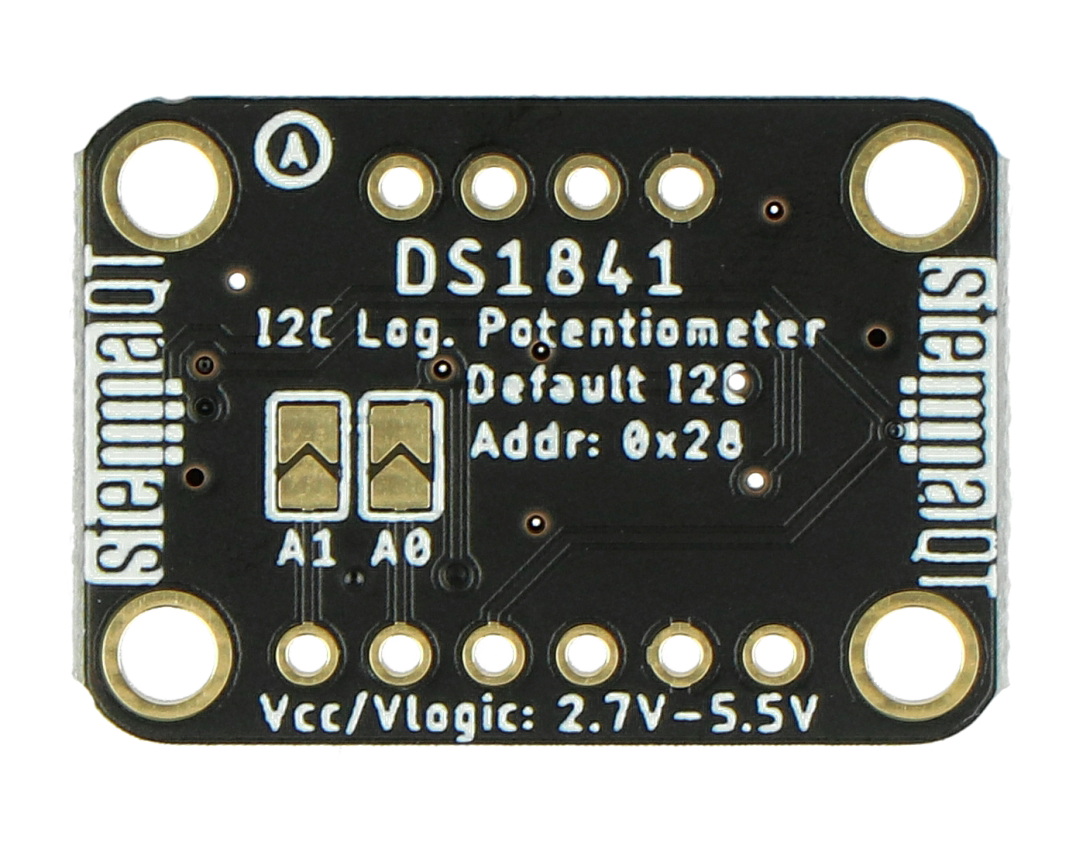

Wyprowadzenia modułu

Potencjometr cyfrowy DS1841 posiada specjalne wyprowadzenia, do których należy przylutować odpowiednie złącza goldpin (zawarte w zestawie). Alternatywnie, istnieje możliwość podłączenia go za pomocą złącz STEMMA QT / Qwiic.

Pin Opis
VCC Napięcie zasilania od 2,7 V do 5,5 V.
GND Masa.
SCL Linia zegara interfejsu I2C.
SDA Linia danych interfejsu I2C.
RW Wyprowadzenie potencjometru (suwak).
RH Wyprowadzenie potencjometru (brzegowe).

Podłączenie modułu z wykorzystaniem złączy STEMMA QT / Qwiic

Moduł posiada specjalne wyprowadzenie dla złącza STEMMA QT / Qwiic. Poniżej przedstawiono podłączenie z wykorzystaniem płytki Metro, będącej odpowiednikiem tradycyjnej płytki Arduino.

Zawartość zestawu

  • Moduł czujnika
  • Złącza goldpin
Napięcie zasil. od 2.7 V
Napięcie zasil. do 5.0 V
Temperatura pracy - 40 - 100°C
Interfejs I2C
Moduł - typ Potencjometr
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 12 cm
Masa opakowania 0.004 kg
