Opis produktu: DFRobot Gravity - moduł z potencjometrem wieloobrotowym 10kΩ / 10obr.

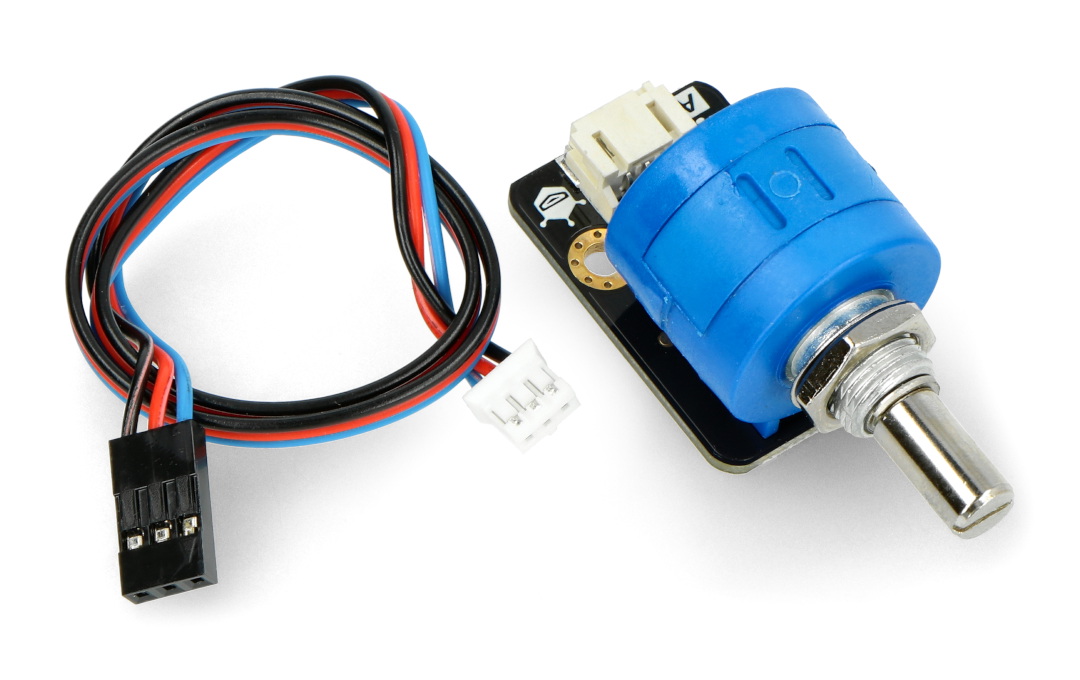

Moduł firmy DFRobot z potencjometrem 10-obrotowym o rezystancji 10 kΩ. w zestawie znajduje się również przewód ze złączem żeńskim raster 2,54 mm.
Podłączenie modułu

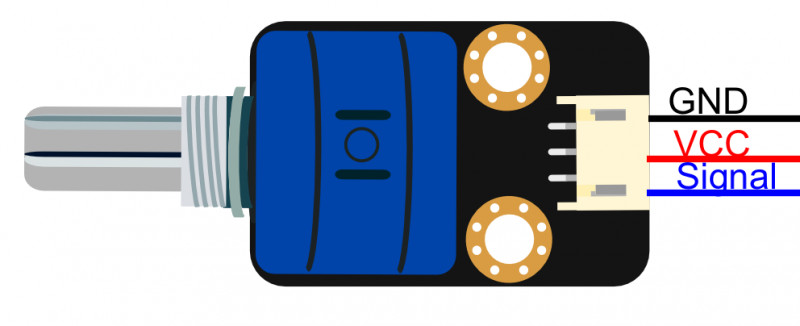

Urządzenie posiada trzy piny wyjściowe, odpowiedni przewód z końcówką żeńską znajduje się w zestawie. Rozkład wyprowadzeń jest zgodny z poniższym rysunkiem:
- GND - masa układu
- VCC - napięcie zasilania, np. 5 V
- Signal - analogowy sygnał wyjściowy
Przykład z Arduino
Na poniższym rysunku został przedstawiony przykład podłączenia modułu do Arduino. W celu uruchomienia układu wystarczy podać zasilanie i odczytać analogowy sygnał wyjściowy z pinu Signal poprzez wbudowany w Arduino przetwornic A/C (piny oznaczone literką A, np. A0).
|
Produkt kompatybilny z Arduino Przykładowy kod można znaleźć w przewodniku użytkownika. |
Specyfikacja DFRobot Gravity
- Rezystancja: 10 kΩ
- Ilość obrotów: 10
- Długość osi: 13 mm
- Tolerancja liniowości: ±0.25 %
- Średnica osi: 6,2 mm
- Wymiary płytki: 34 x 22 mm
- Masa: 25 g
Miniaturowy moduł z potencjometrem wieloobrotowym
Produkt składa się z niewielkiej płytki drukowanej z zainstalowanym fabrycznie potencjometrem oraz złączem 3-pinowym w standardzie DFRobot Gravity. Zastosowany potencjometr wieloobrotowy umożliwia precyzyjne ustawienie napięcia w pełnym zakresie od 0 V do napięcia zasilania (zwykle 5 V).
Prezentowany moduł DFRobot pracuje w konfiguracji regulowanego dzielnika napięcia, dzięki czemu jest kompatybilny z nakładkami Arduino Shield oraz Raspberry Pi Hat, wyposażonymi w analogowe wejścia do podłączenia czujników w standardzie Gravity.
Przykładowe zastosowania
DFRobot Gravity - moduł z potencjometrem wieloobrotowym 10kΩ / 10obr. Doskonale nadaje się zarówno do eksperymentów z tworzeniem własnych urządzeń elektronicznych, jak i do budowy w pełni użytkowych konstrukcji. Sprawdzi się w aplikacjach wymagających precyzyjnego ustawienia poziomu napięcia, które następnie może być odczytane przez przetwornik ADC mikrokontrolera i wykorzystane w programie, np. jako próg reakcji czujnika odbiciowego czy też nastawa termostatu.
Oferowany przez nas moduł z potencjometrem wieloobrotowym pozwala na montaż zarówno poprzez przykręcenie potencjometru bezpośrednio do panelu czołowego obudowy (w zestawie znajduje się oryginalna nakrętka oraz podkładka), jak i poprzez umocowanie płytki drukowanej za pośrednictwem dwóch otworów montażowych.
