Opis produktu: Potencjometr przesuwny liniowy
Potencjometr przesuwny liniowy. Wyposażony jest w dwa złącza 3-pin. Napięcie zasilania wynosi 5 V.

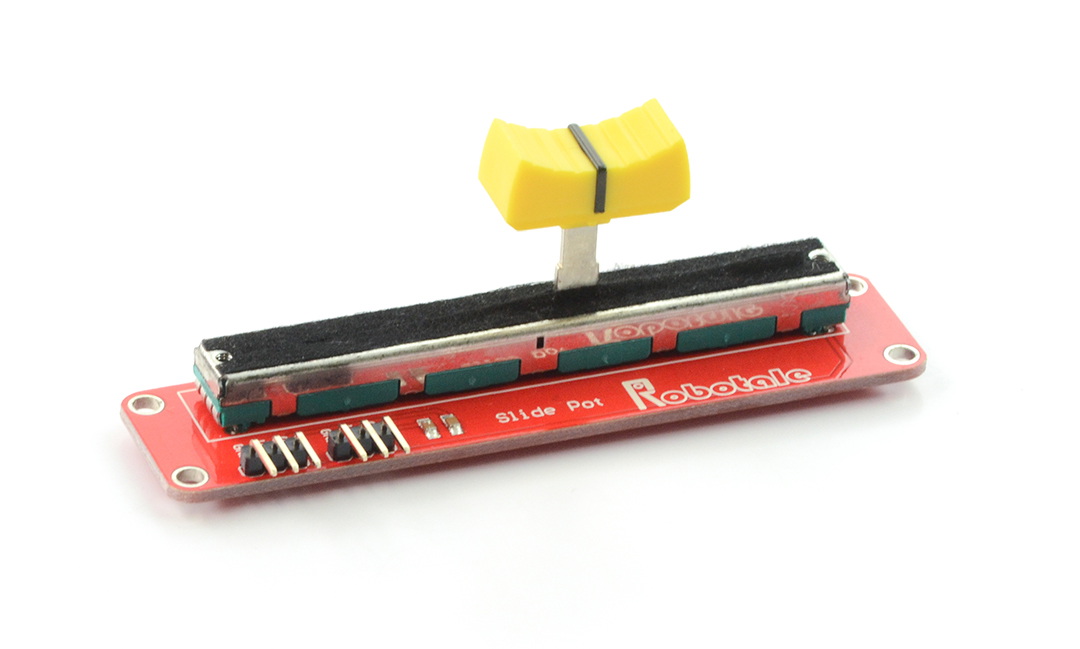

Potencjometr przesuwny liniowy.

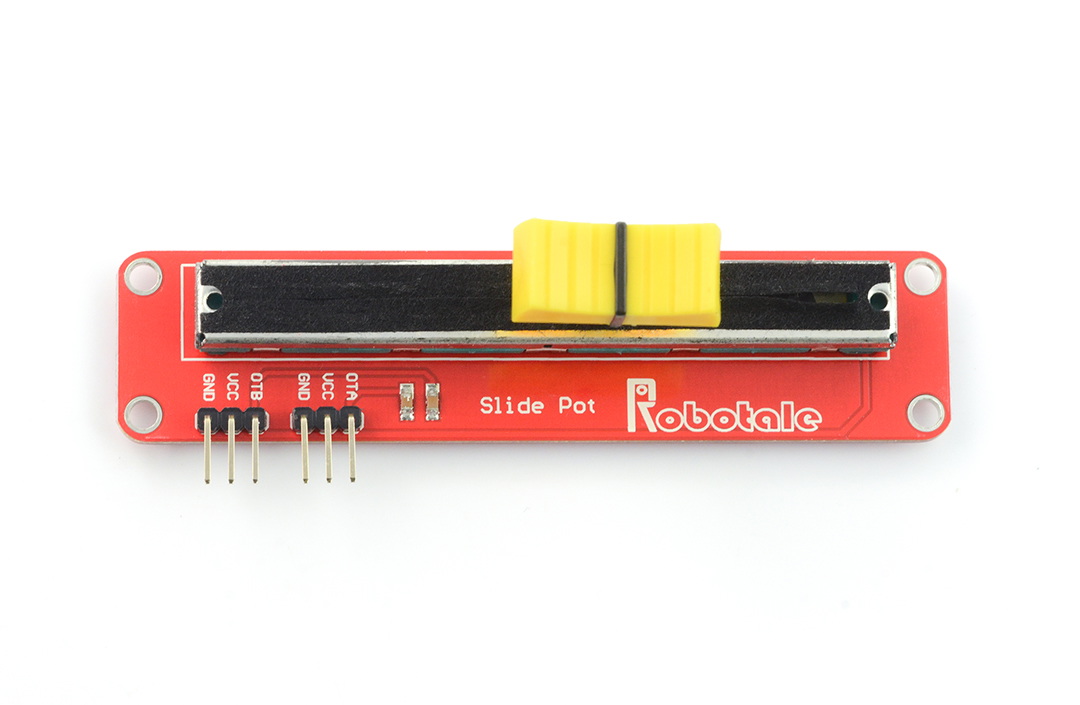

Podłączenie potencjometru
Czujnik komunikuje się z mikrokontrolerem w sposób analogowy. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 5 V. |
| OUT | Sygnał wyjściowy - analogowy. |
Specyfikacja potencjometru
- Napięcie zasilania: 5 V
- Typ: suwakowy, liniowy
- Komunikacja: analogowa
Moduł z potencjometrem przesuwnym
Potencjometr przesuwny liniowy z dwiema sterowanymi jednocześnie sekcjami zamontowany jest na płytce drukowanej w postaci gotowego modułu z wyprowadzonymi złączami typu goldpin. Szczelina, w której porusza się trzpień suwaka, jest zabezpieczona przed kurzem i zabrudzeniami warstwą specjalnej włókniny.
Oferowany potencjometr liniowy ma także wbudowane kondensatory filtrujące napięcia wyjściowe obu sekcji, oznaczonych literami A i B. Zalecane napięcie zasilania układu wynosi 5 V. Moduł jest w pełni kompatybilny z płytkami Arduino oraz innymi, wyposażonymi w przetworniki analogowo-cyfrowe.
Potencjometr suwakowy - jak podłączyć i odczytać położenie suwaka?
Potencjometr przesuwny może być obsługiwany programowo dokładnie w taki sam sposób, jak każdy inny potencjometr (np. osiowy lub montażowy) – podanie zasilania na skrajne wyprowadzenia ścieżki oporowej (oznaczone na PCB modułu jako GND i VCC) umożliwia odczyt napięcia wyjściowego (linie OUTA lub OUTB), którego wartość jest proporcjonalna do położenia suwaka.
Zawartość rejestru wyjściowego przetwornika ADC wystarczy zatem przemnożyć przez napięcie zasilania (np. 5 V) i podzielić przez liczbę poziomów napięcia rozpoznawanych przez przetwornik, a wynikającą bezpośrednio z jego rozdzielczości (np. 1024 dla 10 bitów). W platformie Arduino do odczytu rejestru ADC najlepiej jest wykorzystać natywną funkcję analogRead().
