Opis produktu: Moduł CAN Bus - MCP2515 - SPI - nakładka dla Feather - Adafruit 5709
Moduł wyprodukowany przez firmę Adafruit, umożliwiający komunikację poprzez magistralę CAN. Jest kompatybilny z płytkami z rodziny Feather. Wbudowany układ scalony MCP2515 pozwala na komunikację poprzez interfejs SPI, zapewniając przy tym pełną obsługę magistrali CAN. Płytka została wyposażona także w transceiver TJA1051/3, który konwertuje poziomy logiczne dla systemów 12 V / 24 V. Moduł wyposażony został także w konwerter napięć pozwalający na współpracę z płytkami 3,3 V, bez konieczności doprowadzenia dodatkowego zasilania. Istnieje możliwość usunięcia terminacji wyjść CAN (120 Ohm) poprzez przecięcie zworki znajdującej się na górnej stronie płytki. W taki sam sposób można zmienić połączenie wyjść CS oraz INT (piny 5 I 6).

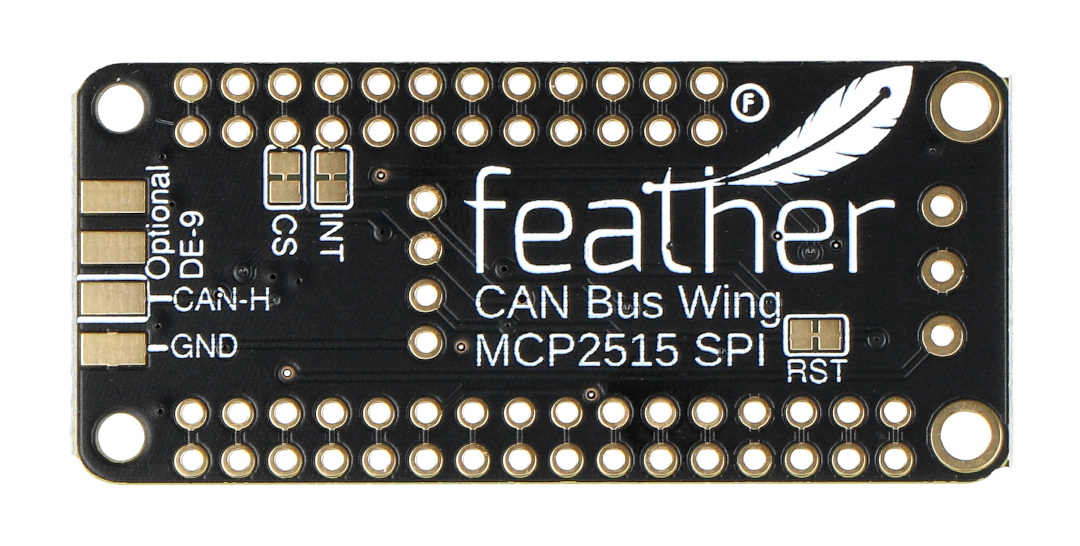

Moduł CAN Bus - MCP2515 - SPI - nakładka dla Feather - Adafruit 5709.

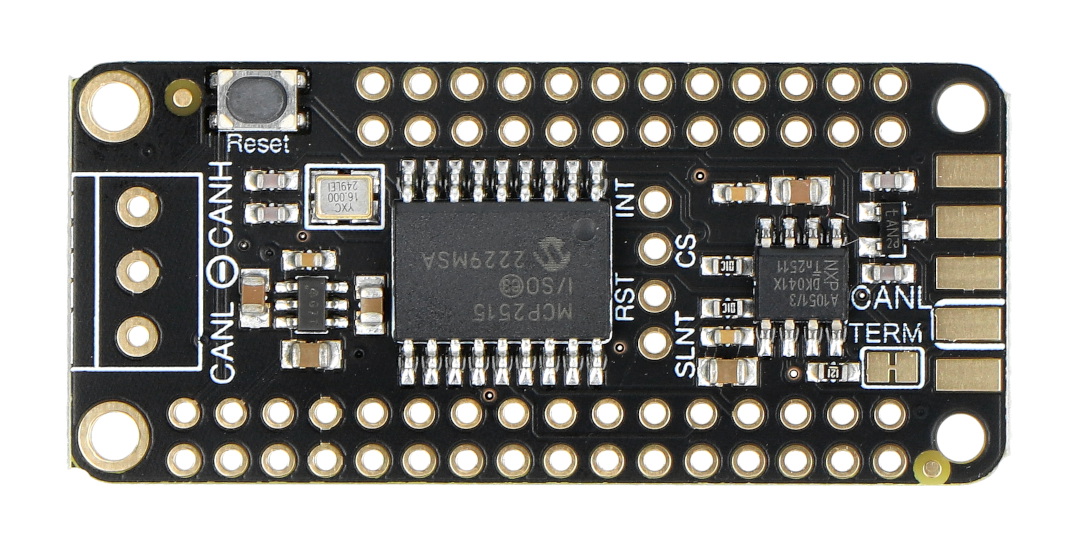

Moduł CAN Bus - MCP2515 od firmy Adafruit.
Układy MCP2515 i TJA1051/3
MCP2515 jest samodzielnym kontrolerem magistrali CAN wersji 2.0B, będącym następcą układu MCP2510. W stosunku do poprzednika poprawiono m.in. przepustowość oraz filtrację danych. Zapewnia on komunikację z prędkością do 1 Mb/s.
TJA1051/3 to konwerter zapewniający zgodność fizycznej warstwy magistrali CAN. Posiada on wsparcie dla logiki 3,3 V / 5 V i współpracuje z systemami 12 V / 24 V, które są spotykane w urządzeniach CAN Bus. Posiada wysoką odporność na zakłócenia elektromagnetyczne (EMI) oraz jest zgodny ze standardami: ISO 11898-2:2016, SAE J2284-1 do SAE J2284-5.
W naszej ofercie znajdziesz także inne moduły komunikacyjne - sprawdź!
Opis wyprowadzeń
- H / L: linie transmisyjne magistrali CAN
- GND: wspólna masa układów
- Zworka TERM: ustalająca terminację magistrali CAN
- Zworka RST: łącząca pin reset układu MCP2515 z pinem reset modułu Feather
- Zworka CS: łącząca pin CS układu MCP2515 z pinem 5 modułu Feather
- Zworka INT: łącząca wyjście przerwań układu MCP2515 z pinem 6 układu Feather
- CS: chip select układu MCP2515
- RST: resetu układu MCP2515
- INT: przerwania układu MCP2515
- SLNT: umożliwia włączenie trybu uśpienia układu TJA1051/3
Wyprowadzeniami modułu są pola lutownicze.

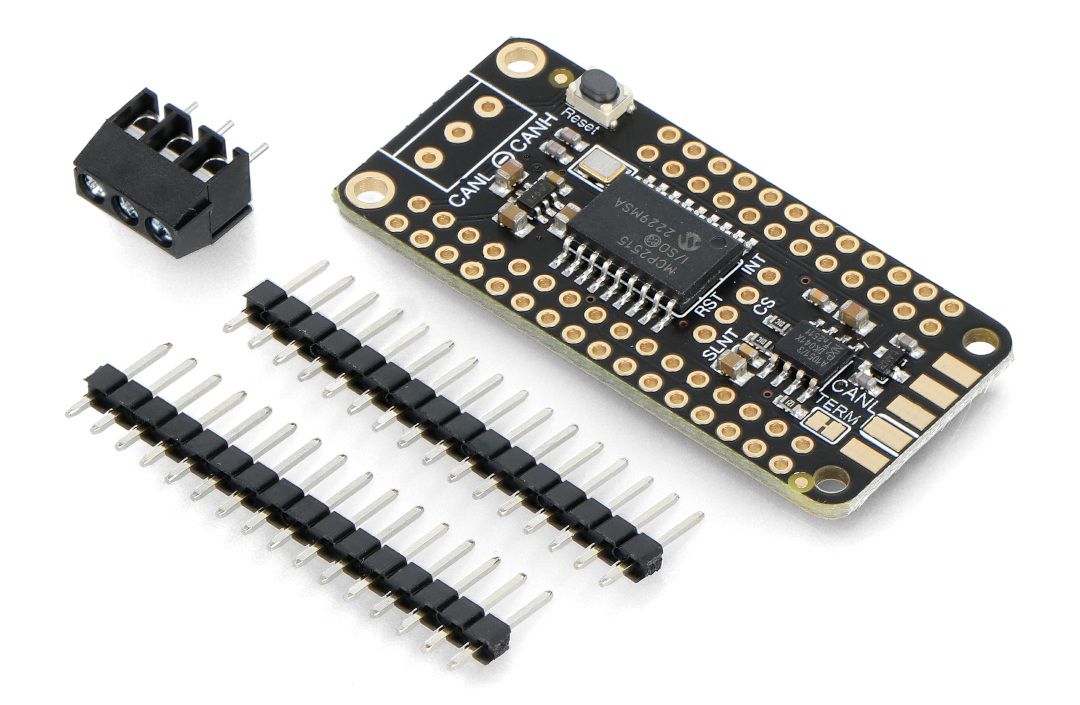

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu CAN
- Wbudowany układ: MCP2515
- Napięcie zasilania: od 2,7 V do 5,5 V
- Interfejs komunikacyjny: SPI
- Prędkość magistrali CAN: 1 Mb/s
- Temperatura pracy: od -40°C do 125°C
- Dwa bufory RX
- Wymiary modułu: 50,6 x 22,7 x 4 mm
- Masa: 4,5 g
Zawartość zestawu
- Moduł CAN Bus - MCP2515 - SPI - nakładka dla Feather - Adafruit 5709
- Złącze śrubowe 1x3 pin
- 2 x Listwa goldpin 1x16 pin - 2,54 mm
