Opis produktu: DFRobot Gravity - przewód połączeniowy czujnika do Arduino - 4-pinowy - I2C / UART - 50 cm - 10 szt. - FIT0773
Przewód połączeniowy wyposażony w złącze serii Gravity. Wyprodukowany przez DFRobot, jest przeznaczony do połączenia czujnika z modułem głównym - Arduino. Obsługuje dwa najpopularniejsze interfejsy komunikacyjne - magistralę I2C oraz protokół UART. Maksymalne napięcie nie powinno przekraczać 50 V, a prąd powinien mieć wartość nie większą niż 1000 mA. W skład zestawu wchodzi 10 sztuk przewodu.

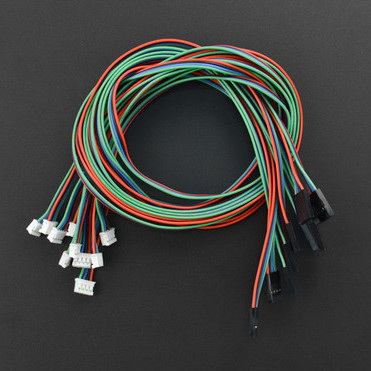

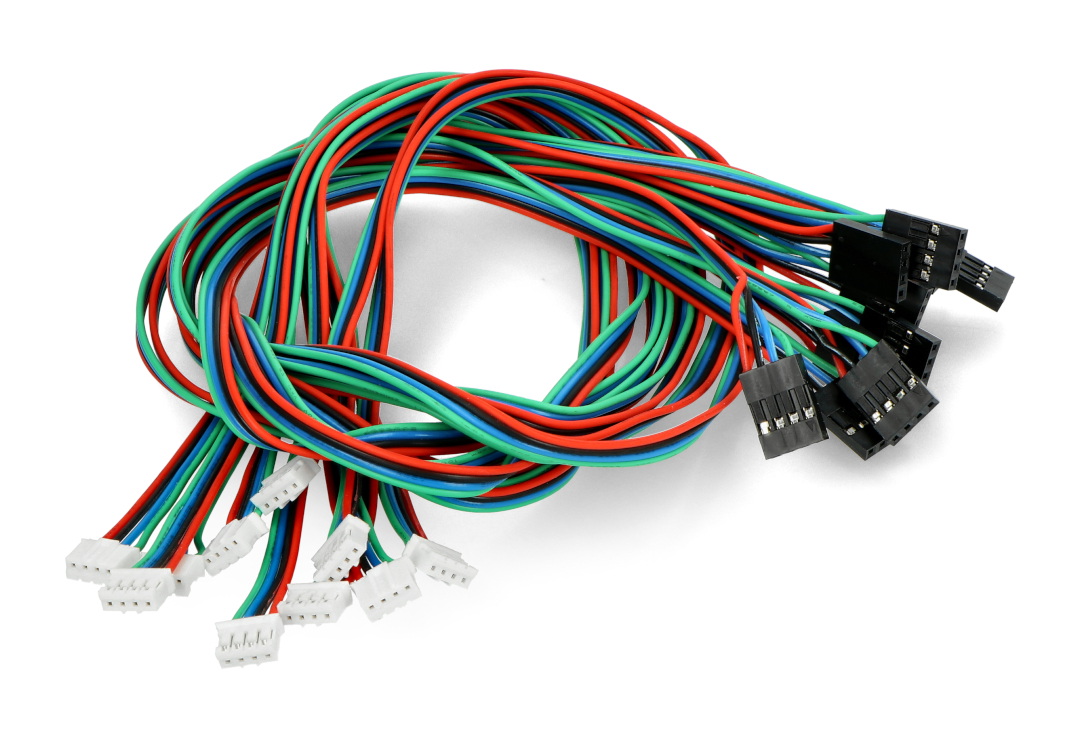

Elementy sprzedawane w pakiecie po 10 sztuk.

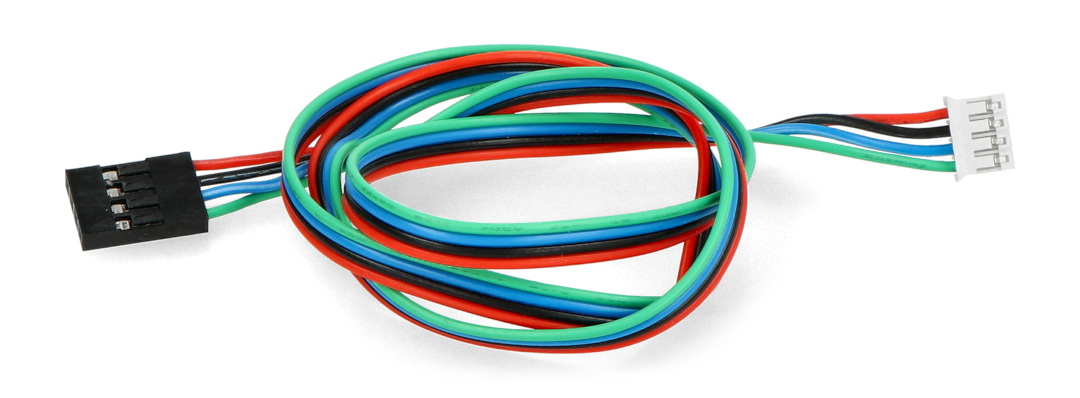

Gravity - przewód połączeniowy czujnika do Arduino - 4-pinowy - I2C / UART.
Każdy przewód połączeniowy Gravity jest zbudowany z czterech linii.
Opis wyprowadzeń
- Magistrala I2C:
- przewód czerwony: linia zasilania - VCC
- przewód czarny: masa układu - GND
- przewód niebieski: linia zegara magistrali - SCL
- przewód zielony: linia danych magistrali - SDA
- Magistrala UART:
- przewód czerwony: linia zasilania - VCC
- przewód czarny: masa układu - GND
- przewód niebieski: TX
- przewód zielony: RX
Specyfikacja techniczna przewodu
- Typ: przewód połączeniowy czujnika
- Przeznaczenie: do Arduino
- Typ złącza:
- złącze pierwsze: Gravity
- złącze drugie: 4-pinowy wtyk żeński JST
- Obsługiwane interfejsy: magistrala I2C / UART
- Napięcie maksymalne: < 50 V
- Natężenie maksymalne (prąd): < 1000 mA
- Długość przewodu: 50 cm
- Raster pinów: 2,54 mm
- Ilość sztuk w zestawie: 10 sztuk
Złącze Gravity znacząco usprawnia podłączenie urządzeń peryferyjnych z modułami głównymi.
