Opis produktu: Wyświetlacz OLED monochromatyczny graficzny 0,96'' 128x64px I2C/SPI - DFRobot DFR0650
Monochromatyczny wyświetlacz graficzny OLED o przekątnej 0,96" i rozdzielczości 128 x 64 px. Moduł oparty na układzie SSD1306 do komunikacji z mikrokontrolerem wykorzystuje interfejs I2C lub SPI, domyślnie jest to I2C. Cechuje się on wysokim kontrastem i niskim poborem energii. Ekran zasilany jest napięciem 3,3 V lub 5 V. Kompatybilny m. in. z Arduino, ESP32, FireBeetle.

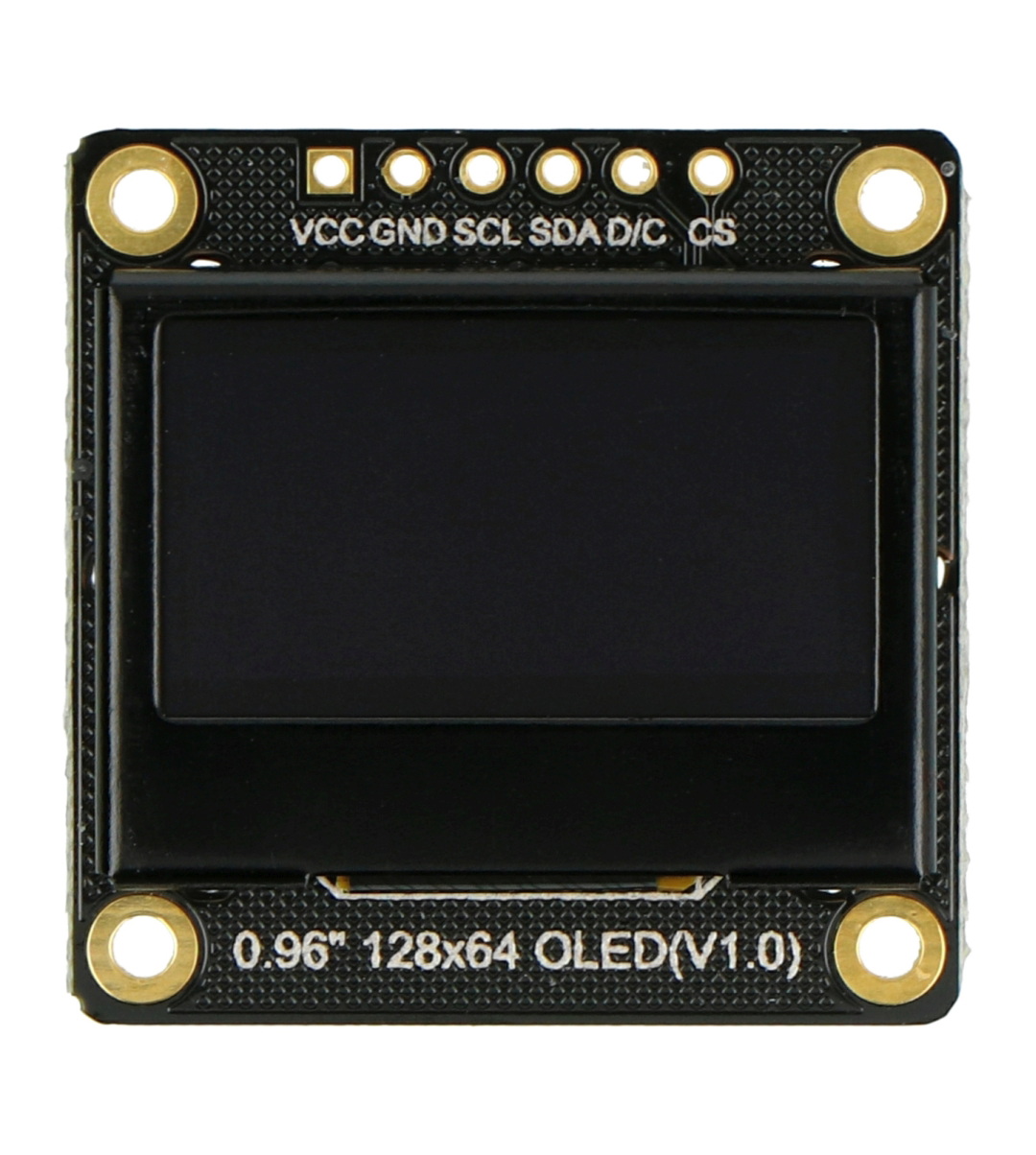

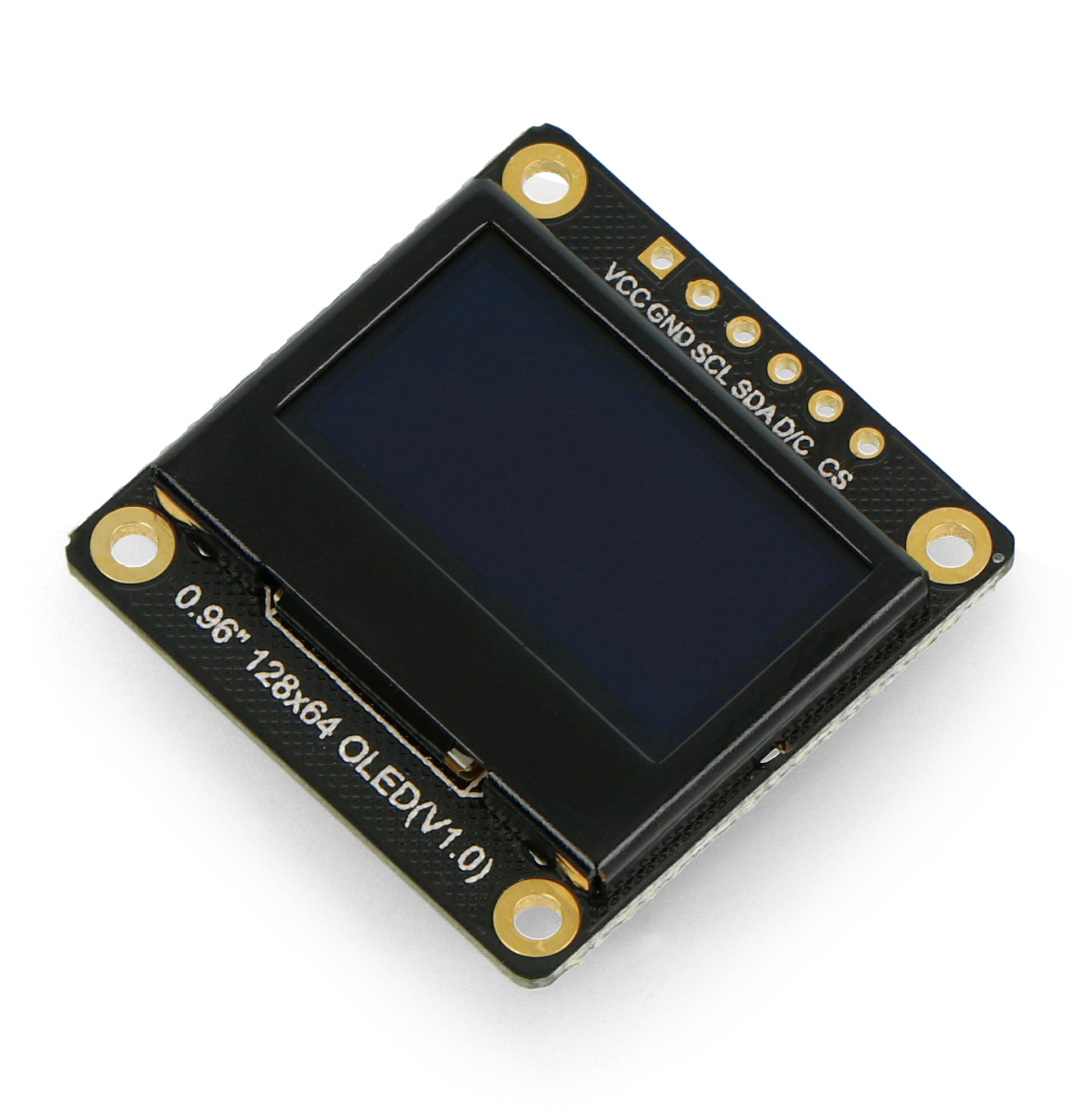

Wyświetlacz OLED monochromatyczny graficzny 0,96".
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino. |
Główne cechy wyświetlacza monochromatycznego OLED
- Samopodświetlający się wyświetlacz OLED.
- Kontrolowane piksele i niski pobór energii.
- Komunikacja I2C / SPI - domyślnie I2C.
- Obsługuje reset po włączeniu zasilania.
|
Uwaga! Gdy ekran jest nieużywany należy go wyłączyć. Zbyt długie wyświetlanie obrazu może spowodować zmniejszenie jasności poszczególnych pikseli. |
Podłączenie wyświetlacza OLED graficznego 0,96"
Moduł został wyposażony w złącza goldpin - raster 2,54 mm, komunikuje się poprzez interfejs I2C lub SPI. Opis poszczególnych wyprowadzeń znajduje się w tabeli.
Wyprowadzenia wyświetlacza.
| Pin | Symbol | Opis |
|---|---|---|
| 1 | VCC | Napięcie zasilania od 3,3 V do 5,0 V. |
| 2 | GND | Masa układu. |
| 3 | SCL | Linia zegarowa I2C / SPI. |
| 4 | SDA | Linia danych I2C / SPI. |
| 5 | D/C | Pin przesyłania danych komend SPI. |
| 6 | CS | Wybór układu SPI. |
Zastosowanie wyświetlacza OLED
- Termometr
- Wyświetlacz pogodowy
- Wyświetlacz wagi kuchennej
- Detektor jakości powietrza
- Niewielka konsola do gier
- Wyświetlacz do inteligentnych ubrań
Specyfikacja monochromatycznego wyświetlacza OLED
- Napięcie pracy: 3,3 V oraz 5 V
- Kolor znaków: biały
- Ilość pikseli: 128 x 64
- Interfejs: I2C (domyślnie) / SPI
- Adres I2C: 0x3C
- Układ: SSD1306
- Jasność: 180 cd/m2
- Pobór prądu w pełnym podświetleniu:
- I2C: ok. 24 mA
- SPI: ok. 27 mA
- Pobór prądu przy wyłączonym podświetleniu:
- I2C: ok. 2 mA
- SPI: ok. 2,87 mA
- Temperatura pracy: od -30°C do 70°C
- Obszar wyświetlania: 21,744 x 10,864 mm
- Wymiary: 30 x 30 mm
- Masa: 4,2 g
