Opis produktu: Moduł kamery OV7670 B 0,3MPx 640x480px 30fps - Waveshare 9828
Moduł z kamerą 0,3 MPx o rozdzielczości 640 x 480 px , rozszerza możliwości mikrokontrolera o możliwość wykonywania zdjęć i nagrywania plików wideo. Urządzenie pracuje z napięciem 3,3 V.
|
Produkt kompatybilny z STM32 i AVR Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla ATmega32 i STM32. |

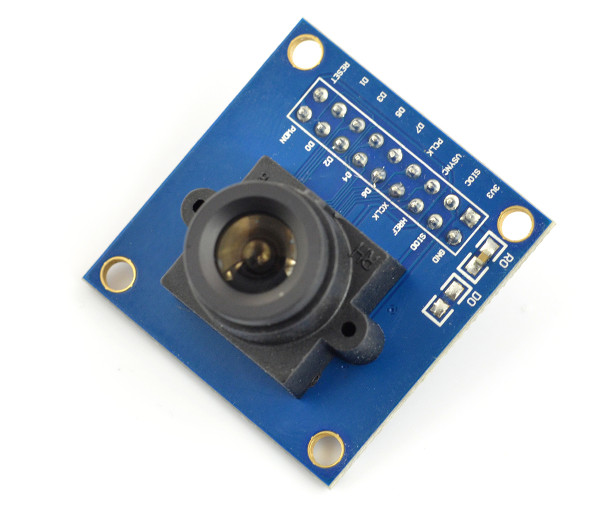

Moduł kamery OV7670 B 0,3MPx 640x480px 30fps - Waveshare 9828.

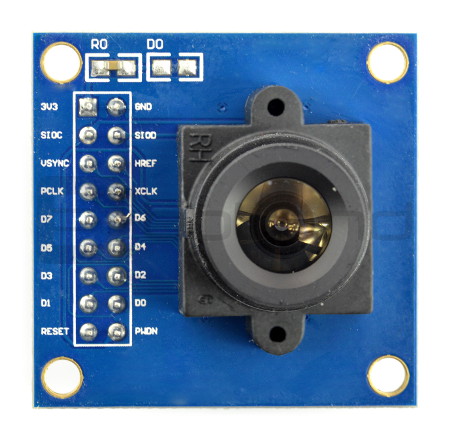

Wyprowadzenia modułu.
Specyfikacja modułu kamery
- Napięcie zasilania: 3,3 V
- Rozdzielczość: 640 x 480 Px (0,3 MPx)
- Liczba klatek na sekundę: do 30 fps dla formatu VGA
- Rozmiar obiektywu: 1/6 "
- Czułość: 1,3 V/(lux*s)
- Kąt widzenia: 25 °
- Formaty wjścia:
- YUV / YCbCr 4:2:3
- RGB565/555/444
- GRB 4:2:2
- RAW RGB Data
- Wymiary modułu: 35 x 34 mm
Wyprowadzenia modułu
Urządzenia posiada wlutowane 18-pinowe, dwurzędowe złącze raster 2,54 mm
| Pin | Opis |
|---|---|
| 3,3V | Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SIOC | Wejście zegarowe interfejsu szeregowego. |
| SIOD | Szeregowy interfejs danych I/O. |
| VSYNC | Synchronizacja pionowa. |
| HREF | Wyjście HREF. |
| PCLK | Wyjście zegarowe matrycy. |
| XCLK | Wejście zegara systemowego. |
| D7 | Wyjście danych wideo - bit 7. |
| D6 | Wyjście danych wideo - bit 6. |
| D5 | Wyjście danych wideo - bit 5. |
| D4 | Wyjście danych wideo - bit 4. |
| D3 | Wyjście danych wideo - bit 3. |
| D2 | Wyjście danych wideo - bit 2. |
| D1 | Wyjście danych wideo - bit 1. |
| D0 | Wyjście danych wideo - bit 0. |
| RESET | Reset układu aktywowany stanem niskim. |
| PWDN | Wyłączenie układu aktywowane stanem wysokim. |
Moduł kamery OV7670 B 0,3MPx 640x480px 30fps - Waveshare 9828
Prezentowany moduł do kamery OV7670 firmy Waveshare jest wyposażony w 4 otwory montażowe. Wszystkie wyprowadzenia są dokładnie oznaczone na płytce. W codziennym użytkowaniu oznacza to prostą i intuicyjną obsługę.
Ponadto moduł kamery OV7670 B o rozdzielczości 0,3MPx (640x480px) i możliwości rejestrowania obrazu w 30 klatkach na sekundę wyróżnia się kompaktowymi rozmiarami i niską wagą. Idealnie nadaje się do mobilnych projektów.
Dodatkowe informacje o module kamery OV7670 B firmy Waveshare
Zaletą opisywanego modułu kamery jest możliwość robienia dobrej jakości zdjęć i filmów w trudnych warunkach oświetleniowych. Kamera wspiera zarówno formaty VGA, jak i CIF. Dodatkowo automatycznie dostosowuje stopień odśnieżania obrazu. W kategorii kamery do Arduino i Raspberry Pi dostępne są również moduły umożliwiające robienie zdjęć i nagrywanie filmów o wyższej rozdzielczości.
