Opis produktu: Skaner laserowy 360 stopni D300 - UART - 12 m - Waveshare 22098
Skaner laserowy wykorzystujący technologię ToF (Time of Flight) opartą na pomiarze odległości według czasu lotu impulsu laserowego. Skutecznie wykrywa obiekty w odległości do 12 m. Dokładność odczytu wynosi ±45 mm (nie zmienia się wraz ze wzrostem odległości). Wydajny algorytm umożliwia skanowanie w obszarze 360°, autonomiczne mapowanie i wykrywanie przeszkód. Urządzenie do komunikacji wykorzystuje UART.

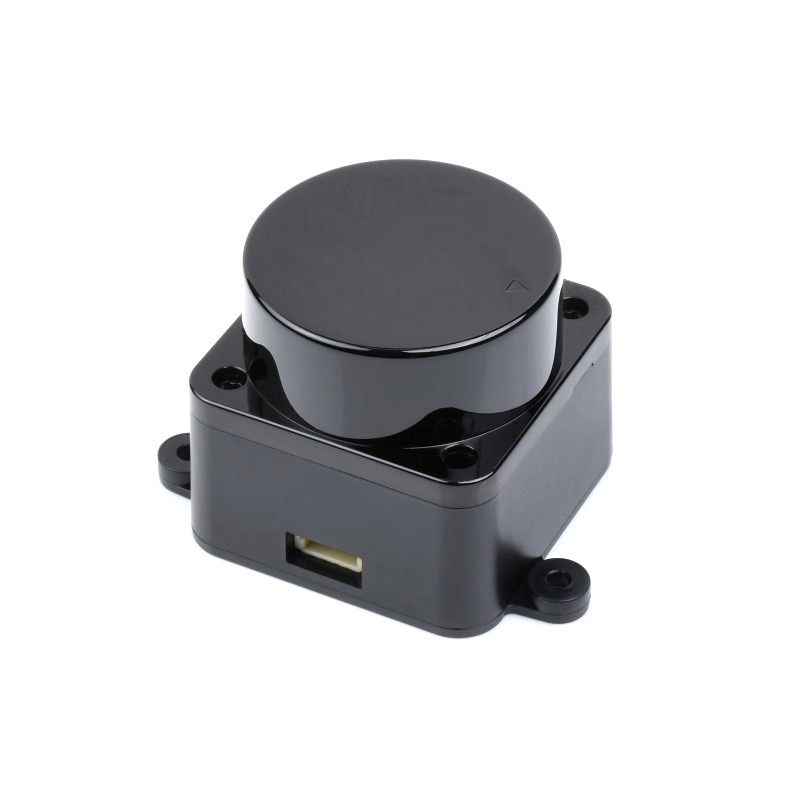

Skaner laserowy 360 stopni D300 - UART - 12 m - Waveshare 22098.
Ilustracja działania skanera 360°.
Dookólne skanowanie laserowe 360°
Lidar obraca się zgodnie z ruchem wskazówek zegara mierząc odległość i umożliwiając 360° skanowanie. Uzyskuje w ten sposób informacje o chmurze punktów i lokalizacji przeszkód oraz mapę konturową otaczającego środowiska.
Długa żywotność urządzenia

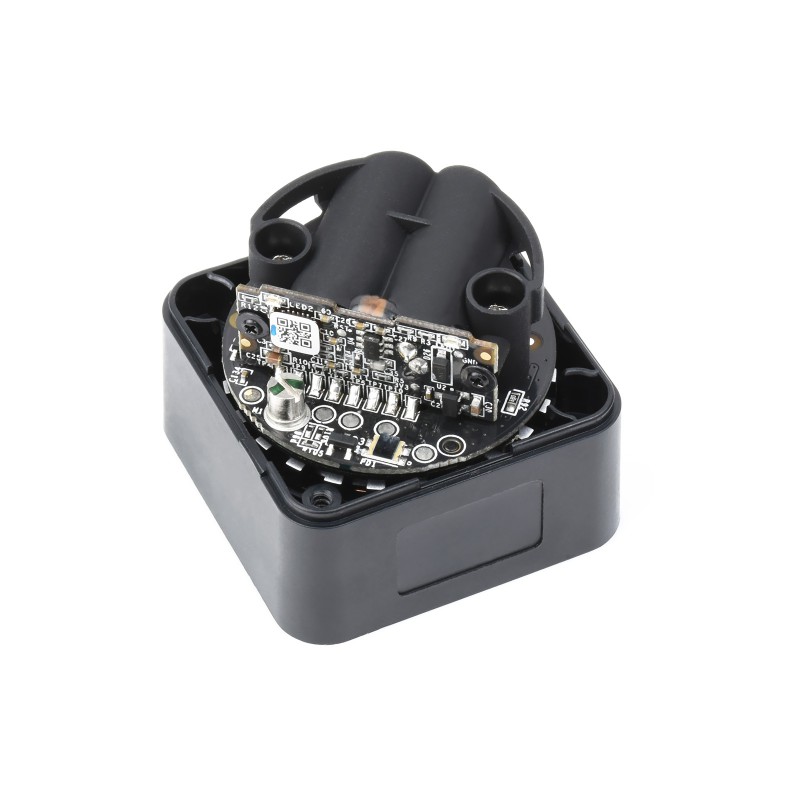

W skanerze producent zastosował wysokiej jakości silnik bezszczotkowy, który umożliwia ruch obrotowy skanera. Zapewnia on cichą i precyzyjną pracę oraz długą żywotność (nawet ponad 10000 godzin pracy).
Duży zasięg pomiaru
Skaner laserowy D300 umożliwia pomiar w odległości nawet 12 m. Zapewnia duży obszar mapowania. Może być wykorzystywany jako czujnik w poruszających się robotach.
Odporność na zakłócenia świetlne
Wydajny układ sterujący i konstrukcja optyczna urządzenia umożliwiają niwelowanie silnych zakłóceń świetlnych. Są odporne na na silne światło o wartości 30000 luksów.

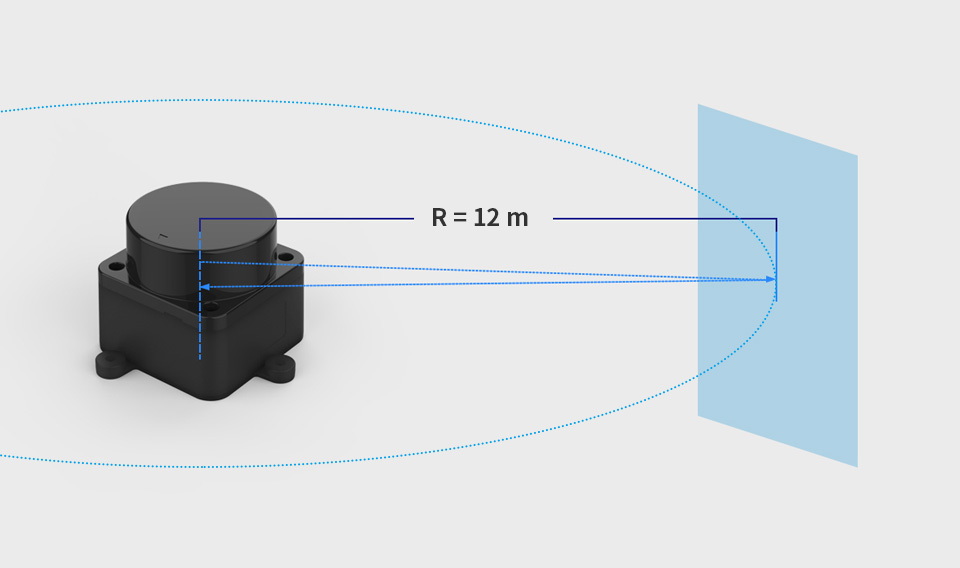

Zasięg pomiaru Waveshare 22098 wynosi nawet 12 m.

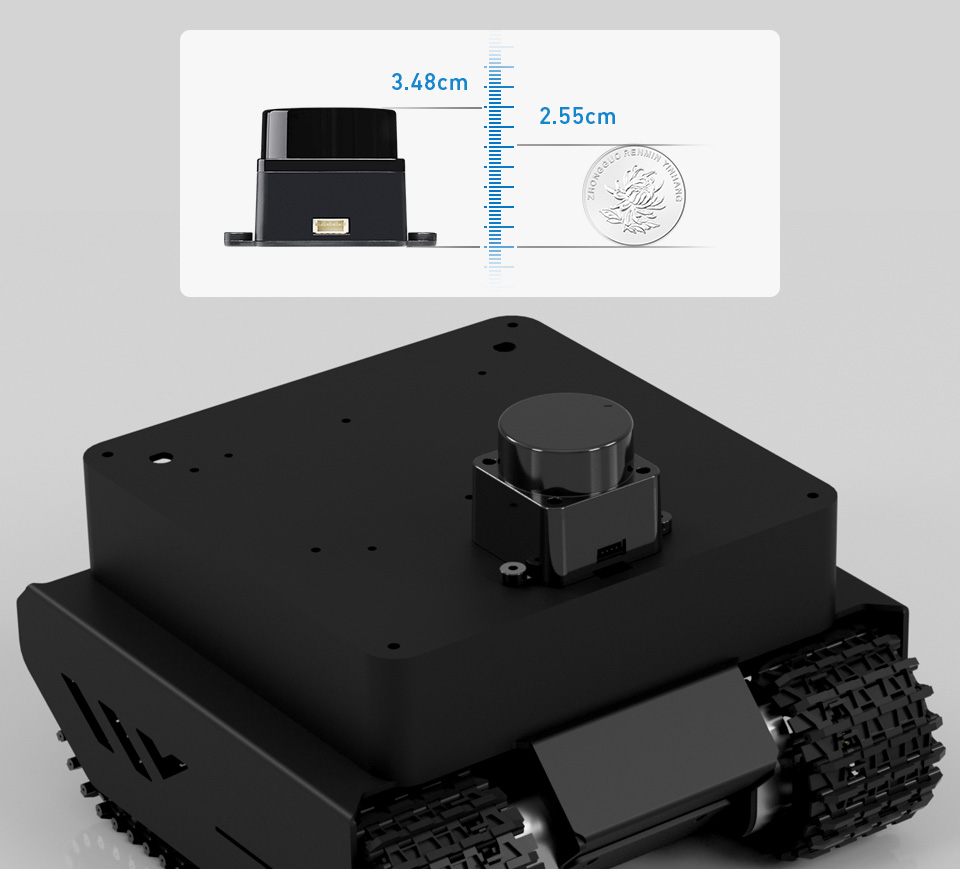

Przykład projektu. Podwozie nie wchodzi w skład zestawu.
Laser 1 klasy FDA
W Lidarze, by zapewnić maksymalne bezpieczeństwo użytkowania producent zastosował jako źródło światła niskoenergetyczny emiter laserowy na podczerwień. Laser posiada 1 klasę FDA.
Kompatybilne wymiary
Dzięki niewielkim wymiarom Waveshare 22098 może być wykorzystywany w wielu rodzajach projektów. Niewielka waga i niskie zużycie energii pozwala na instalację lidarów m.in w poruszających się robotach.
Specyfikacja techniczna Skaner laserowy 360 stopni D300 - Waveshare 22098
| Specyfikacja techniczna | |
|---|---|
| Napięcie zasilania: | 5 V |
| Prąd roboczy: | 180 mA |
| Moc urządzenia: | 0,9 W |
| Zakres pomiaru: | od 0,02 m do 12 m |
| Kąt widzenia: | 360° |
| Częstotliwość skanowania: | od 5 Hz do 13 Hz (typowo: 10 Hz) |
| Średnia dokładność pomiaru: | ±45 mm (w zakresie od 0,3 m do 12 m) |
| Klasa lasera: | Klasa 1 FDA |
| Długość fali lasera: | od 895 nm do 915 nm (typowo: 905 nm) |
| Częstotliwość pomiaru: | 4500 Hz |
| Rozdzielczości: | 15 mm |
| Interfejs komunikacyjny: | UART @230400 |
| Odporność na światło otoczenia: | 30 Klux |
| Temperatura robocza: | -10°C do 40°C |
| Żywotność: | ponad 10000 godzin |

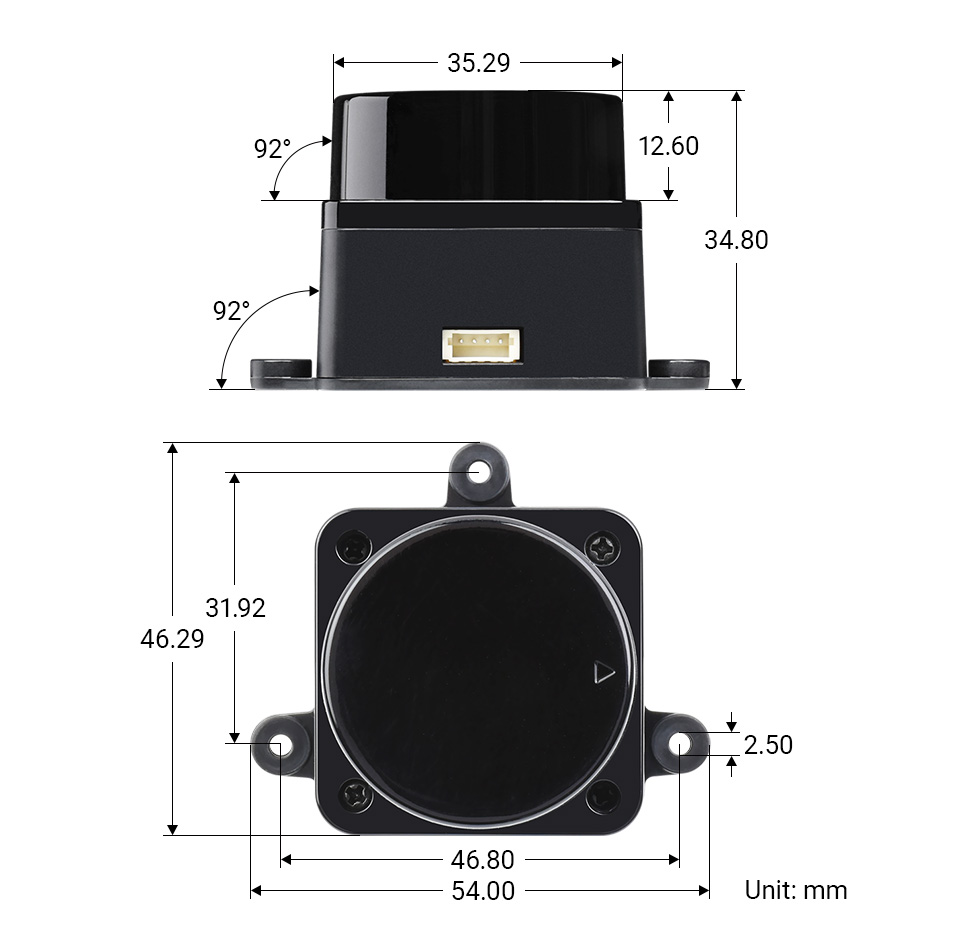

| Wymiary: | 54 x 46,29 x 34,8 mm |
| Masa: | 47 g |
Zawartość zestawu
- Skaner laserowy 360 stopni D300 - UART - 12m - Waveshare 22098: 1 szt.
- Adapter: 1 szt.
- Przewód USB (500 mm): 1 szt.
- Przewód 4-pinowy (100 mm): 1 szt.
Skaner laserowy, Lidar - Waveshare 22098
