Adapter Raspberry Pi CM4 do 3B - Waveshare 22481

Indeks: WSR-21703
Moduł adaptera o konstrukcji Raspberry Pi 3B+, do którego można wpiąć moduł Raspberry Pi CM4. Na spodzie płytki znajduje się złącze CM4, które pozwala na podłączenie modułów Raspberry Pi CM4 Lite / eMMC z czterordzeniowym procesorem ARM Cortex A72 64-bit. Interfejsy adaptera są zgodne z płytkami Raspberry Pi 3B oraz 3B+. Na płytce znajduje się złącze mini jack (rozszerzone z USB), 4 porty USB 2.0, zgodne z USB 1.1, gigabitowe złącze Ethernet oraz złącze PoE z obsługą nakładek PoE.
Adapter Raspberry Pi CM4 do 3B - Waveshare 22481
95,00 zł
77,24 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Adapter Raspberry Pi CM4 do 3B - Waveshare 22481

Moduł adaptera o konstrukcji Raspberry Pi 3B+, do którego można wpiąć moduł Raspberry Pi CM4. Na spodzie płytki znajduje się złącze CM4, które pozwala na podłączenie modułów Raspberry Pi CM4 Lite / eMMC z czterordzeniowym procesorem ARM Cortex A72 64-bit. Interfejsy adaptera są zgodne z płytkami Raspberry Pi 3B oraz 3B+. Na płytce znajduje się złącze mini jack (rozszerzone z USB), 4 porty USB 2.0, zgodne z USB 1.1, gigabitowe złącze Ethernet oraz złącze PoE z obsługą nakładek PoE.

Producent przygotował szczegółowy przewodnik użytkownika, które znacznie ułatwia rozpoczęcie pracy z adapterem.

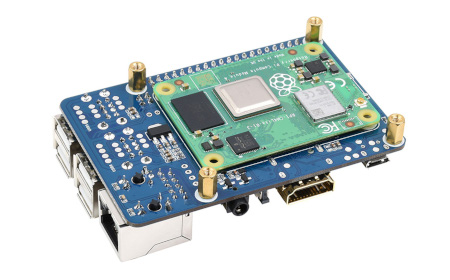

Adapter Raspberry Pi CM4 do 3BAdapter CM4 do Raspberry Pi 3B. Przedmiotem sprzedaży jest adapter wraz z śrubami montażowymi, minikomputer Raspberry Pi CM4 należy nabyć osobno.

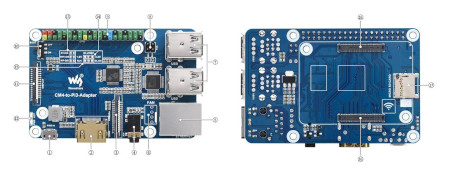

Rozkład elementów na płytce adapteraRozkład elementów na płytce adaptera.

Rozkład elementów na płytce

  1. microUSB - 5 V / 2,5 A, może być również używane do programowania pamięci eMMC
  2. Port HDMI0 - port HDMI, obsługuje wyjście 4K 30 fps
  3. Interfejs CAM - interfejs kamery MIPI CSI
  4. Interfejs audio - audio jack 3,5 mm, USB audio
  5. Gigabitowy port Ethernet - port Ethernet RJ45, obsługuje prędkości 10 / 100 / 1000 Mb/s
  6. Port wentylatora - złącze do podłączenia wentylatora, nie obsługuje regulacji prędkości, obsługuje wentylatory 5 V
  7. USB 2.0 - 4 porty USB 2.0
  8. PoE - obsługuje nakładki PoE HAT
  9. Interfejs GPIO 40-pin - do podłączenia nakładek HAT
  10. BOOT -
    ON: bootowanie CM4 z USB typu C
    OFF: bootowanie z eMMC lub SD
  11. Interfejs DISP1 - interfejs wyświetlacza DSI
  12. Wskaźnik LED - wskazuje stan pracy Raspberry Pi
  13. Przełącznik funkcji systemu -
    BT_DIS: Bluetooth wyłączony, tylko dla wersji CM4 z anteną
    WiFi_DIS: WiFi wyłączone - tylko dla wersji CM4 z anteną
    WP_DIS: zabezpieczenie przed nadpisaniem EEPROM
  14. Wybór IO-VREF - przełączanie logiki IO 3,3 V lub 1,8 V
  15. Pin funkcyjny:
    RUN: pin statusu pracy CM4
    GL-EN: pin uruchamiający zasilanie CM4
  16. Złącze CM4 - pozwala na wpięcie modułu CM4
  17. Interfejs microSD - do wpięcia kart microSD

Główne cechy adaptera

  • Złącze CM4, obsługuje CM4 Lite / eMMC
  • Interfejsy zgodne z płytkami Raspberry Pi 3B / 3B+
  • Złącze audio jack (rozszerzone z USB)
  • 4-portowe złącze USB 2.0, zgodne z USB 1.1
  • Gigabitowe złącze Ethernet RJ45
  • Złącze PoE z obsługą nakładek PoE HAT
  • Interfejs DSI jako DSI1
  • Port microUSB do zasilania oraz wgrywania obrazu systemu na pamięć eMMC
  • Nie należy podłączać innych urządzeń podczas wgrywania obrazu przez microUSB
  • Podczas pracy z CM4 wymagane jest źródło zasilania 5 V / 4 A
  • USB 2.0 domyślnie jest wyłączone, do pliki config.txt należy dodać linię: dtoverlay=dwc2,dr_mode=host aby korzystać z USB
  • Obsługuje jedynie wentylator 5 V

Zawartość zestawu

  • 1x Adapter Raspberry Pi CM4 do 3B - Waveshare 22481
  • 1x zestaw śrub montażowych

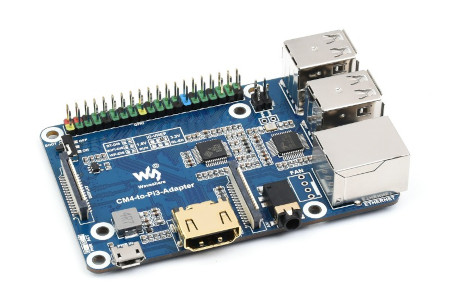

Adapter CM4 do Pi 3BAdapter Raspberry Pi CM4 do 3B - Waveshare 22481.

Szerokość opakowania 8.2 cm
Wysokość opakowania 10.6 cm
Głębokość opakowania 3 cm
Masa opakowania 0.06 kg
