Opis produktu: Base Board CM4Duino - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 - zgodny z Arduino - Waveshare 21738
Base Board CM4Duino to ekspander wyprowadzeń od Waveshare przeznaczony do modułu obliczeniowego Raspberry Pi Compute Module 4 Lite / eMMC. Moduł posiada specjalne gniazdo do wpięcia modułu CM4. Został wyposażony w specjalne złącza, dzięki którym rozszerza możliwości modułu o 40 pinów GPIO, gniazdo M.2 M KEY, USB2.0, CSI, złącze HDMI, posiada także gniazdo kart microSD. Płytka zasilana jest napięciem 5 V, jej wymiary wynoszą 73,58 x 53,34 mm.

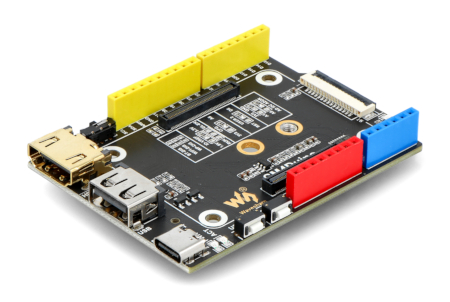

Base Board CM4Duino - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 - zgodny z Arduino - Waveshare 21738.

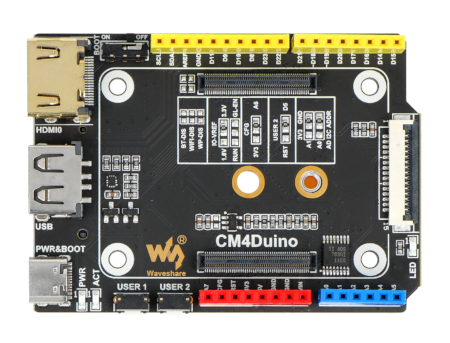

Base Board CM4Duino - widok z przodu.
Zawartość zestawu
- Base Board CM4Duino - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 - zgodny z Arduino
Moduł obliczeniowy Raspberry Pi Compute Module 4 nie jest częścią zestawu - należy nabyć go osobno.
Producent przygotował przewodnik użytkownika, który znajduje się na stronie Wiki produktu.
Rozmieszczenie elementów na płytce
- USB typu C - interfejs zasilania i wgrywania obrazu systemu; może być zasilany napięciem 5 V / 2 A, służy jako interfejs nagrywania eMMC
- USB 2.0 - interfejs do podłączenia urządzeń peryferyjnych
- Port HDMI - obsługuje wyjście 4K 30 fps
- Przycisk przełącznika BOOT - dwustanowy: ON - moduł CM4 uruchamia się do portu USB typu C; OFF - CM4 uruchamia się do eMMC lub karty microSD
- Złącze CM4 - gniazdo do wpięcia modułu obliczeniowego CM4
- Interfejs CAM - interfejs kamery MIPI CSI
- Dioda LED - dioda LED do programowania przez użytkownika
- Układ ADC ADS7830 - 8-bitowy ADC, interfejs I2C, 8-kanałowy
- Przycisk - przycisk do programowania przez użytkownika
- GPIO - interfejs Arduino GPIO
- Przełącznik funkcji - szczegółowe informacje o jego zastosowaniu znajdziesz w opisie pinów funkcyjnych
- Interfejs M.2 - gniazdo M.2 M KEY, do podłączenia modułu komunikacyjnego lub NVME SSD
- Slot microSD - gniazdo do wpięcia karty pamięci microSD w celu uruchomienia Compute Module 4 Lite

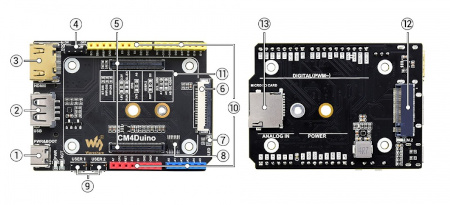

Rozmieszczenie elementów na płytce.

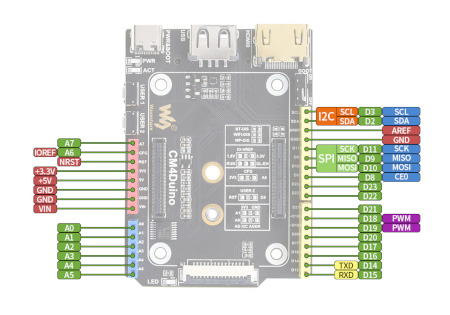

Wyprowadzenia Base Board CM4Duino.
Specyfikacja techniczna Base Board CM4Duino
- Model: Base Board CM4Duino
- Typ: płytka rozszerzeń, ekspander wyprowadzeń
- Przeznaczenie: kompatybilny z Raspberry Pi Compute Module 4
- Złącza:
- gniazdo M.2 M KEY, do podłączenia modułu komunikacyjnego lub NVME SSD
- wyprowadzenia GPIO zgodne z Arduino
- Interfejs USB:
- 1x USB 2.0 typu A
- 1x USB typu C do wgrywania obrazu systemu
- Złącze kamery: 1x MIPI CSI-2 (15-pinowe złącze FPC 1 mm)
- Złącze wideo: 1x HDMI, obsługuje wyjście 4K 30 fps
- Slot na pamięć zewnętrzną: gniazdo karty microSD dla wariantów Compute Module 4 Lite (bez pamięci eMMC)
- Napięcie zasilania: 5 V
- Wymiary płytki: 73,58 x 53,34 mm
Środki ostrożności dotyczące stosowania
- Nie podłączaj i nie odłączaj żadnego urządzenia poza USB i HDMI, gdy jest ono włączone
- Interfejs typu C może być używany w celu zasilania lub jako interfejs USB do nagrywania obrazu (w celu przełączenia funkcji należy użyć przełącznika BOOT)
- Aby zapewnić prawidłowe zasilanie CM4 nie należy podłączać innych urządzeń podczas korzystania z interfejsu typu C do wypalania obrazu.
- Podczas standardowego użytkowania CM4 konieczne jest zasilanie 5 V / 2 A. W przeciwnym razie mogą wystąpić problemy, takie jak automatyczne wyłączanie, redukcja częstotliwości i inne.
- Interfejs USB 2.0 jest domyślnie zamknięty, jeśli chcesz go otworzyć, musisz dodać komendę: dtoverlay=dwc2,dr_mode=host w config.txt

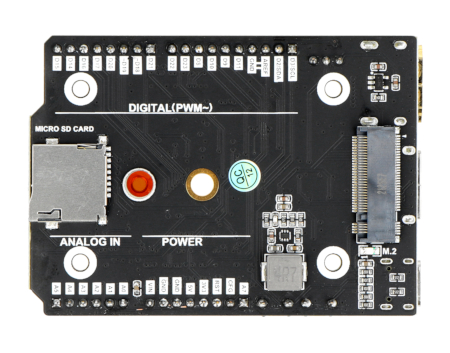

Płytka posiada także slot na kartę pamięci microSD.
